Планетарй (2/3) — HITACHI EH3500AC2

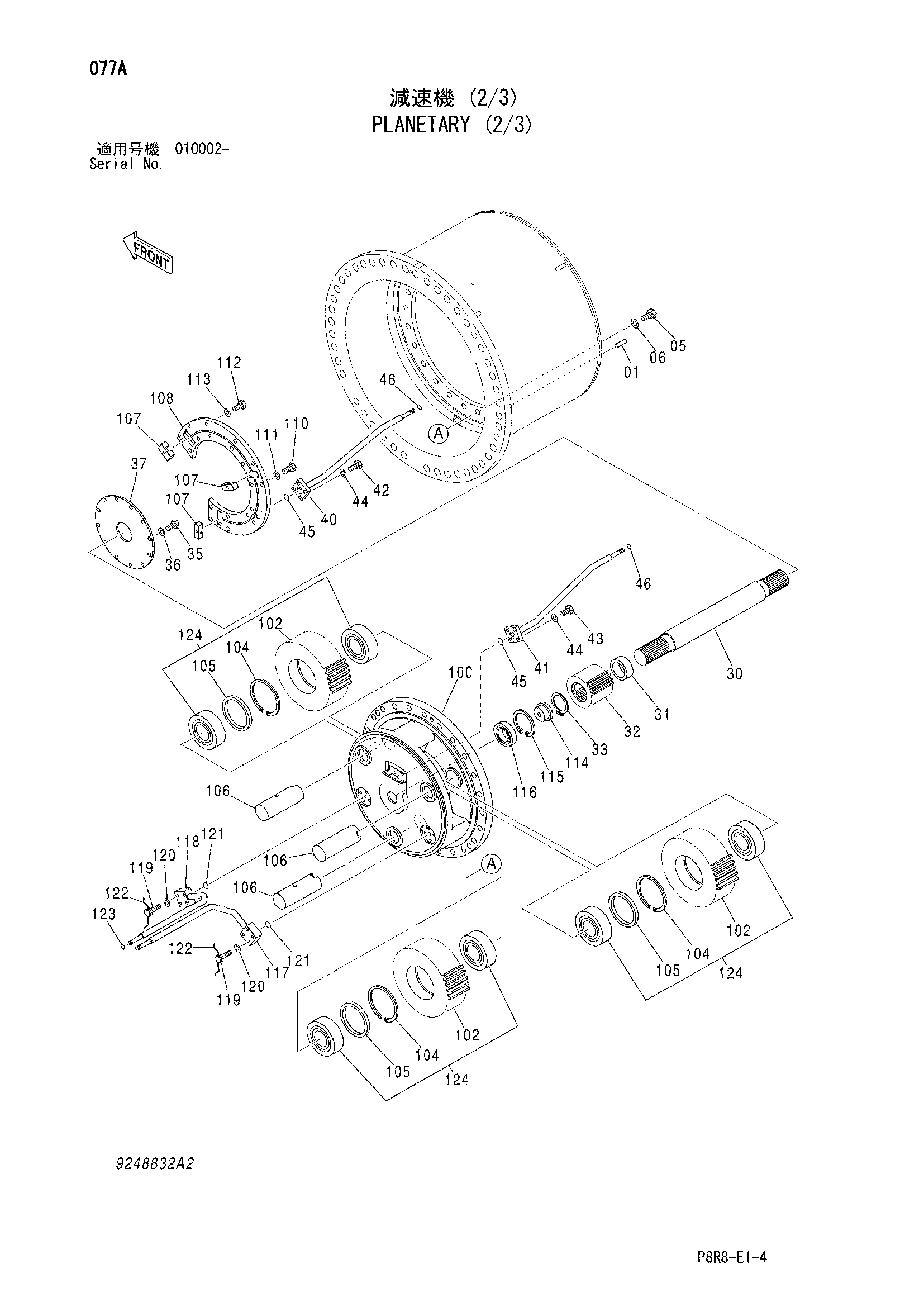

Заводская схема «Планетарй (2/3)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9248832 | Ход редуктион шестерня | 1 | |
| 01 | 4639307 | Установочный штифт | 2 |
| 05 | J932470 | Болт | 24 |
| 06 | 4085614 | Шайба | 24 |
| 30 | 2052310 | Вал | 1 |
| 31 | 4631726 | Ограничитель | 1 |
| 32 | 3112755 | Солнечная шестерня | 1 |
| 33 | 4023589 | Стопорное кольцо | 1 |
| 35 | J921225 | Болт | 12 |
| 36 | A590112 | Плоская шайба | 12 |
| 37 | 4638885 | Крышка | 1 |
| 40 | 8104498 | Трубка | 1 |
| 41 | 8104499 | Трубка | 1 |
| 42 | J921255 | Болт | 4 |
| 43 | J921235 | Болт | 4 |
| 44 | A590112 | Плоская шайба | 8 |
| 45 | 4153531 | Уплотнительное кольцо | 2 |
| 46 | 4138928 | Уплотнительное кольцо | 2 |
| 100 | 1032791 | Водило планет. | 1 |
| 102 | 3109668 | Планетарная шестерня | 3 |
| 104 | 4116293 | Стопорное кольцо | 3 |
| 105 | 4638918 | Проставка | 3 |
| 106 | 3112773 | Палец | 3 |
| 107 | 4638900 | Шпонка | 3 |
| 108 | 2052485 | Крышка | 1 |
| 110 | J921650 | Болт | 12 |
| 111 | J222016 | Шайба | 12 |
| 112 | J921240 | Болт | 4 |
| 113 | A590112 | Плоская шайба | 4 |
| 114 | 4352896 | Стопорный палец | 1 |
| 115 | 991733 | Стопорное кольцо | 1 |
| 116 | 4636536 | Шариковый подшипник | 1 |
| 117 | 8104797 | Трубка | 1 |
| 118 | 8104497 | Трубка | 1 |
| 119 | 4639301 | Болт | 8 |
| 120 | A590112 | Плоская шайба | 8 |
| 121 | 4153531 | Уплотнительное кольцо | 2 |
| 122 | 4514053 | Провод | 2 |
| 123 | 4138928 | Уплотнительное кольцо | 1 |
| 124 | 4682519 | Подшипник. спх.рол. | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
