Датчик — HITACHI EH3500AC2

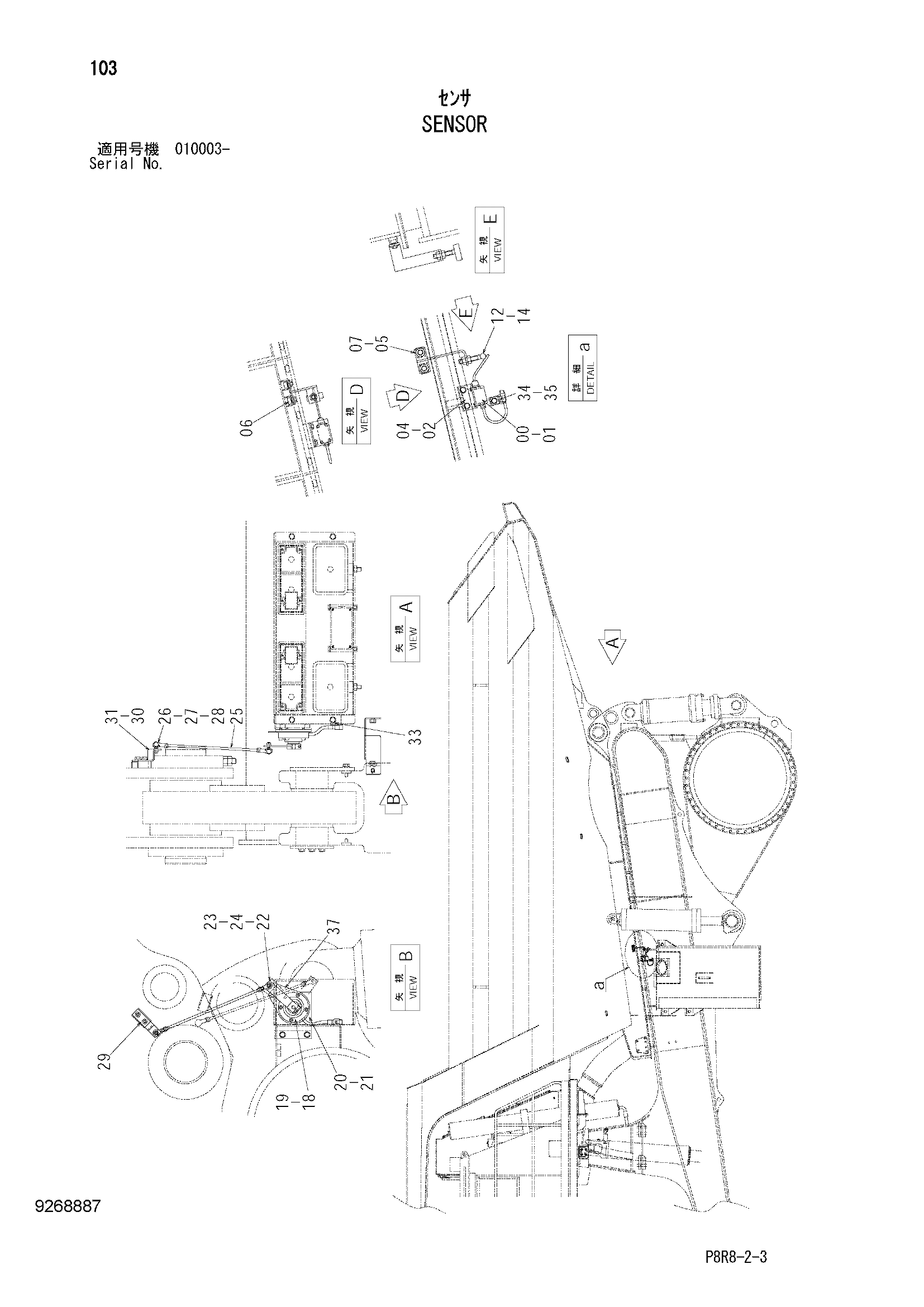

Заводская схема «Датчик» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4660461 | Выключатель концевой | 1 |
| 01 | J260616 | Болт с шайбой | 4 |
| 01A | J900616 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 02 | 4660189 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8106663 | Кронштейн | 1 |
| 06 | 9761676 | Седло винта | 2 |
| 07 | J281025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 12 | 9769060 | Ответная планка | 1 |
| 14 | J950016 | Гайка | 2 |
| 18 | 4406649 | Датчик угла | 1 |
| 19 | M340836 | Болт с внутренним шестигранником | 4 |
| 19 | M340836 | Болт с внутренним шестигранником | 5 |
| 20 | 4650939 | Кронштейн | 1 |
| 21 | J271035 | Болт с шайбой | 2 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 9765805 | Рычаг | 1 |
| 23 | M340830 | Болт с внутренним шестигранником | 1 |
| 24 | A590908 | Пружинная шайба | 1 |
| 25 | 4657226 | Шток | 1 |
| 26 | 4056018 | Шарнир | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | M500807 | Гайка | 4 |
| 29 | 9764238 | Седло винта | 1 |
| 30 | 4654596 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 2 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4381930 | Кронштейн | 1 |
| 34 | 4448037 | Кронштейн | 1 |
| 35 | J271020 | Болт с шайбой | 1 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4680582 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
