Воздуховод (радиатор)(1) — HITACHI EH3500AC2

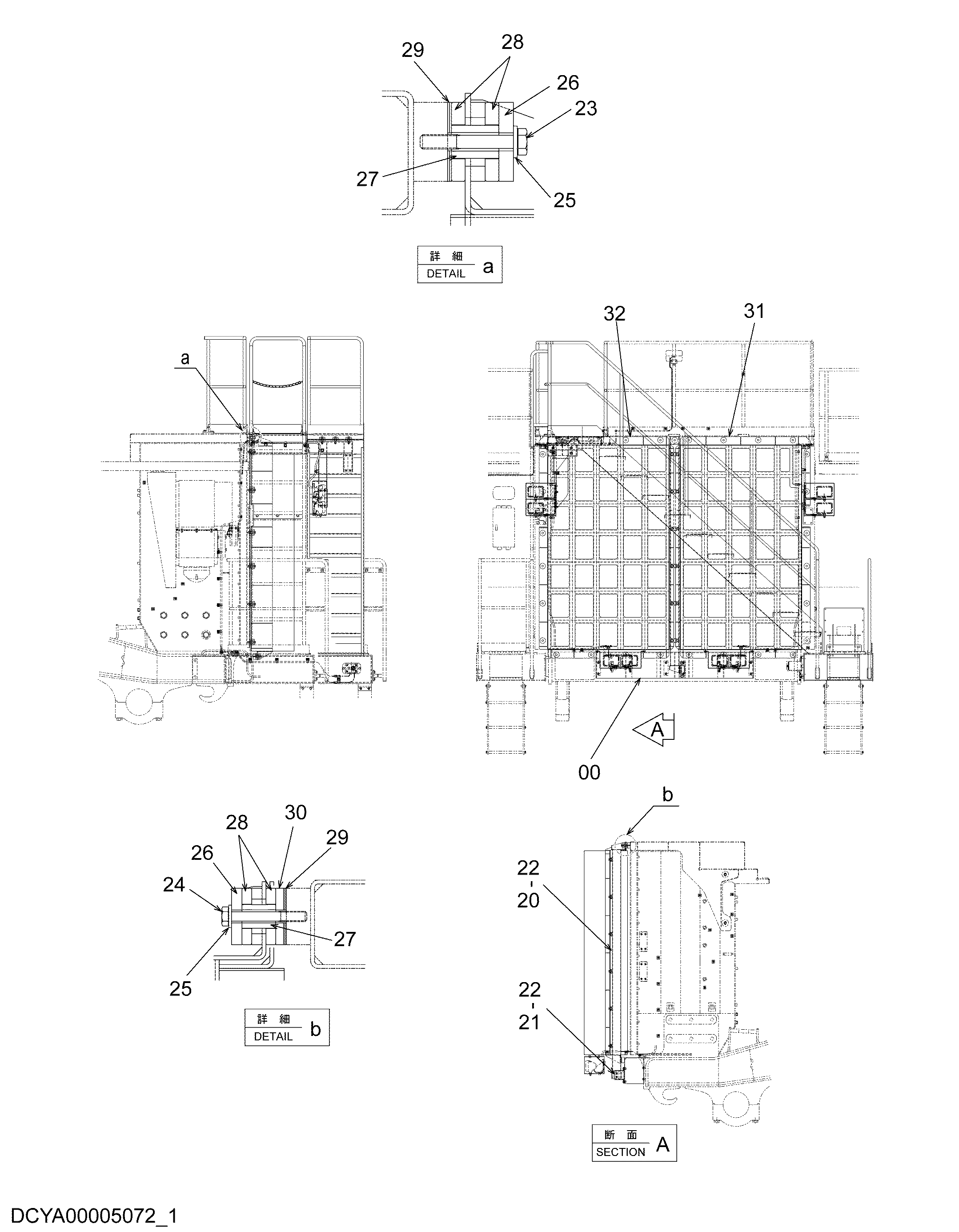

Заводская схема «Воздуховод (радиатор)(1)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001545 | Бумпер | 1 |
| 20 | 7061401 | Пост | 1 |
| 21 | YA40001522 | Кронштейн | 1 |
| 22 | J281230 | Болт с шайбой | 16 |
| 22A | J901230 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | J921280 | Болт | 28 |
| 24 | J921290 | Болт | 1 |
| 25 | J222012 | Шайба | 29 |
| 26 | 4353067 | Пластина | 29 |
| 27 | 4654149 | Проставка | 29 |
| 28 | 4654135 | Резиновая прокладка | 58 |
| 29 | YA00001996 | Регулировочная шайба (T=1.6) | 58 |
| 30 | YA00001997 | Регулировочная шайба (T=9) | 1 |
| 31 | YA40001894 | Воздуховод (левый) | 1 |
| 32 | YA40001895 | Воздуховод (правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
