Задний мост — HITACHI EH3500AC2

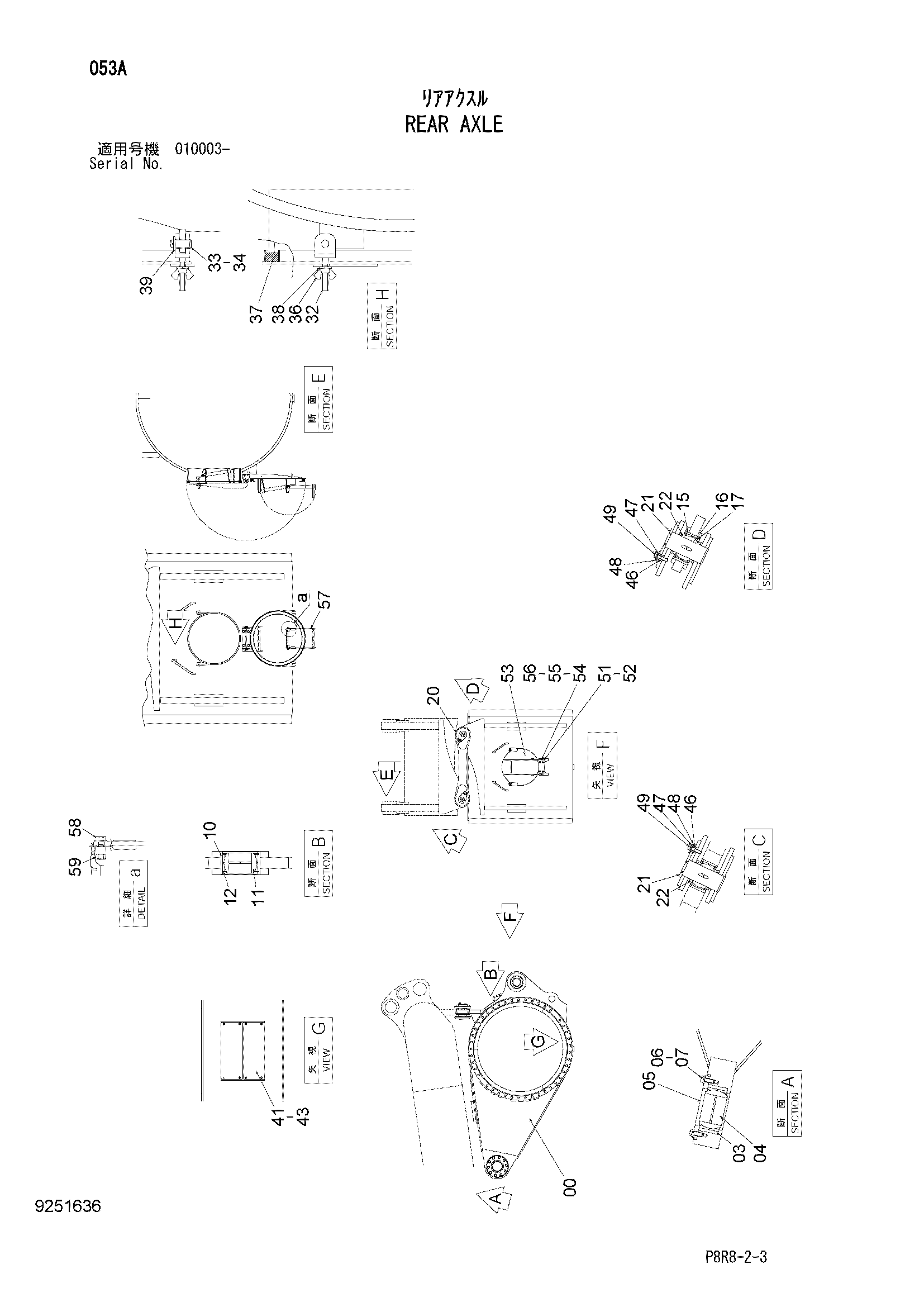

Заводская схема «Задний мост» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5010007	Задний мост	1
03	4632059	Втулка	1
04	4638364	Подшипник. спх.рол.	1
05	4631568	Пластина	1
06	J922055	Болт	10
07	J222020	Шайба	10
10	4637715	Втулка	2
11	4638315	Подшипник. спх.рол.	2
12	4116294	Стопорное кольцо	4
15	4631865	Втулка	1
16	4638316	Подшипник. спх.рол.	1
17	4116292	Стопорное кольцо	2
20	7048825	Тяга	1
21	8100700	Палец	2
22	4636782	Проставка	4
32	9764774	Шток винт	2
33	4357549	Палец	2
34	4022701	Стопорный палец	2
36	M570012	Гайка винг	2
37	4653505	Резиновая прокладка	2
37	4694039	Резиновая прокладка	2
38	J222012 замена: 449490	Шайба	2
38	449490	Плоская шайба	2
39	A590116	Плоская шайба	2
41	8106138	Пол	2
43	J281030	Болт с шайбой	8
43A	J901030	Болт	1
43B	4486055	Шайба	1
46	4680743	Проставка	2
47	J222016	Шайба	2
48	J217085	Шайба	2
49	J921665	Болт	2
51	4685326	Кронштейн	1
52	J271230	Болт с шайбой	4
52A	J901230	Болт	1
52B	J222012	Шайба	1
53	7055094	Крышка	1
53	7056114	Крышка	1
54	4685327	Палец	1
55	A590112	Плоская шайба	2
56	A764020	Шплинт	2
57	8113897	Ступень	1
58	J271240	Болт с шайбой	2
58A	J901240	Болт	1
58B	J222012	Шайба	1
59	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
