Клапан трубопроводы — HITACHI EH3500AC2

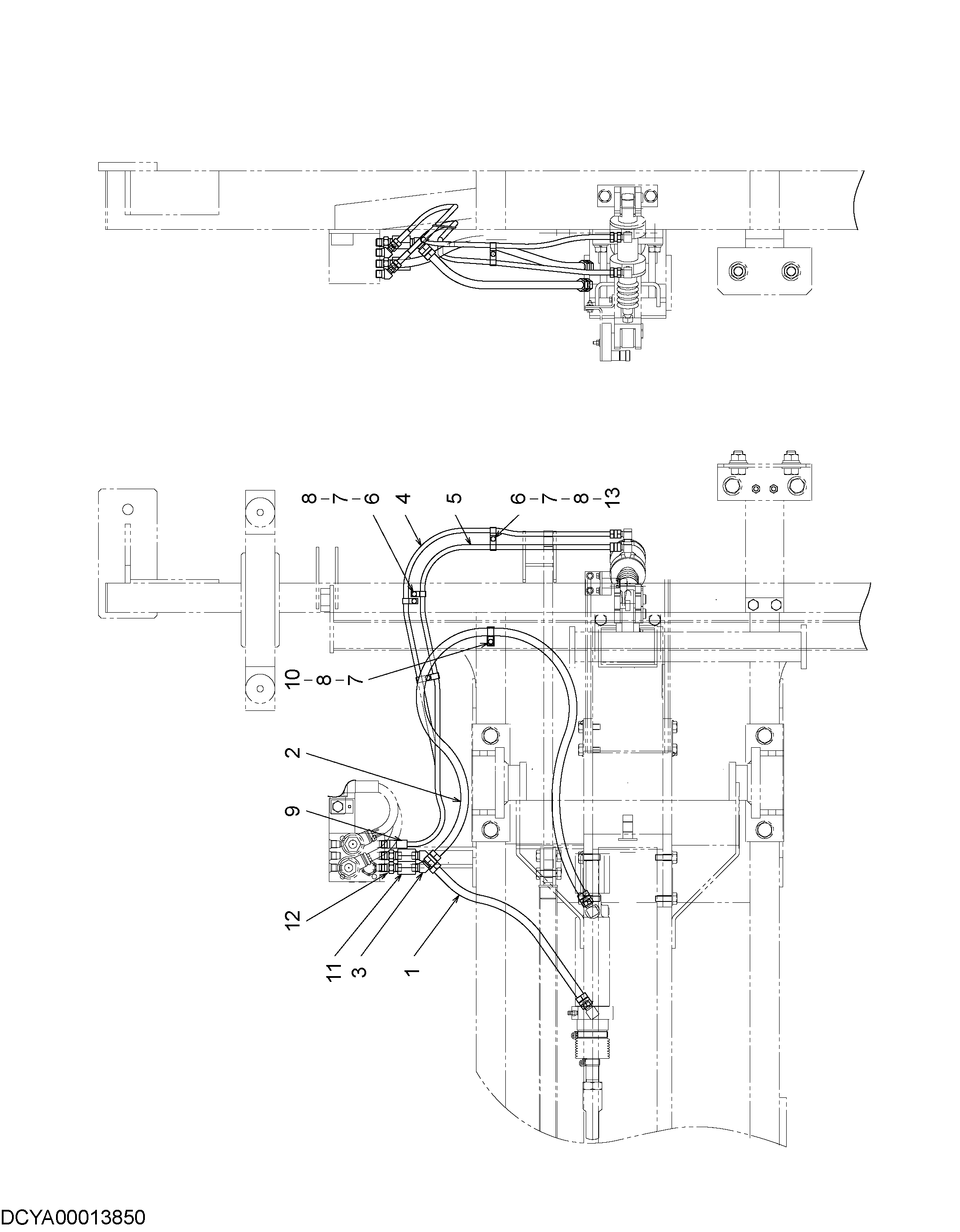

Заводская схема «Клапан трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00013850 | Трубопроводы клапан | 1 | |
| 1 | YA00022992 | Шланг | 1 |
| 2 | YA00022993 | Шланг | 1 |
| 3 | YA00022994 | Угловой штуцер | 2 |
| 4 | YA00022995 | Шланг | 1 |
| 5 | YA00022996 | Шланг | 1 |
| 6 | YA00022997 | Хомут | 5 |
| 7 | YA00022998 | Болт | 5 |
| 8 | A590905 | Пружинная шайба | 5 |
| 9 | YA00022999 | Угловой штуцер | 2 |
| 10 | YA00023000 | Хомут | 1 |
| 11 | YA00023001 | Разъём S | 2 |
| 12 | YA00023002 | Адаптер | 2 |
| 13 | YA00023003 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
