Выпускной трубопроводы — HITACHI EH3500AC2

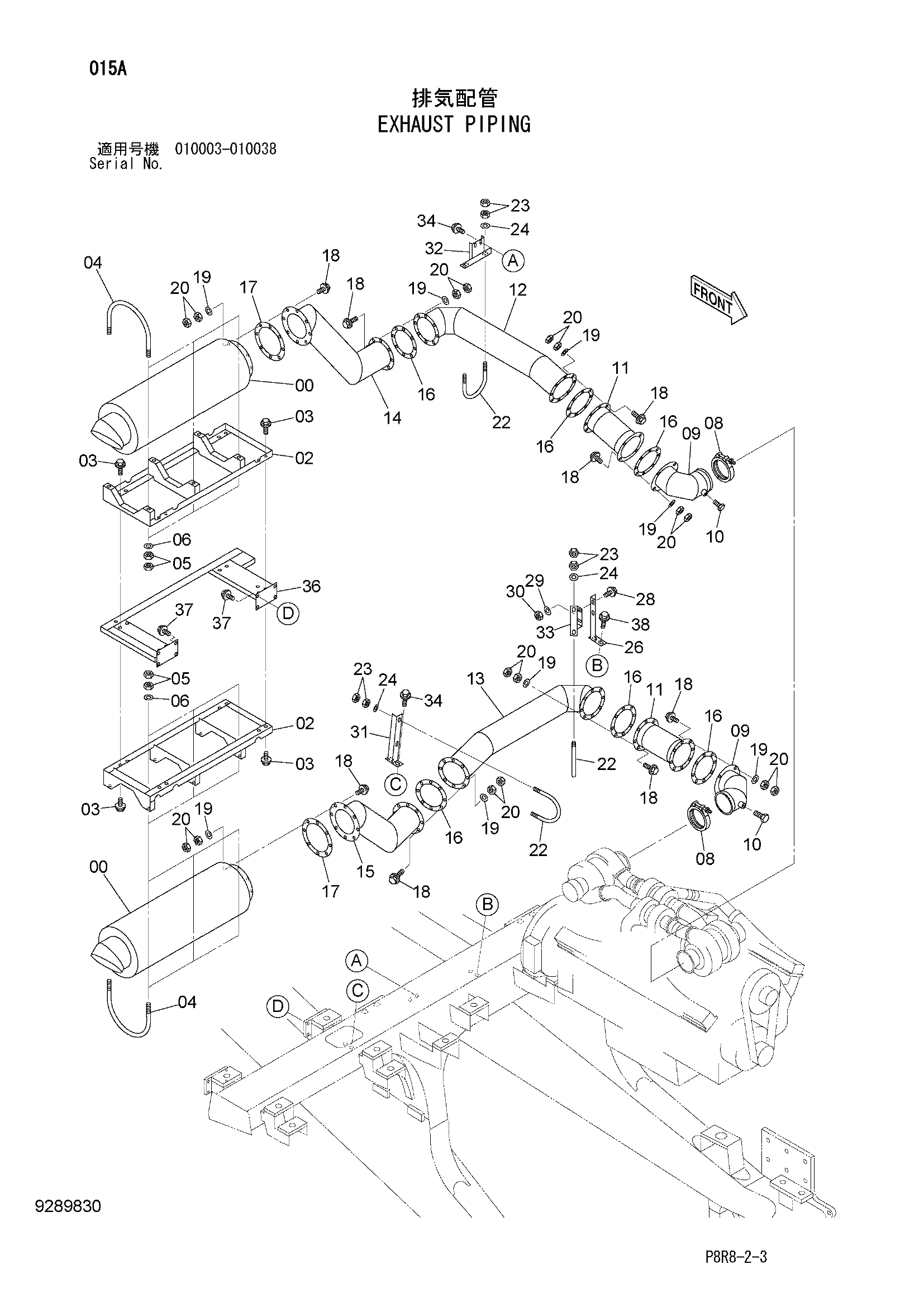

Заводская схема «Выпускной трубопроводы» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682923 | Глушитель выпускной | 2 |
| 02 | 8113245 | Кронштейн | 2 |
| 03 | J281230 | Болт с шайбой | 16 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 04 | 4441693 | U-образный болт | 6 |
| 05 | J950012 | Гайка | 24 |
| 06 | A590112 замена: 449490 | Плоская шайба | 12 |
| 06 | 449490 | Плоская шайба | 12 |
| 08 | 4654894 | Лента | 2 |
| 09 | 8112701 | Трубка | 2 |
| 10 | 94-2022 | Пробка | 2 |
| 11 | 4639711 | Трубка | 2 |
| 12 | 8112728 | Трубка | 1 |
| 13 | 8112081 | Трубка | 1 |
| 14 | 8112756 | Трубка | 1 |
| 15 | 8112763 | Трубка | 1 |
| 16 | 4638994 | Прокладка | 6 |
| 17 | 4683468 | Прокладка | 2 |
| 18 | J271260 | Болт с шайбой | 56 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J222012 | Шайба | 56 |
| 20 | M520012 | Гайка | 112 |
| 22 | 4638991 | U-образный болт | 3 |
| 23 | J950012 | Гайка | 12 |
| 24 | A590112 | Плоская шайба | 6 |
| 26 | 9769232 | Кронштейн | 1 |
| 28 | J281235 | Болт с шайбой | 2 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | 449490 | Плоская шайба | 2 |
| 30 | J950012 | Гайка | 2 |
| 31 | 9769233 | Кронштейн | 1 |
| 32 | 9769395 | Кронштейн | 1 |
| 33 | 8115086 | Кронштейн | 1 |
| 34 | J281225 | Болт с шайбой | 4 |
| 34A | J901225 | Болт | 1 |
| 34B | 4249324 | Шайба | 1 |
| 36 | 6026353 | Защитный кожух | 1 |
| 37 | J281235 | Болт с шайбой | 8 |
| 37A | J901235 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | J281230 | Болт с шайбой | 2 |
| 38A | J901230 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
