Воздушный воздуховод — HITACHI EH3500AC2

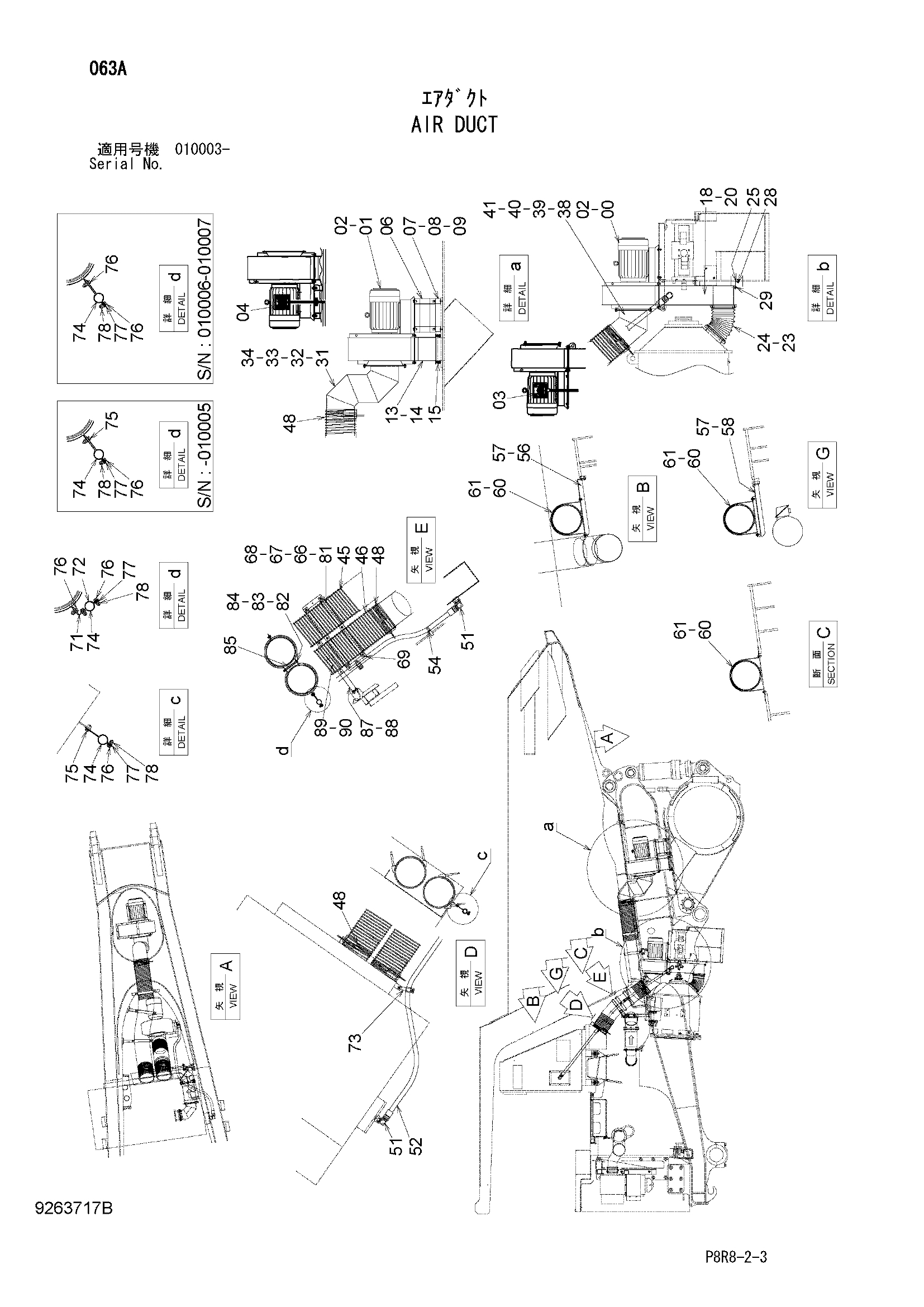

Заводская схема «Воздушный воздуховод» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635983 замена: 4616874 | Вентилятор | 1 |
| 00 | 4716874 | Вентилятор | 1 |
| 01 | 4635984 замена: 4716875 | Вентилятор (гидромотор) | 1 |
| 01 | 4716875 | Вентилятор (гидромотор) | 1 |
| 02 | J271235 | Болт с шайбой | 11 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4714313 | Клемма | 1 |
| 04 | 4714312 | Клемма | 1 |
| 06 | 8104790 | Кронштейн | 1 |
| 07 | 4653310 | Амортизатор резиновый | 6 |
| 08 | J271020 | Болт с шайбой | 12 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J950012 | Гайка | 12 |
| 13 | 8104791 | Воздуховод | 1 |
| 14 | J271035 | Болт с шайбой | 12 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4652524 | Уплотнение | 1 |
| 18 | 6026359 | Воздуховод | 1 |
| 20 | J271035 | Болт с шайбой | 12 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 28 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4653175 | Воздуховод | 1 |
| 25 | 4683563 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J271020 | Болт с шайбой | 1 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 7050591 | Воздуховод | 1 |
| 32 | J271030 | Болт с шайбой | 12 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J222010 | Шайба | 12 |
| 34 | J950010 | Гайка | 12 |
| 38 | 8104792 | Воздуховод | 1 |
| 39 | J271030 | Болт с шайбой | 12 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J222010 | Шайба | 12 |
| 41 | J950010 | Гайка | 12 |
| 45 | 4653312 | Воздуховод воздушный | 1 |
| 46 | 4653311 | Воздуховод воздушный | 1 |
| 48 | 4671803 | Лента шланг | 4 |
| 51 | 4656336 | Угловой штуцер | 2 |
| 51A | 4037888 | Уплотнительное кольцо | 1 |
| 52 | 4656587 | Шланг | 1 |
| 54 | 4193848 | Зажим | 1 |
| 56 | 9766024 | Кронштейн | 1 |
| 57 | J271230 | Болт с шайбой | 8 |
| 57A | J901230 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 58 | 9768806 | Кронштейн | 1 |
| 60 | 9766346 | Лента | 3 |
| 61 | J271030 | Болт с шайбой | 6 |
| 61A | J901030 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 66 | J271030 | Болт с шайбой | 4 |
| 66A | J901030 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | J222010 | Шайба | 4 |
| 68 | J950010 | Гайка | 4 |
| 69 | 4656636 | Кронштейн | 2 |
| 71 | 4699105 | Лента | 1 |
| 72 | 4699106 | Лента | 1 |
| 73 | 4656635 | Лента | 4 |
| 73 | 4656635 | Лента | 2 |
| 74 | 4656771 | Резиновая прокладка | 2 |
| 75 | J271030 | Болт с шайбой | 2 |
| 75A | J901030 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 75 | J271030 | Болт с шайбой | 1 |
| 75A | J901030 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | J271035 | Болт с шайбой | 2 |
| 76A | J901035 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 76 | J271035 | Болт с шайбой | 3 |
| 76A | J901035 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 76 | J271035 | Болт с шайбой | 4 |
| 76A | J901035 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | J222010 | Шайба | 4 |
| 78 | J950010 | Гайка | 6 |
| 78 | J950010 | Гайка | 8 |
| 81 | 9765663 | Лента | 4 |
| 82 | J901013 | Болт | 2 |
| 83 | J222010 | Шайба | 4 |
| 84 | J950010 | Гайка | 4 |
| 85 | 4678015 | Проставка | 2 |
| 87 | 9770051 | Кронштейн | 1 |
| 88 | J281030 | Болт с шайбой | 4 |
| 88A | J901030 | Болт | 1 |
| 88B | 4486055 | Шайба | 1 |
| 89 | 9766346 | Лента | 1 |
| 90 | J271030 | Болт с шайбой | 2 |
| 90A | J901030 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
