Колесо гидромотор — HITACHI EH3500AC2

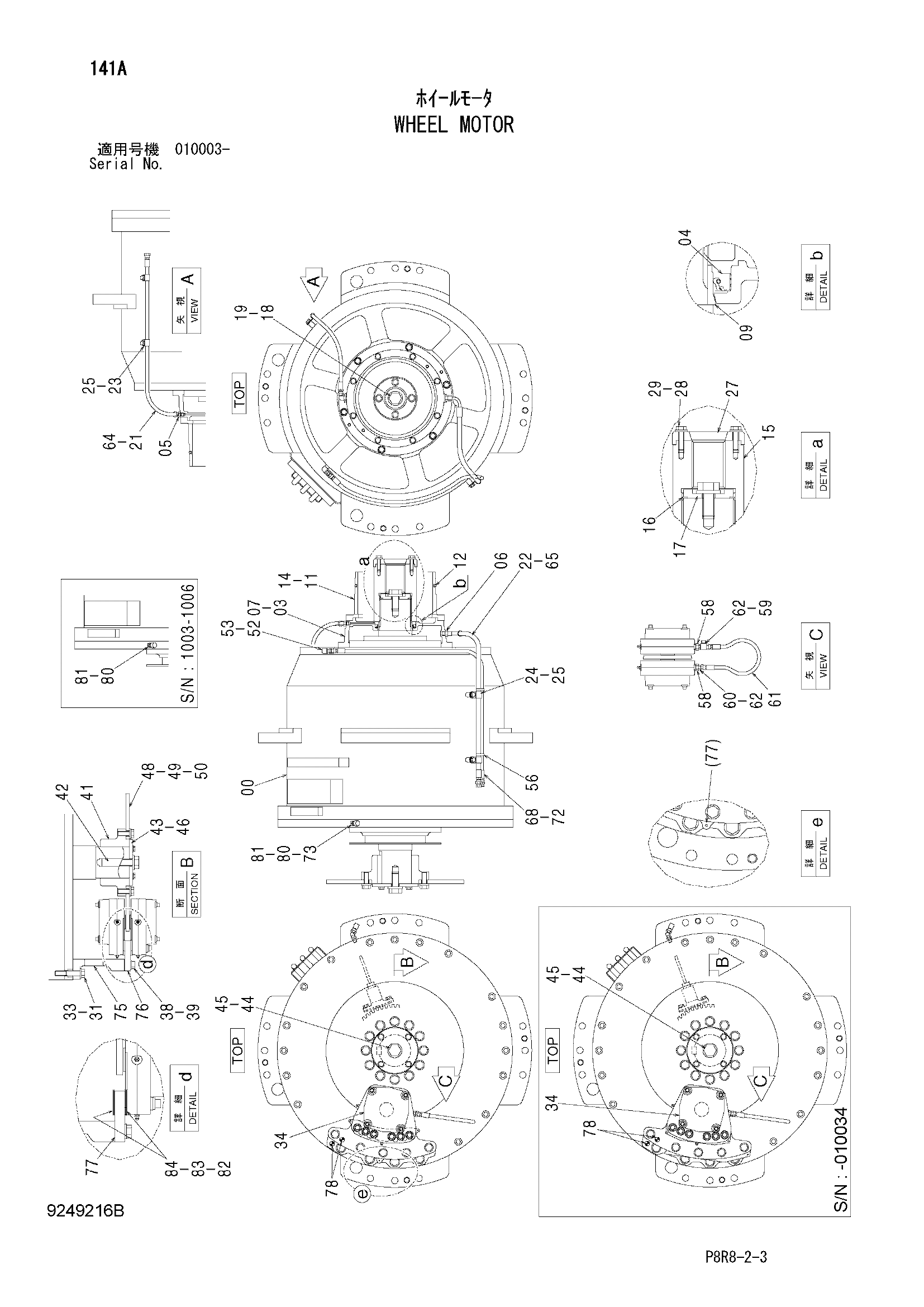

Заводская схема «Колесо гидромотор» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635980 | Колесо гидромотор | 1 |
| 03 | 2052248 | Фиксатор | 1 |
| 04 | 4636004 | Масляное уплотнение | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | J271240 | Болт с шайбой | 6 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 3105190 | Втулка | 1 |
| 11 | 8099847 | Держатель | 1 |
| 12 | 4153191 | Уплотнительное кольцо | 1 |
| 14 | J271245 | Болт с шайбой | 8 |
| 14A | J901245 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 2052255 | Муфта вал | 1 |
| 16 | 991734 | Стопорное кольцо | 1 |
| 17 | 4635857 | Проставка | 1 |
| 18 | J833065 | Болт | 1 |
| 19 | J222030 | Шайба | 1 |
| 21 | 4639971 | Шланг | 1 |
| 22 | 4639972 | Шланг | 1 |
| 23 | 4190275 | Зажим | 2 |
| 24 | 4190273 | Зажим | 2 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4639416 | Направляющая | 1 |
| 28 | J921450 | Болт | 4 |
| 29 | J222014 | Шайба | 4 |
| 31 | J932002 | Болт | 4 |
| 33 | 4655528 | Шайба | 4 |
| 34 | 4633043 | Тормоз | 1 |
| 38 | J931860 | Болт | 5 |
| 39 | J222018 | Шайба | 5 |
| 41 | 3104572 | HUB | 1 |
| 42 | 4634520 | Шпонка | 1 |
| 43 | 4634408 | Пластина | 1 |
| 44 | J833065 | Болт | 1 |
| 45 | J222030 | Шайба | 1 |
| 46 | J271235 | Болт с шайбой | 4 |
| 46A | J901235 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 48 | 3104576 | Дисковый | 1 |
| 49 | J932055 | Болт | 12 |
| 50 | J222020 | Шайба | 12 |
| 52 | 4351340 | Угловой штуцер | 1 |
| 53 | 4154651 | Адаптер | 1 |
| 56 | 4055311 | Ленточный зажим | 2 |
| 58 | 4674559 | Разъём S | 2 |
| 59 | 4308949 | Тройник | 1 |
| 59A | 4510185 | Уплотнительное кольцо | 1 |
| 60 | 4187185 | Адаптер | 1 |
| 60A | 4510185 | Уплотнительное кольцо | 1 |
| 61 | 4641683 | Шланг | 1 |
| 62 | 4154235 | Уплотнительное кольцо | 2 |
| 64 | 4222075 | Пробка | 1 |
| 65 | 4222076 | Пробка | 1 |
| 68 | 4451090 | Шланг | 1 |
| 72 | 4222075 | Пробка | 2 |
| 73 | 4345564 | Переходник | 1 |
| 75 | 3110335 | Кронштейн | 1 |
| 76 | 3110696 | Пластина | 1 |
| 77 | 3110683 замена: 3108748 | Регулировочная шайба 0.3mm | 4 |
| 77 | 3108748 | Регулировочная шайба 0.3mm | 4 |
| 78 | 4673053 | Установочный штифт | 2 |
| 80 | 4154655 замена: 4298745 | Угловой штуцер | 1 |
| 80 | 4298745 | Угловой штуцер | 1 |
| 81 | 4177307 | Унион | 1 |
| 82 | 3120212 | Регулировочная шайба 1.5mm | 6 |
| 83 | 3120213 | Регулировочная шайба 0.8mm | 2 |
| 84 | 3120214 | Регулировочная шайба 0.5mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
