Трактион трос (6) — HITACHI EH3500AC2

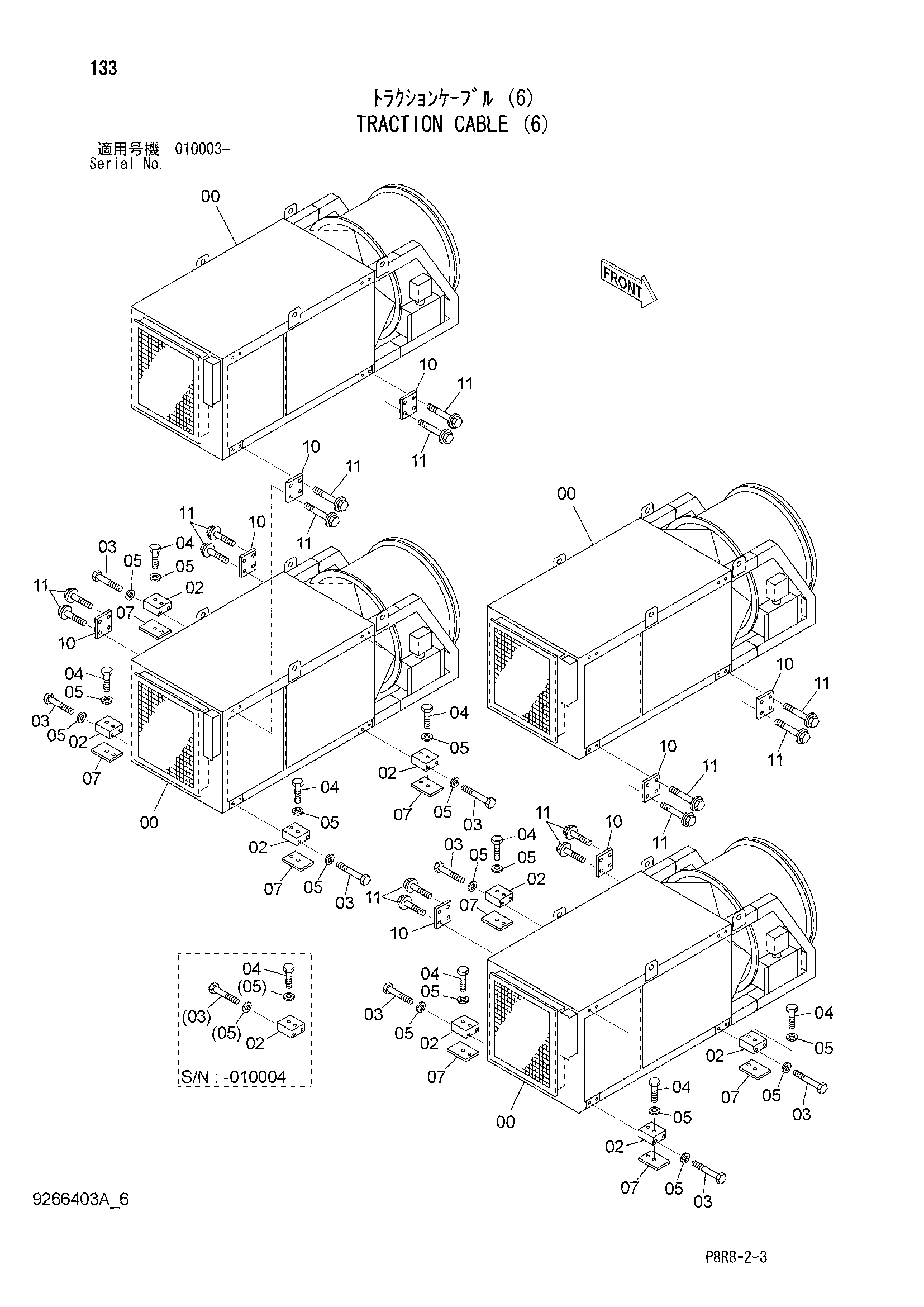

Заводская схема «Трактион трос (6)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635982 | Короб | 4 |
| 02 | 4638161 замена: 4689801 | Кронштейн | 8 |
| 02 | 4689801 | Кронштейн | 8 |
| 03 | J901204 | Болт | 16 |
| 04 | J901280 | Болт | 16 |
| 04 | J901270 | Болт | 16 |
| 05 | J222012 | Шайба | 32 |
| 07 | 4689802 | Пластина | 8 |
| 10 | 4657110 | Кронштейн | 8 |
| 11 | J271240 | Болт с шайбой | 32 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 11 | J271230 | Болт с шайбой | 32 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
