Планетарй (3/3) — HITACHI EH3500AC2

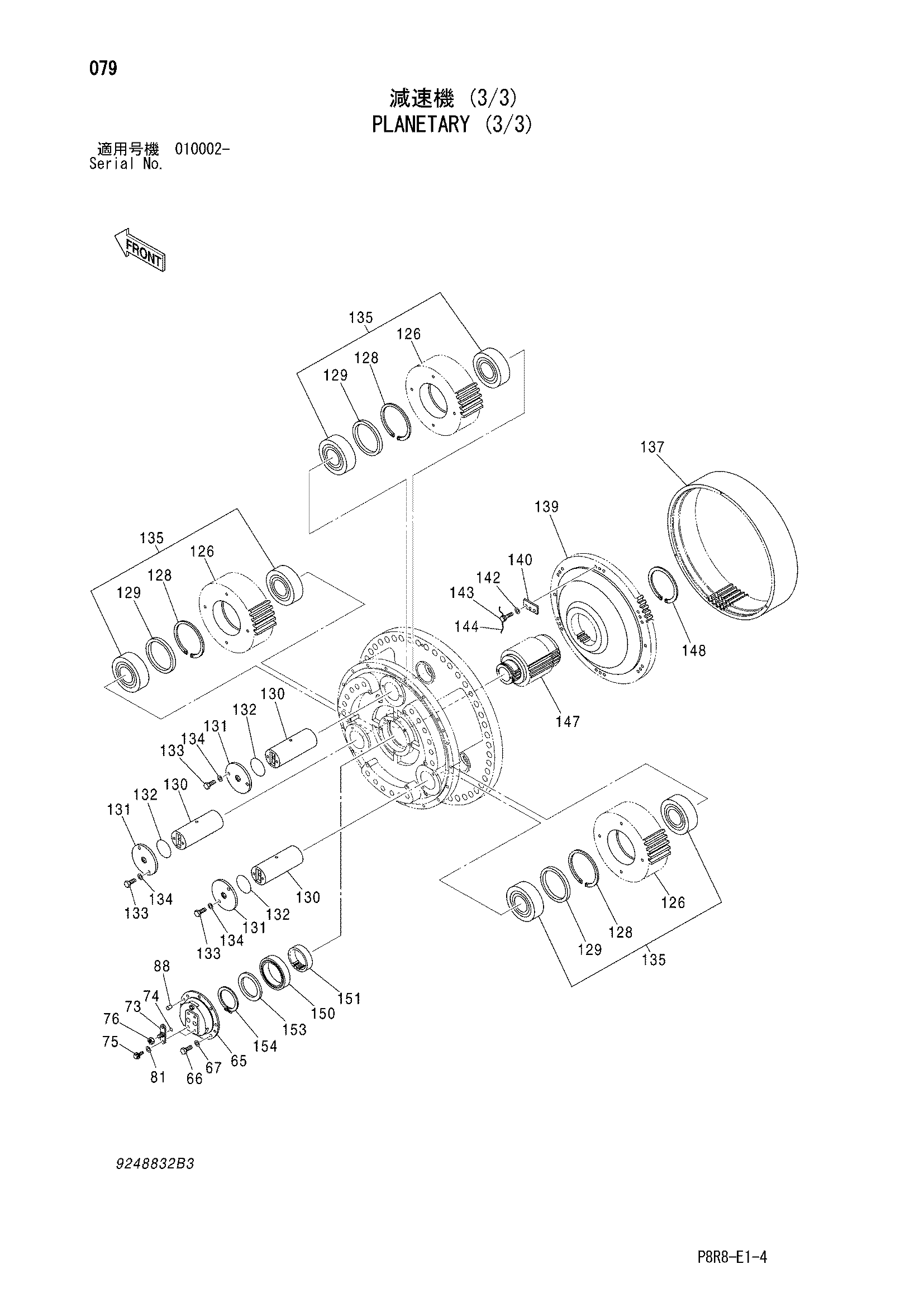

Заводская схема «Планетарй (3/3)» для HITACHI EH3500AC2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9248832 | Ход редуктион шестерня | 1 | |
| 65 | 2053398 | Крышка | 1 |
| 66 | J921235 | Болт | 8 |
| 67 | A590112 | Плоская шайба | 8 |
| 73 | 8103335 | Хомут трубки | 2 |
| 74 | 954493 | Уплотнительное кольцо | 2 |
| 75 | J281225 | Болт с шайбой | 4 |
| 75A | J901225 | Болт | 1 |
| 75B | 4249324 | Шайба | 1 |
| 75 | J921225 | Болт | 4 |
| 76 | 3107830 | Гайка | 2 |
| 81 | 449490 | Плоская шайба | 4 |
| 88 | 429597 | Пробка | 2 |
| 126 | 3109669 | Планетарная шестерня | 3 |
| 128 | 4638889 | Стопорное кольцо | 3 |
| 129 | 4638919 | Проставка | 3 |
| 130 | 3112772 | Палец | 3 |
| 131 | 3105122 | Крышка | 3 |
| 132 | 4153547 | Уплотнительное кольцо | 3 |
| 133 | J921640 | Болт | 6 |
| 134 | J222016 | Шайба | 6 |
| 135 | 4682516 | Подшипник. спх.рол. | 3 |
| 137 | 2052214 | Коронная шестерня | 1 |
| 139 | 2055802 | Муфта шестерня | 1 |
| 140 | 4639297 | Стопорная пластина | 6 |
| 142 | J222016 | Шайба | 18 |
| 143 | 4639298 | Болт | 18 |
| 144 | 4514053 | Провод | 6 |
| 147 | 2055803 | Солнечная шестерня | 1 |
| 148 | 4097443 | Стопорное кольцо | 1 |
| 150 | 4061105 | Шариковый подшипник | 1 |
| 151 | 3105124 | Муфта | 1 |
| 153 | 4638916 | Проставка | 1 |
| 154 | 4511549 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH3500AC2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
