3705-Електрикал-фраме жгут проводов — HITACHI EH1100-3

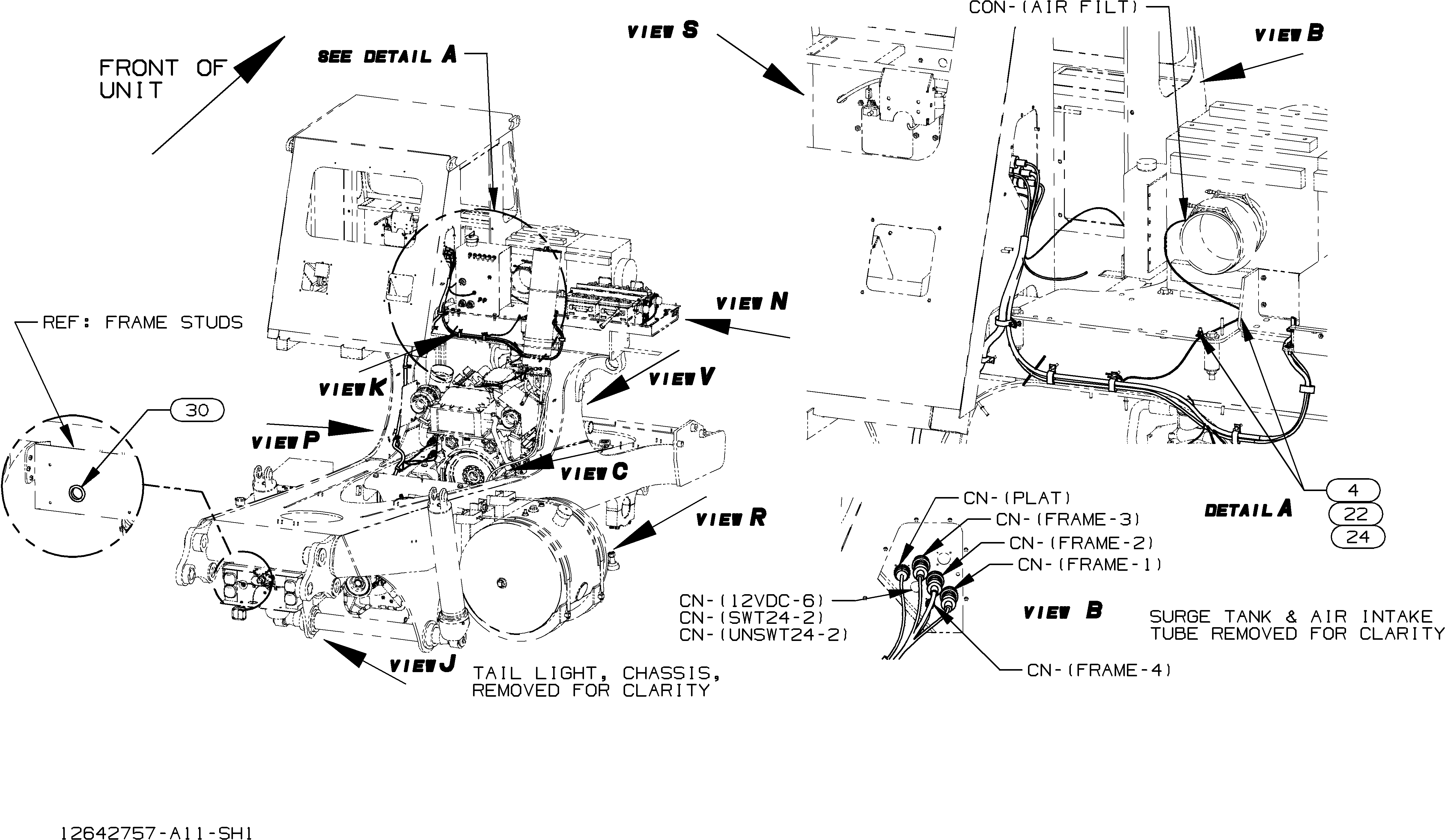

Заводская схема «3705-Електрикал-фраме жгут проводов» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | VD SUPSD BY E12664020 | WH рама | 1 |
| 0002 | E12643425 | Провод жгут проводов- HYD бак | 1 |
| 0003 | E12661225 | Провод жгут проводов- RH платформ | 1 |
| 0004 | E13803019 | Хомут | 3 |
| 0005 | E13803022 | Хомут | 9 |
| 0006 | E13805004 | Хомут | 12 |
| 0007 | E13803035 | Хомут | 4 |
| 0008 | E13803039 | Хомут | 2 |
| 0009 | E13810021 | Хомут | 3 |
| 0010 | E13813399 | Хомут | 3 |
| 0011 | E13808097 | Хомут | 3 |
| 0012 | E13808101 | Хомут | 1 |
| 0013 | E13810036 | Хомут | 1 |
| 0014 | E13813373 | Хомут | 4 |
| 0015 | E13808104 | Хомут | 3 |
| 0016 | E13808107 | Хомут | 1 |
| 0017 | E13808113 | Хомут | 2 |
| 0018 | E13811036 | Винт | 4 |
| 0019 | EHJ921225 | Винт | 3 |
| 0020 | E13811328 | Винт | 1 |
| 0021 | E13811444 | Шайба | 1 |
| 0022 | E13811431 | Шайба | 74 |
| 0023 | E13811432 | Шайба | 3 |
| 0024 | E13811191 | Блокировка гайка | 43 |
| 0025 | E12586486 | Кронштейн | 1 |
| 0027 | E9114457 | Кронштейн | 1 |
| 0028 | E13803031 | Хомут | 2 |
| 0029 | E13803020 | Хомут | 1 |
| 0030 | E9134478 | Уплотнительная втулка | 1 |
| 0031 | E13808116 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
