9310-Комплект задний мост коллектор — HITACHI EH1100-3

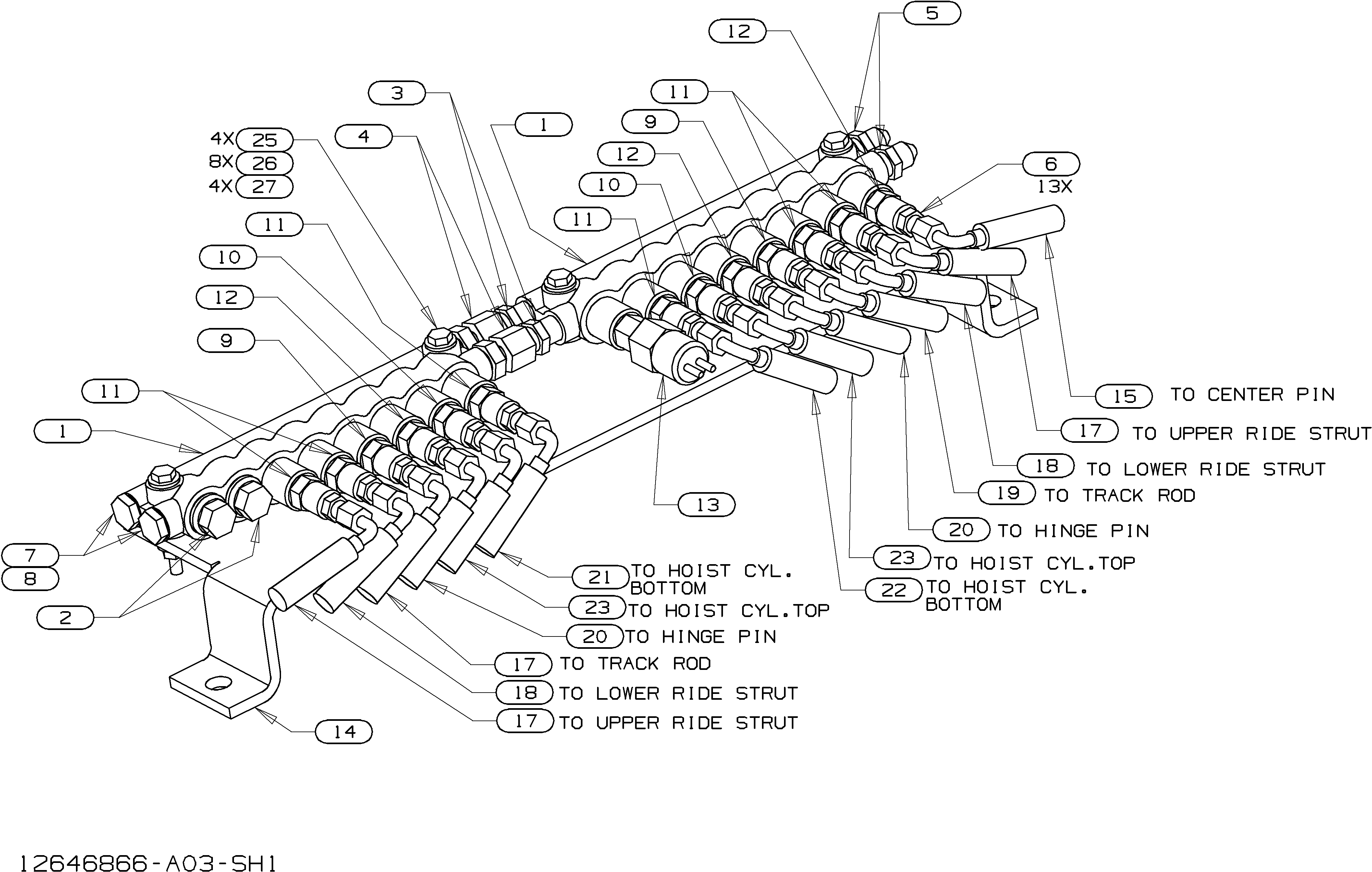

Заводская схема «9310-Комплект задний мост коллектор» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12980537 | Блок | 2 |
| 0002 | E12980528 | Пробка | 2 |
| 0003 | E12980539 | Адаптер | 2 |
| 0004 | E12980540 | Адаптер | 2 |
| 0005 | E12980544 | Разъём | 2 |
| 0006 | E12980529 | Разъём | 13 |
| 0007 | E12980530 | Кольцо | 2 |
| 0008 | E12980531 | Пробка | 2 |
| 0009 | E12980532 | Инджектор | 2 |
| 0010 | E12980533 | Инджектор твин #4 | 2 |
| 0011 | E12980534 | Инджектор | 6 |
| 0012 | E12980535 | Инджектор | 3 |
| 0013 | E12980542 | Давление выключатель | 1 |
| 0014 | E12980536 | Кронштейн | 1 |
| 0015 | E13895938 | Шланг в сборе | 1 |
| 0016 | E598210 | Шланг в сборе | 2 |
| 0017 | E13895939 | Шланг в сборе | 3 |
| 0018 | E13895940 | Шланг в сборе | 2 |
| 0019 | E13895941 | Шланг в сборе | 1 |
| 0020 | E13895942 | Шланг в сборе | 2 |
| 0021 | E13895943 | Шланг в сборе | 1 |
| 0022 | E13895944 | Шланг в сборе | 1 |
| 0023 | E13895948 | Шланг в сборе | 2 |
| 0024 | E12980543 | TEE блок узел в сборе | 1 |
| 0024.1 | E12980544 | Разъём | 8 |
| 0024.2 | E12980545 | Велдмент | 1 |
| 0025 | E13807439 | Блокировка гайка | 4 |
| 0026 | E13811429 | Шайба | 8 |
| 0027 | E13810645 | Винт | 4 |
| 0028 | E598137 | Шланг в сборе | 2 |
| 0029 | E12582687 | Шланг в сборе | 2 |
| 0030 | E598184 | Шланг в сборе | 2 |
| 0031 | E13801460 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
