Каталог запчастей HITACHI

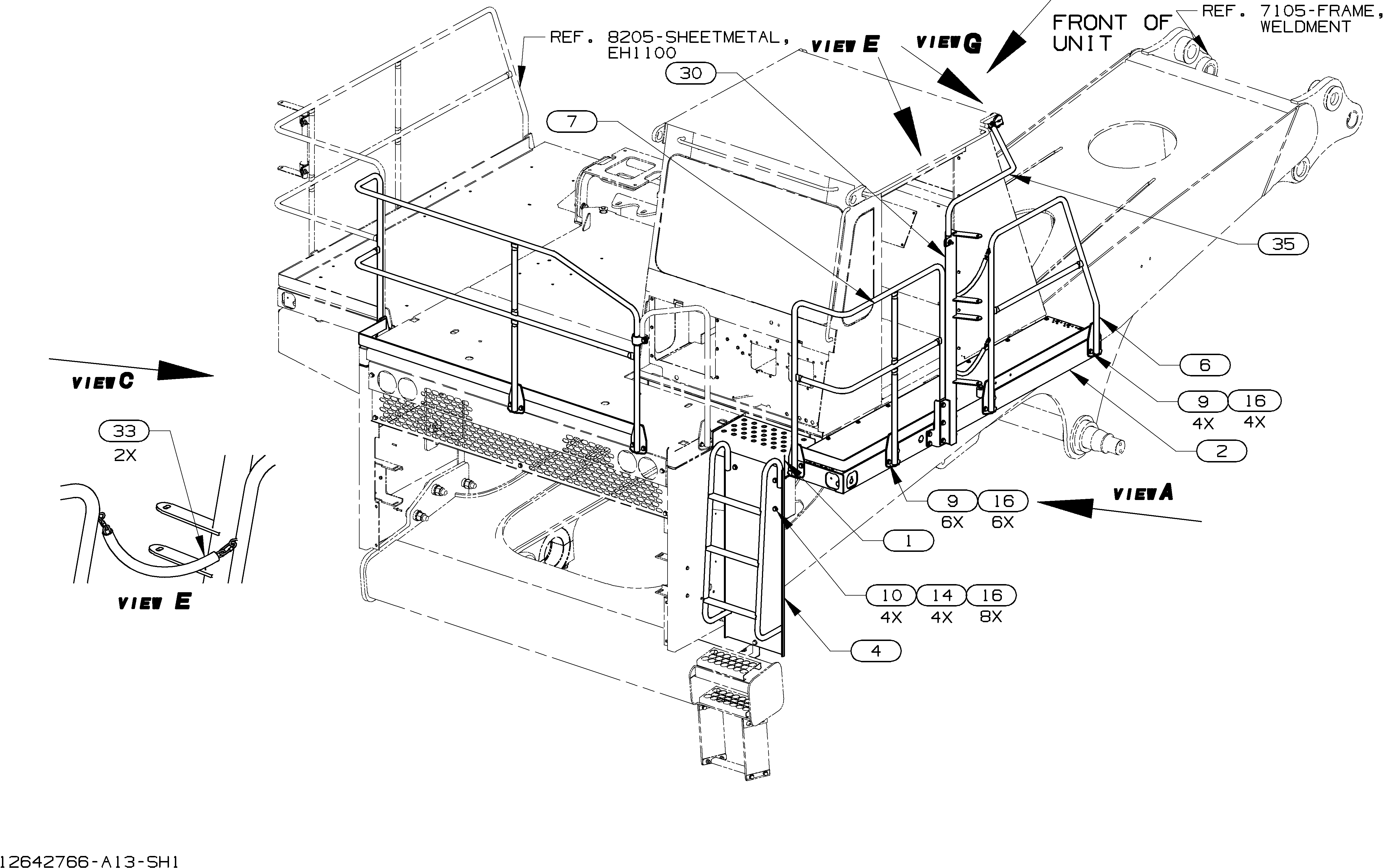

8205-Схеетметал, общий — HITACHI EH1100-3
Заводская схема «8205-Схеетметал, общий» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12645538 | Декк | 1 |
| 0002 | E12649616 | 8205-Схеетметал валквай | 1 |
| 0003 | E12645548 | Пластина | 2 |
| 0004 | E12643729 | Лестница | 1 |
| 0005 | VD SUPSD BY E12666354 | Направляющая | 1 |
| 0006 | VD SUPSD BY E12666338 | Направляющая | 1 |
| 0007 | VD SUPSD BY E12666340 | Направляющая | 1 |
| 0008 | E13811035 | Винт | 12 |
| 0009 | E13811075 | Винт | 37 |
| 0010 | E13811076 | Винт | 6 |
| 0011 | E13811077 | Винт | 1 |
| 0012 | E13811082 | Винт | 1 |
| 0014 | E13811467 | Блокировка гайка | 9 |
| 0015 | E13811431 | Шайба | 12 |
| 0016 | E13811433 | Шайба | 54 |
| 0017 | E13811436 | Шайба | 1 |
| 0020 | E4075521 | Уплотнительная втулка | 1 |
| 0021 | E4003159 | Втулка | 1 |
| 0022 | E12624609 | Хомут | 1 |
| 0023 | E12624608 | Хомут | 1 |
| 0030 | E12649553 | Кронштейн | 1 |
| 0033 | E12645599 | 8210-Поручень | 2 |
| 0034 | E1556730 | Шайба | 1 |
| 0035 | E12649144 | Трубка | 1 |
| 0036 | E12649150 | Кронштейн | 1 |
| 0037 | E12649153 | Пластина | 1 |
| 0038 | E13811147 | Винт | 1 |
| 0039 | E12649604 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
