8720-A/C линии — HITACHI EH1100-3

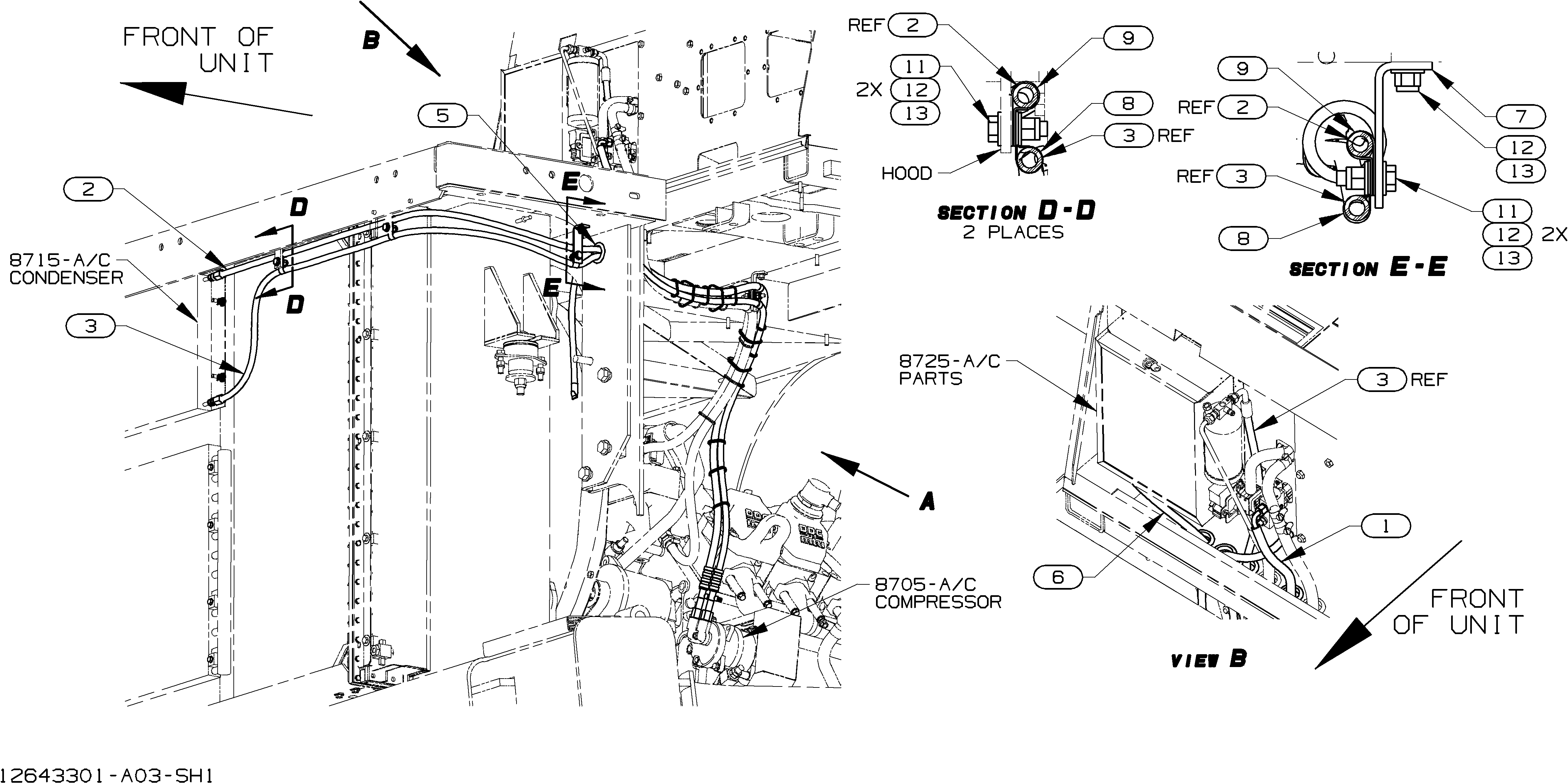

Заводская схема «8720-A/C линии» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12643758 | Шланг в сборе | 1 |
| 0001.1 | E12977355 | Уплотнительное кольцо | 1 |
| 0002 | E12643759 | Шланг в сборе | 1 |
| 0002.1 | E12977354 | Уплотнительное кольцо | 1 |
| 0003 | E12643760 | Шланг в сборе | 1 |
| 0003.1 | E12977353 | Уплотнительное кольцо | 1 |
| 0004 | E4002063 | Уплотнительная втулка | 4 |
| 0005 | E2516246 | Уплотнительная втулка | 2 |
| 0006 | E12646913 | Кит-драин шланг | 1 |
| 0006.1 | E12980990 | Шланг | 2 |
| 0006.2 | E12980991 | Хомут | 4 |
| 0006.3 | E12980992 | Клапан | 2 |
| 0006.4 | E12980993 | Разъём | 2 |
| 0007 | E12568451 | Кронштейн | 1 |
| 0008 | E13803035 | Хомут | 3 |
| 0009 | E13803040 | Хомут | 4 |
| 0010 | E13803044 | Хомут | 1 |
| 0011 | E13800190 | Винт | 3 |
| 0012 | E13806869 | Шайба | 8 |
| 0013 | E13807441 | Блокировка гайка | 5 |
| 0014 | E4002067 | Трос TIE | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
