3730-Компонентс задний и FT кабина — HITACHI EH1100-3

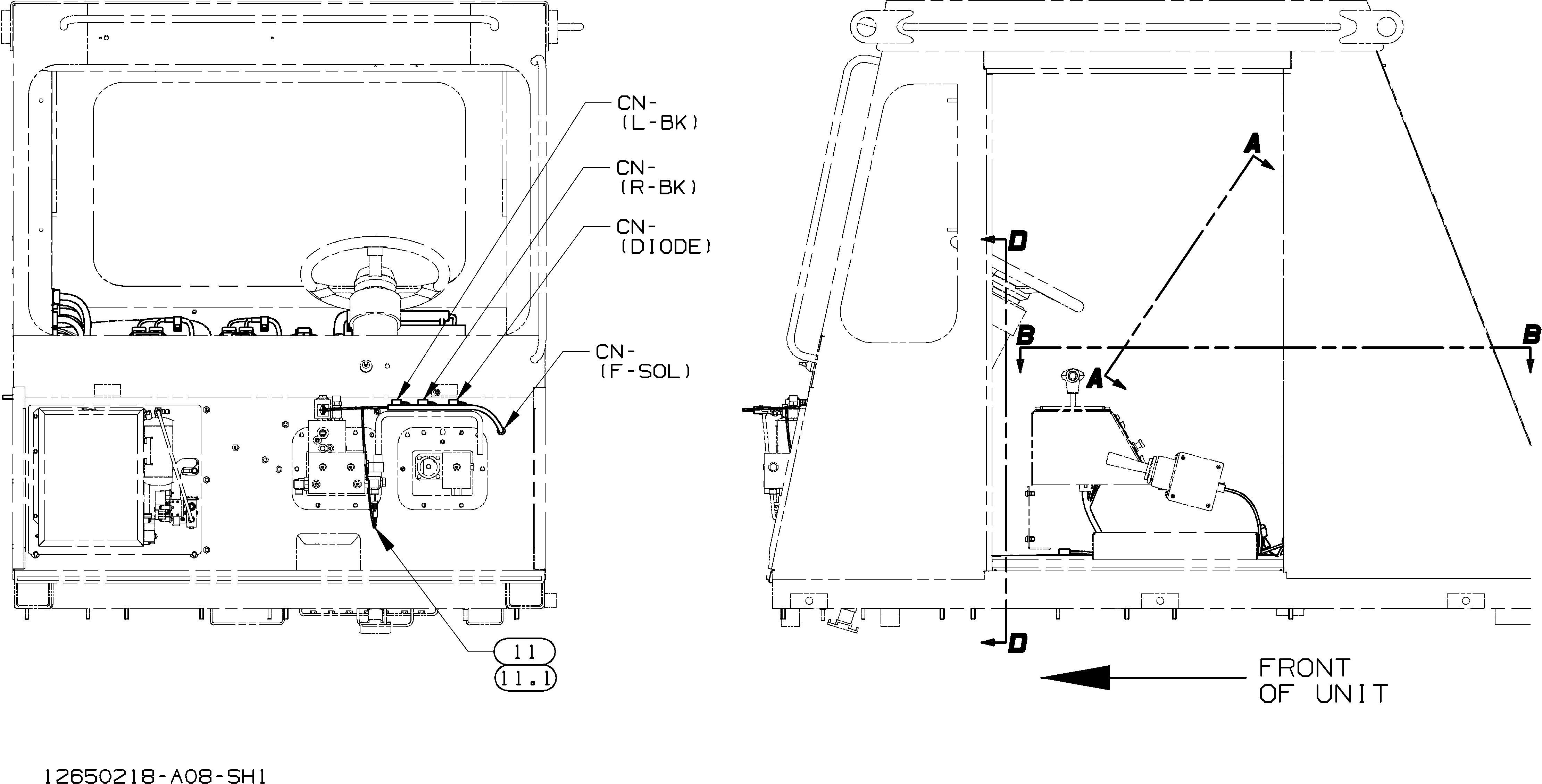

Заводская схема «3730-Компонентс задний и FT кабина» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12587438 | Резистор | 1 |
| 0002 | E12598161 | Фласхер | 1 |
| 0003 | E12646337 | 3725-Киркуит боард-ктр вехикле | 1 |
| 0004 | E4087634 | Таймер | 1 |
| 0005 | EH4616010 | Контроллер-кку | 1 |
| 0006 | E12654772 | Провод жгут проводов | 2 |
| 0007 | E12656969 | Проставка | 4 |
| 0008 | E12661299 | 3725-Киркуит боард-ктр вехикле | 1 |
| 0009 | VD SUPSD BY E12663237 | WH кабина | 1 |
| 0010 | EH4426358 | Стеклоочиститель реле | 1 |
| 0011 | E12643314 | Провод жгут проводов | 1 |
| 0011.1 | E12980984 | Диоде колпачок | 1 |
| 0012 | E12644105 | Кронштейн диагностик коннекторс | 1 |
| 0013 | E4042266 | Выключатель | 2 |
| 0014 | E13803035 | Хомут | 5 |
| 0015 | E13810991 | Винт | 23 |
| 0016 | E13810995 | Винт | 1 |
| 0017 | E13811429 | Шайба | 30 |
| 0018 | E13810997 | Винт | 6 |
| 0019 | E13812440 | Блокировка гайка | 30 |
| 0020 | E13813370 | Винт | 30 |
| 0021 | E13813411 | Шайба | 28 |
| 0022 | E13811033 | Винт | 4 |
| 0024 | E13811431 | Шайба | 4 |
| 0026 | E13813387 | Хомут | 4 |
| 0028 | E13803051 | Хомут | 1 |
| 0029 | E13808113 | Хомут | 3 |
| 0030 | E13803025 | Хомут | 2 |
| 0031 | E4001110 | Уплотнительная втулка | 1 |
| 0032 | E9210549 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
