9130-Пумп-хоист — HITACHI EH1100-3

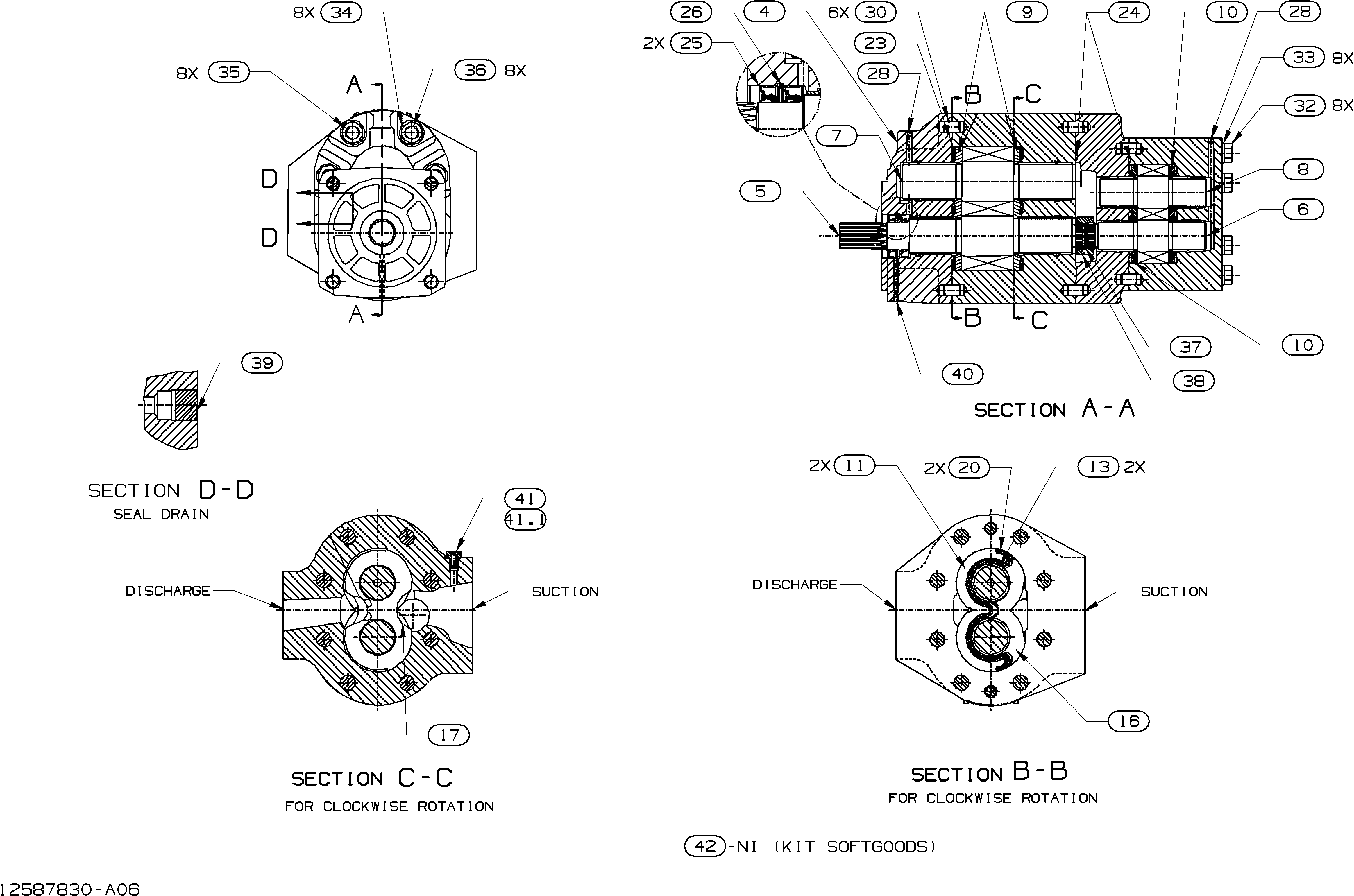

Заводская схема «9130-Пумп-хоист» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0004 | E12975657 | Фланец | 1 |
| 0005 | E12975658 | Привод шестерня передний | 1 |
| 0006 | E12975659 | Привод шестерня задний | 1 |
| 0007 | E12975660 | Направляющее колесо шестерня передний | 1 |
| 0008 | E12001089 | Направляющее колесо шестерня задний | 1 |
| 0009 | E12968083 | Давление пластина | 2 |
| 0010 | E4004894 | Давление пластина | 2 |
| 0011 | E12000481 | Ретаининг кольцо | 2 |
| 0013 | E12975662 | Бакк-уп кольцо | 2 |
| 0016 | E4002728 | Пластина | 1 |
| 0017 | E4002727 | Пластина исолатион | 1 |
| 0020 | E12975663 | Уплотнительное кольцо | 2 |
| 0023 | E13805279 | Уплотнительное кольцо | 1 |
| 0024 | E13812946 | Уплотнительное кольцо | 2 |
| 0025 | E12003724 | Вал уплотнение | 2 |
| 0026 | E12968082 | Стопорное кольцо | 1 |
| 0028 | E4002732 | Шарик | 2 |
| 0030 | E4002731 | Палец довел | 6 |
| 0032 | E13807782 | Винт | 8 |
| 0033 | E4005008 | Шайба | 8 |
| 0034 | E4002734 | Шайба | 8 |
| 0035 | E12981879 | Гайка | 8 |
| 0036 | E12981878 | Шпилька | 8 |
| 0037 | E12969532 | Стопорное кольцо | 1 |
| 0038 | E4037464 | Муфта | 1 |
| 0039 | E4031581 | Пробка | 1 |
| 0040 | E4095522 | Пробка | 1 |
| 0041 | E13807543 | Пробка | 1 |
| 0041.1 | E13804055 | Уплотнительное кольцо | 1 |
| 0042 | E12978966 | Кит-сервике-софтгоодс | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
