4605-Аксле-реар — HITACHI EH1100-3

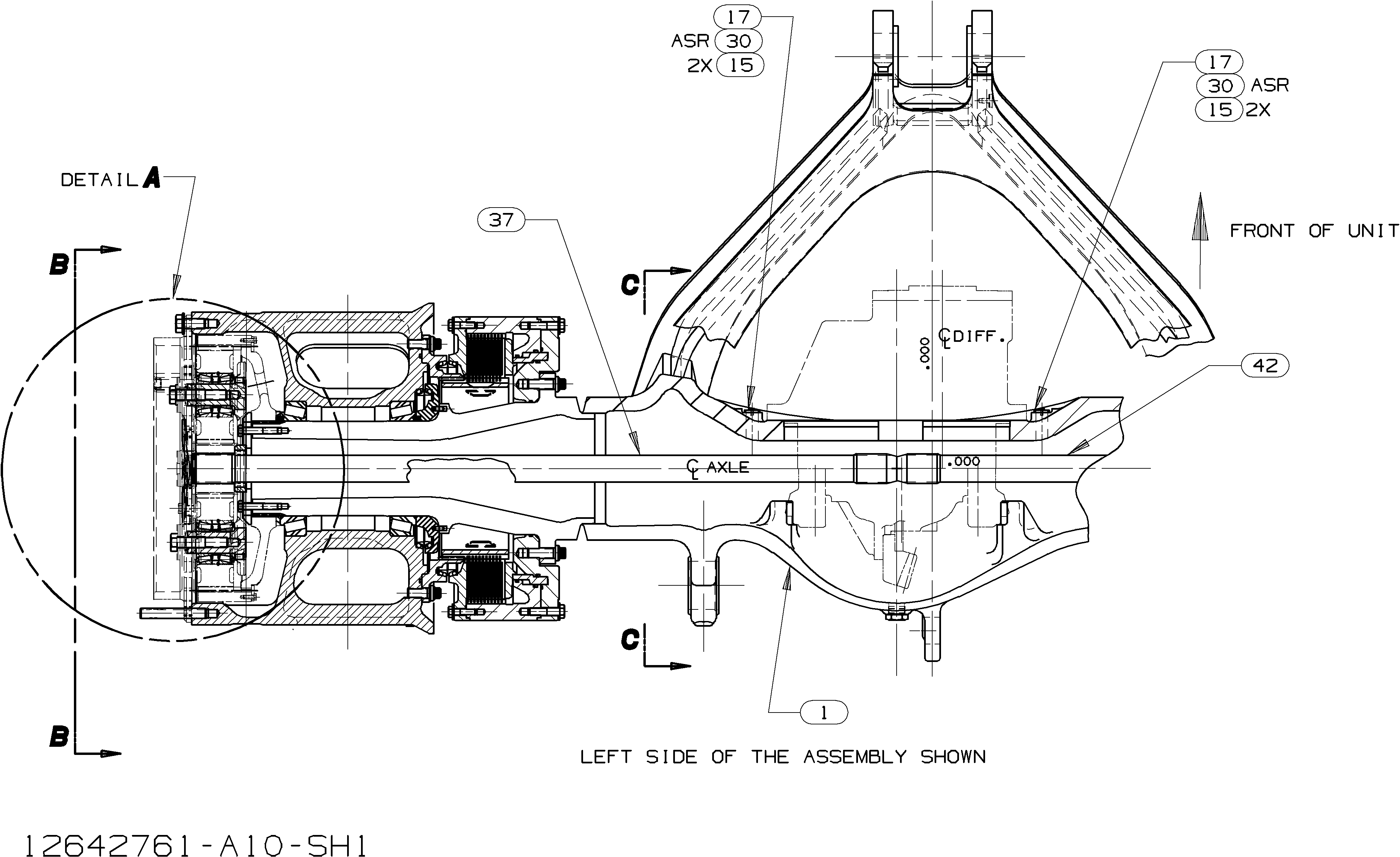

Заводская схема «4605-Аксле-реар» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0001	E12654650	Мост студдед	1
0002	E4042791	Кольцо	1
0003	E139229	Пробка	6
0006	E4062506	Шток	1
0008	E4012593	Шайба	3
0009	E4087979	Адхесиве	1
0010	E12574928	Солвент	1
0011	E12569762	Палец	2
0013	E13811467	Блокировка гайка	14
0014	E12610850	Палец	1
0015	E13810989	Винт	4
0016	E13811088	Винт	14
0017	E12588331	Пластина	2
0018	E13811076	Винт	3
0020	E12569761	Ретаининг кольцо	2
0022	E12614907	Пластина	2
0023	E12611861	Палец	8
0024	E274768	Кольцо	4
0026	E12590200	Шланг в сборе	1
0027	E12586632	Шайба	8
0028	E12589753	Фиксатор	2
0030	E12585653	Сеалант	1
0031	E12611920	Палец	8
0032	E12580495	Регулировочная шайба	1
0034	E4025567	Трубка	2
0035	E4034072	Трубка	1
0036	E13812879	Винт	8
0037	E12588114	Вал	1
0038	E12580494	Регулировочная шайба	1
0040	E12580493	Регулировочная шайба	1
0041	E12580337	Беаринг-спхерикал	1
0042	E12588115	Вал	1
0043	E9413420	Кольцо	2
0045	E4054492	Подшипник	2
0046	E13807397	Разъём	1
0047	E12649033	4620-Вент	1
0049	E13804047	Уплотнительное кольцо	8
0050	E12592235	Пробка	2
0050.1	E13804058	Уплотнительное кольцо	1
0051	E13807551	Пробка	1
0051.1	E13804061	Уплотнительное кольцо	1
0052	E12592236	Пробка	1
0052.1	E13804061	Уплотнительное кольцо	1
0054	E9411011	Смазка штуцер	1
0055	E9125576	Уплотнительное кольцо	96
0057	E13801339	Смазка штуцер	2
0058	E13807506	Угловой штуцер	1
0060	E13803423	Пробка	2
0061	E13804058	Уплотнительное кольцо	2
0062	E12656516	Подшипник	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
