Каталог запчастей HITACHI

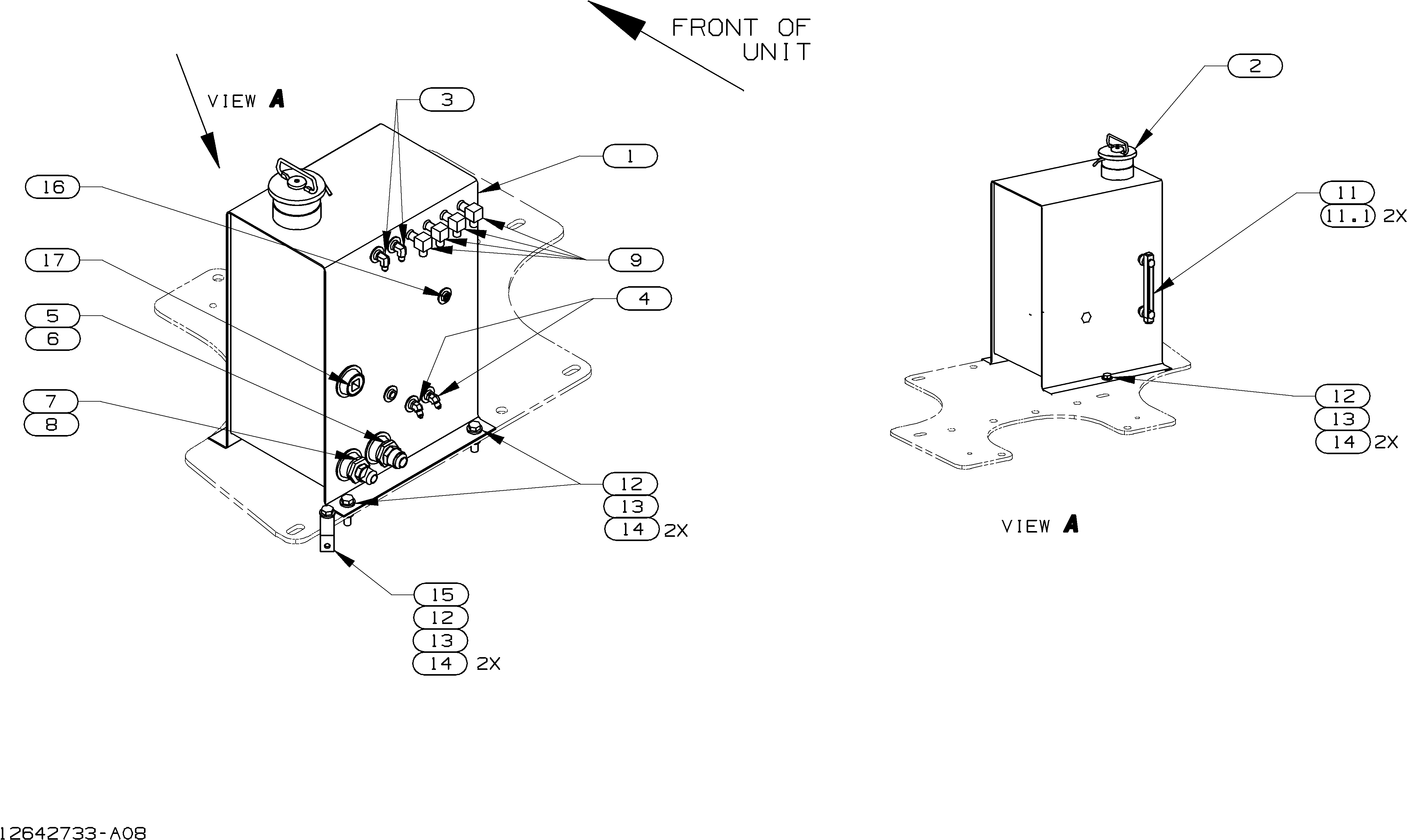

2715-TANK, SURGE & MOUNTING — HITACHI EH1100-3
Заводская схема «2715-TANK, SURGE & MOUNTING» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12637723 | Сурге бак | 1 |
| 0002 | E4092049 | Кап-радиатор | 1 |
| 0003 | E13807359 | Угловой штуцер | 2 |
| 0004 | E13807381 | Угловой штуцер | 2 |
| 0005 | E13802227 | Переходник | 1 |
| 0006 | E13804243 | Разъём | 1 |
| 0007 | E13802226 | Втулка | 1 |
| 0008 | E13804242 | Разъём | 1 |
| 0009 | E13807363 | Угловой штуцер | 4 |
| 0011 | E4028614 | Указатель | 1 |
| 0011.1 | E12977298 | Винт | 2 |
| 0012 | E13811077 | Винт | 4 |
| 0013 | E13811467 | Блокировка гайка | 4 |
| 0014 | E13811433 | Шайба | 8 |
| 0015 | E12594537 | Кронштейн | 1 |
| 0016 | E13810543 | Пробка | 1 |
| 0017 | E13810548 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
