Каталог запчастей HITACHI
3205-Генератор — HITACHI EH1100-3

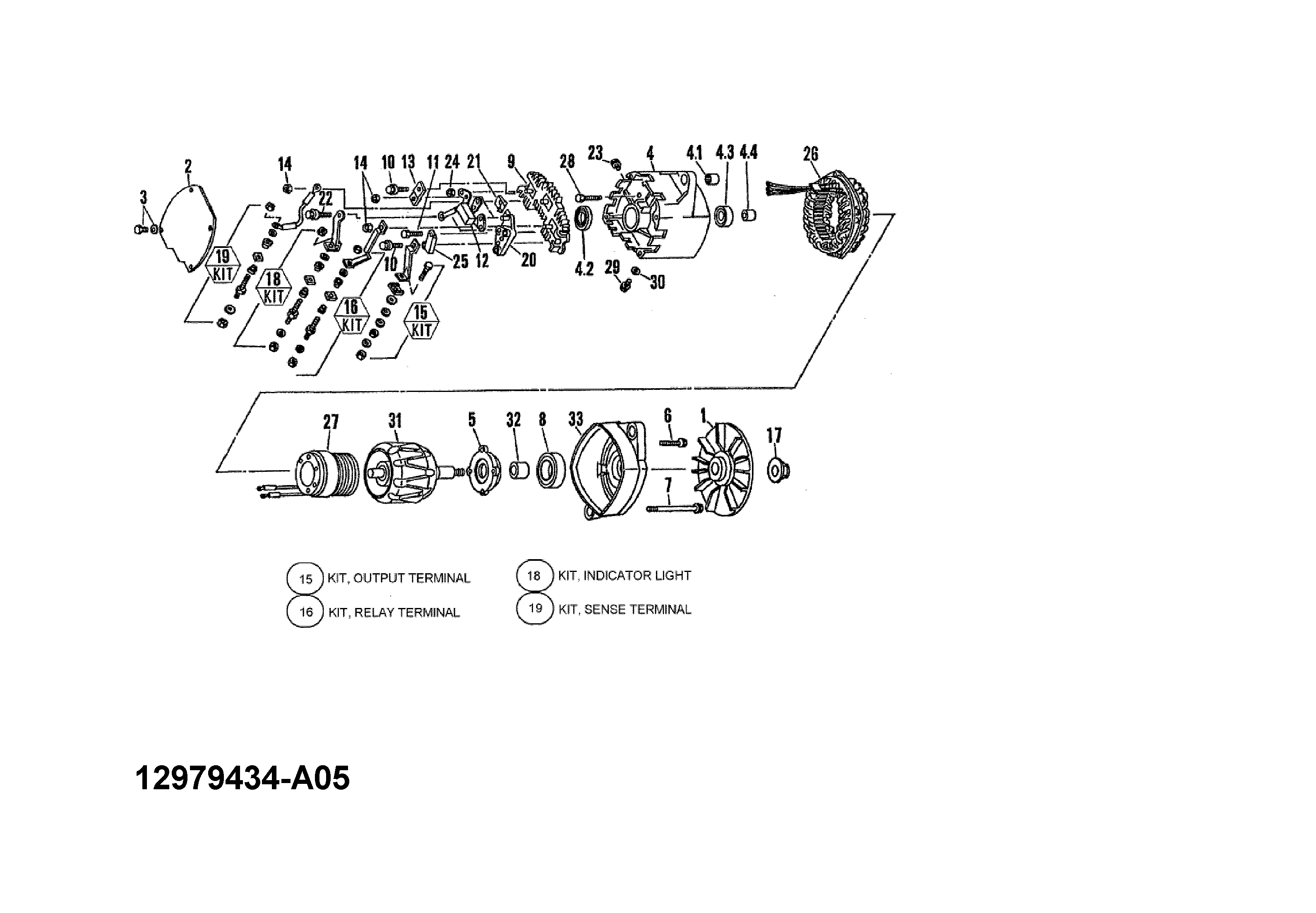

Заводская схема «3205-Генератор» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12968929 | Вентилятор | 1 |
| 0002 | E12979496 | Пластина | 1 |
| 0003 | E4099779 | Винт | 4 |
| 0004 | E12979497 | Корпус | 1 |
| 0004.1 | VD SUPSD BY E12982527 | Втулка | 1 |
| 0004.2 | E1876813 | Пробка | 1 |
| 0004.3 | E9436064 | Подшипник | 1 |
| 0004.4 | E9436063 | Подшипник | 1 |
| 0005 | E4099606 | Фиксатор | 1 |
| 0006 | E4099764 | Винт | 4 |
| 0007 | E12979960 | Болт | 4 |
| 0008 | E12979507 | Подшипник | 1 |
| 0009 | E12982100 | Ректифиер | 1 |
| 0010 | E12979956 | Винт | 2 |
| 0011 | E4099772 | Винт | 2 |
| 0012 | E12979499 | Диод | 1 |
| 0013 | E12979957 | Разъём | 1 |
| 0014 | VD SUPSD BY E12969425 | Гайка | 3 |
| 0015 | E12979500 | Комплект | 1 |
| 0016 | E12979501 | Комплект | 1 |
| 0017 | E12979918 | Гайка | 1 |
| 0018 | E12979502 | Комплект | 1 |
| 0019 | E12979588 | Комплект | 1 |
| 0020 | E4099770 | Регулятор | 1 |
| 0021 | E12979958 | Крышка | 1 |
| 0022 | E4099771 | Винт | 2 |
| 0023 | E4099772 | Винт | 1 |
| 0024 | VD SUPSD BY E12969425 | Гайка | 1 |
| 0025 | E12979504 | Капакитор | 1 |
| 0026 | E12979505 | Статор | 1 |
| 0027 | E12979872 | Коил | 1 |
| 0028 | E1968945 | Винт | 4 |
| 0029 | E9427129 | Винт | 1 |
| 0030 | E12979959 | Блокировка шайба | 1 |
| 0031 | E1968904 | Ротор | 1 |
| 0032 | E4099776 | Втулка | 1 |
| 0033 | E12979506 | Рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
