9145-Подъёмный механизм валве-хоист управление — HITACHI EH1100-3

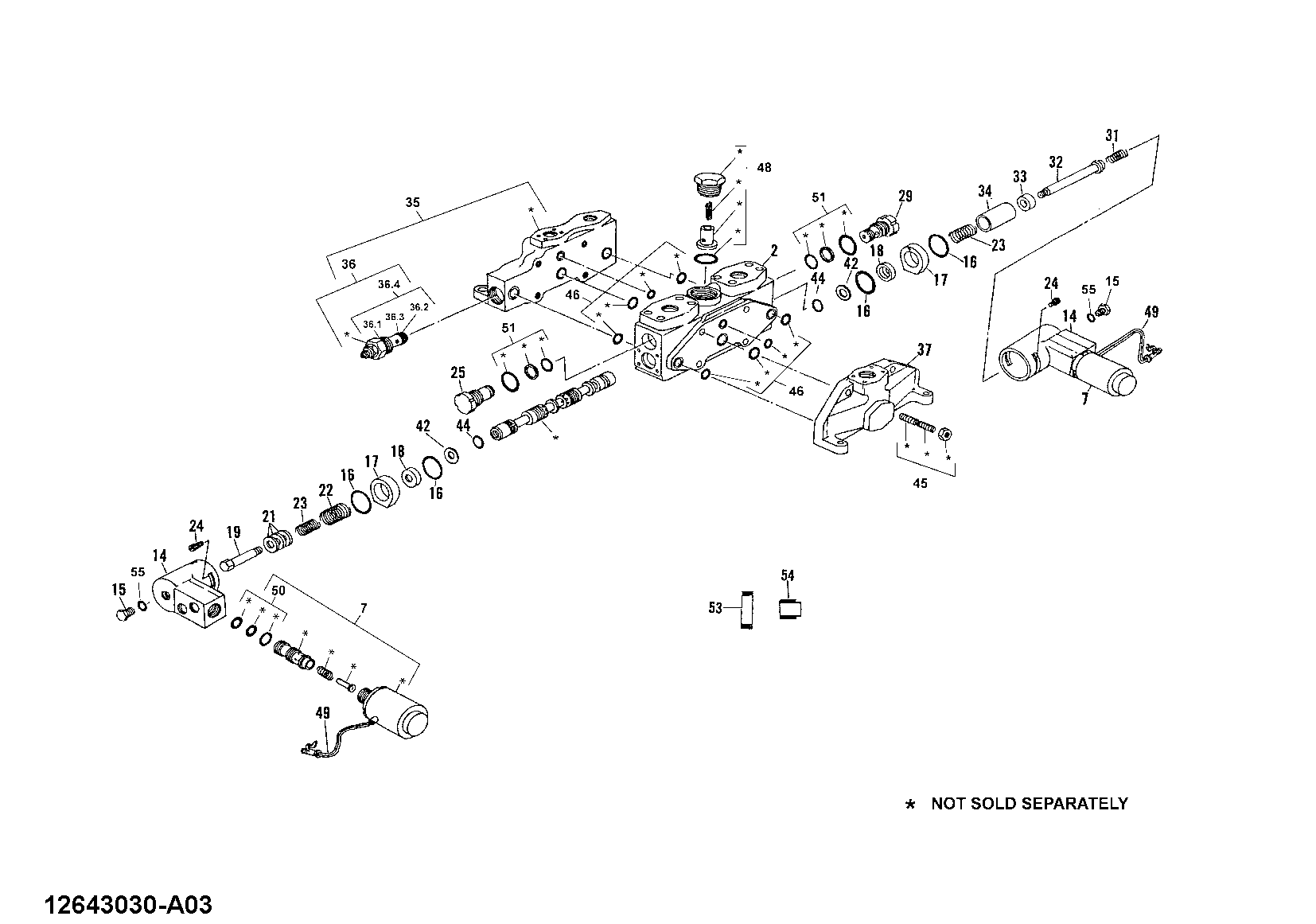

Заводская схема «9145-Подъёмный механизм валве-хоист управление» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0002 | E12981278 | Рабочий секция | 1 |
| 0007 | E12981286 | Клапан | 2 |
| 0014 | E12977420 | Корпус | 2 |
| 0015 | E13803421 | Пробка | 2 |
| 0016 | E13812805 | Уплотнительное кольцо | 4 |
| 0017 | E12978150 | Проставка | 2 |
| 0018 | E12978151 | Остановка | 2 |
| 0019 | E12977425 | Болт | 1 |
| 0021 | E12977426 | Шайба | 3 |
| 0022 | E12977427 | Пружина | 1 |
| 0023 | E12977428 | Пружина | 2 |
| 0024 | E13805212 | Винт | 8 |
| 0025 | E12977430 | Пробка | 1 |
| 0029 | E12977431 | Пробка | 1 |
| 0031 | E12977433 | Пружина | 1 |
| 0032 | E12977434 | Болт | 1 |
| 0033 | E12977435 | Проставка | 1 |
| 0034 | E12978155 | Проставка | 1 |
| 0035 | E12977437 | Корпус | 1 |
| 0036 | E12978705 | Клапан | 1 |
| 0036.1 | E13806937 | Уплотнительное кольцо | 1 |
| 0036.2 | E13813967 | Баккуп кольцо | 1 |
| 0036.3 | E13804004 | Уплотнительное кольцо | 1 |
| 0036.4 | E12977444 | Комплект | 1 |
| 0037 | E12981279 | Крышка | 1 |
| 0042 | E12978704 | Фиксатор | 2 |
| 0044 | E12978606 | Уплотнение | 2 |
| 0045 | E12977445 | Кит-студ | 1 |
| 0046 | E12977446 | Кит-сектион сеалс | 1 |
| 0048 | E12977441 | Кит-валве-лоад обратный | 1 |
| 0049 | E12981287 | Кит-коннектор | 1 |
| 0050 | E12977442 | Кит-сеал электромагнитный | 1 |
| 0051 | E12977443 | Кит-сеал | 1 |
| 0053 | E12978611 | Тоол-инсталлер | 1 |
| 0054 | E12978612 | Тоол-гуиде | 1 |
| 0055 | E13804056 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
