2520-Воздушный фильтр — HITACHI EH1100-3

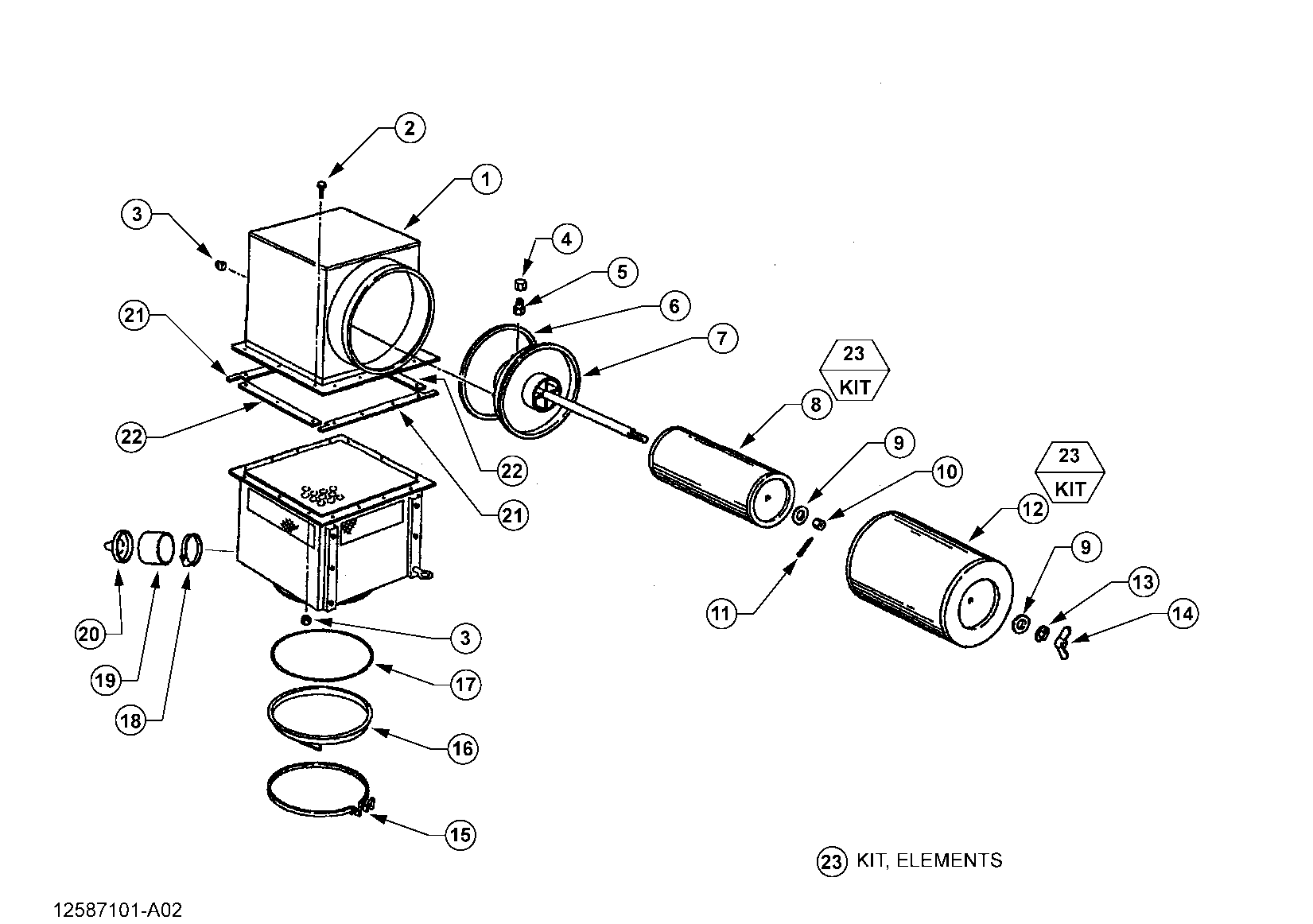

Заводская схема «2520-Воздушный фильтр» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E4041500 | Корпус | 1 |
| 0002 | E13810680 | Винт | 14 |
| 0003 | E4031210 | Гайка | 27 |
| 0004 | E9029568 | Колпачок | 1 |
| 0006 | E4031209 | Прокладка | 1 |
| 0007 | E4031207 | Фланец | 1 |
| 0008 | E4031215 | Фильтр элемент | 1 |
| 0009 | E9035481 | Прокладка | 2 |
| 0010 | E12002578 | Нут-винг | 1 |
| 0011 | E13800366 | Коттер палец | 1 |
| 0012 | E4082222 | Фильтр элемент | 1 |
| 0013 | E9414487 | Ретаининг кольцо | 1 |
| 0014 | E4031218 | Гайка | 1 |
| 0015 | E9030732 | Хомут | 1 |
| 0016 | E4031214 | Крышка | 1 |
| 0017 | E9028238 | Уплотнительное кольцо | 1 |
| 0018 | E4089718 | Хомут | 1 |
| 0019 | E4031219 | Трубка | 1 |
| 0020 | E9032514 | Клапан вакуатор | 1 |
| 0021 | E4022648 | Прокладка | 2 |
| 0022 | E4031212 | Прокладка | 2 |
| 0023 | E12979214 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
