4218-Основной корпус — HITACHI EH1100-3

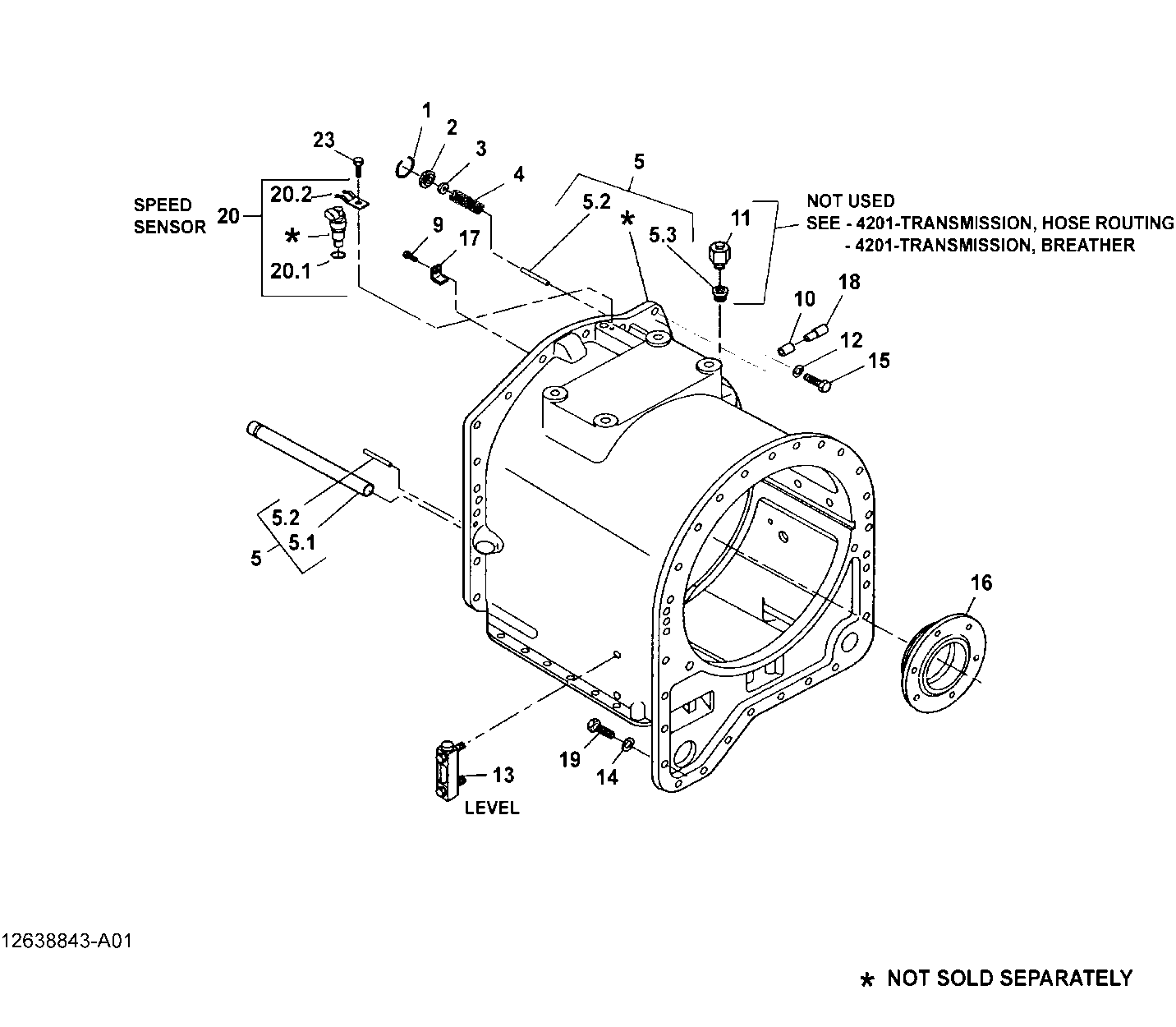

Заводская схема «4218-Основной корпус» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E6238569 | Стопорное кольцо | 1 |
| 0002 | E6770571 | Сиденье | 1 |
| 0003 | E6758459 | Клапан | 1 |
| 0004 | E6769344 | Пружина | 1 |
| 0005 | E29537423 | Корпус | 1 |
| 0005.1 | E6758488 | Трубка | 1 |
| 0005.2 | E6758462 | Направляющая палец | 2 |
| 0005.3 | E13802216 | Втулка | 1 |
| 0009 | E13800186 | Винт | 2 |
| 0010 | E6759379 | Шланг | 3 |
| 0011 | E6774565 | Вент | 1 |
| 0012 | E13800830 | Блокировка шайба | 7 |
| 0013 | E23018751 | Комплект | 1 |
| 0014 | E13800267 | Винт | 27 |
| 0015 | E13800236 | Винт | 7 |
| 0016 | E6758330 | HUB | 1 |
| 0017 | E6838687 | Фиксатор | 2 |
| 0018 | E6759381 | Трубка | 3 |
| 0019 | E13800267 | Винт | 27 |
| 0020 | E29509637 | Датчик | 1 |
| 0020.21 | E29503383 | Уплотнительное кольцо | 1 |
| 0020.22 | VD SUPSD BY E12982418 | Фиксатор | 1 |
| 0020.27 | VD SUPSD BY E12982418 | Фиксатор | 1 |
| 0020.28 | E29503383 | Уплотнительное кольцо | 1 |
| 0023 | E13800167 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
