4252-Локк-уп гидрораспределитель — HITACHI EH1100-3

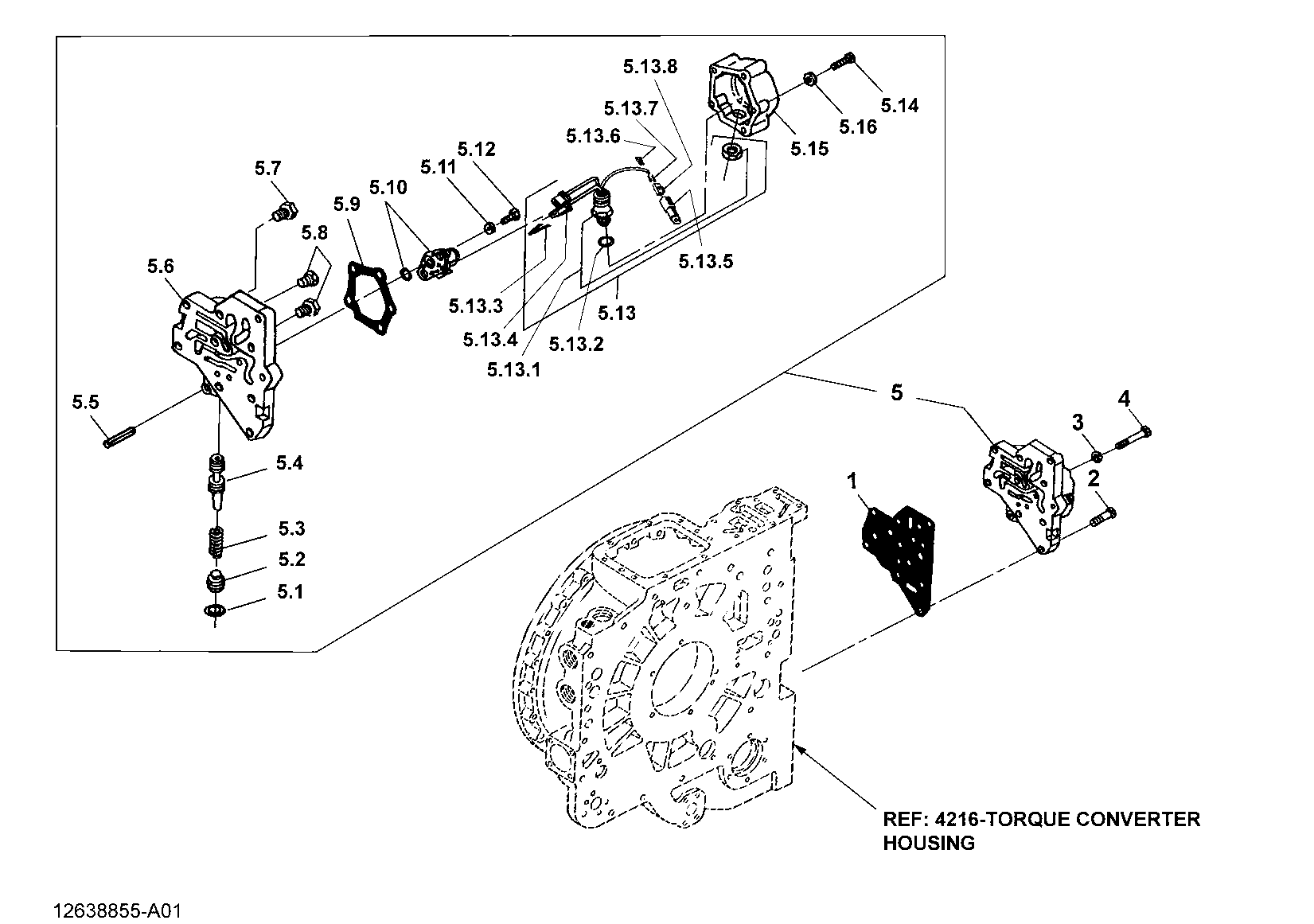

Заводская схема «4252-Локк-уп гидрораспределитель» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E6880860 | Прокладка | 1 |
| 0002 | E9409231 | Винт | 5 |
| 0003 | E13806869 | Шайба | 3 |
| 0004 | E9409226 | Винт | 4 |
| 0005 | E29536480 | Клапан | 1 |
| 0005.1 | E6771005 | Кольцо | 1 |
| 0005.10 | E4096362 | Соленоид | 1 |
| 0005.11 | E13802619 | Шайба | 2 |
| 0005.12 | E13806238 | Винт | 2 |
| 0005.13 | E29536509 | Провод жгут проводов | 1 |
| 0005.13.1 | E4096365 | Разъём | 1 |
| 0005.13.2 | E4096366 | Сеалинг кольцо | 1 |
| 0005.13.3 | E4096368 | Разъём | 2 |
| 0005.13.4 | E4096367 | Разъём | 1 |
| 0005.13.5 | E12129691 | Датчик | 1 |
| 0005.13.6 | E12047664 | Замок | 1 |
| 0005.13.7 | E12047767 | Клемма | 2 |
| 0005.13.8 | E12047662 | Разъём | 1 |
| 0005.14 | E13806240 | Винт | 2 |
| 0005.15 | E4096363 | Крышка | 1 |
| 0005.16 | E13802619 | Шайба | 2 |
| 0005.2 | E6758543 | Пробка | 1 |
| 0005.3 | E6838520 | Пружина | 1 |
| 0005.4 | E6770023 | Клапан | 1 |
| 0005.5 | E13809845 | Пружина палец | 1 |
| 0005.6 | E29527366 | Корпус | 1 |
| 0005.7 | E29500034 | Уплотнение | 1 |
| 0005.8 | E29525044 | Пробка | 2 |
| 0005.9 | E4096361 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
