9315-Комплект, насос — HITACHI EH1100-3

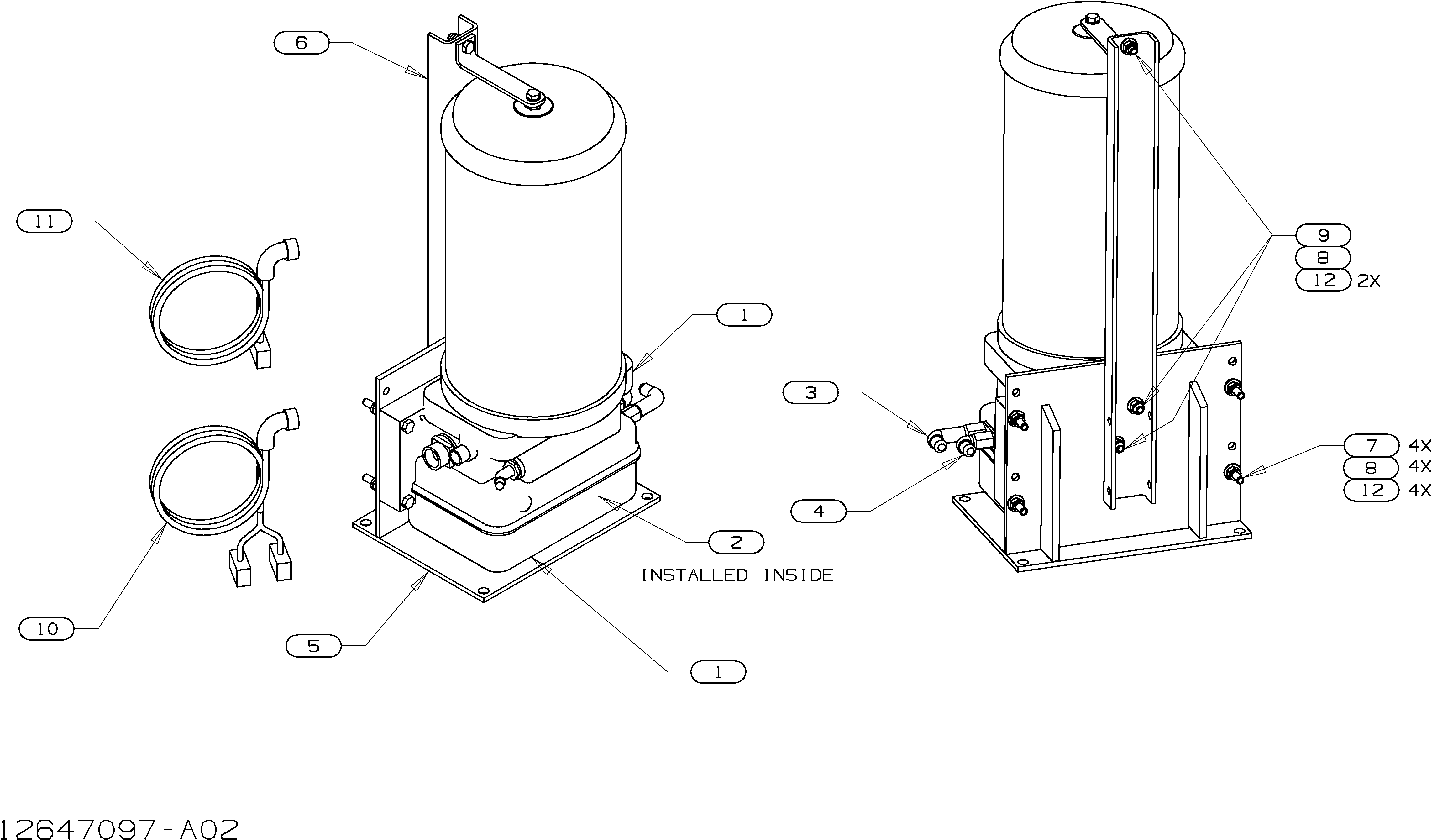

Заводская схема «9315-Комплект, насос» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12980518 | Насос | 1 |
| 0002 | E12980519 | Муфта | 1 |
| 0003 | E12980520 | Угловой штуцер 90 | 1 |
| 0004 | E12980521 | Угловой штуцер 90 | 1 |
| 0005 | E12980523 | Кронштейн | 1 |
| 0006 | E12980522 | Кронштейн | 1 |
| 0007 | E12980524 | Винт | 4 |
| 0008 | E12980525 | Гайка | 7 |
| 0009 | E12980526 | Болт | 3 |
| 0010 | E12647098 | Провод жгут проводов | 1 |
| 0011 | E12647103 | Провод жгут проводов | 1 |
| 0012 | E13811430 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
