3805-Прибор панель основной — HITACHI EH1100-3

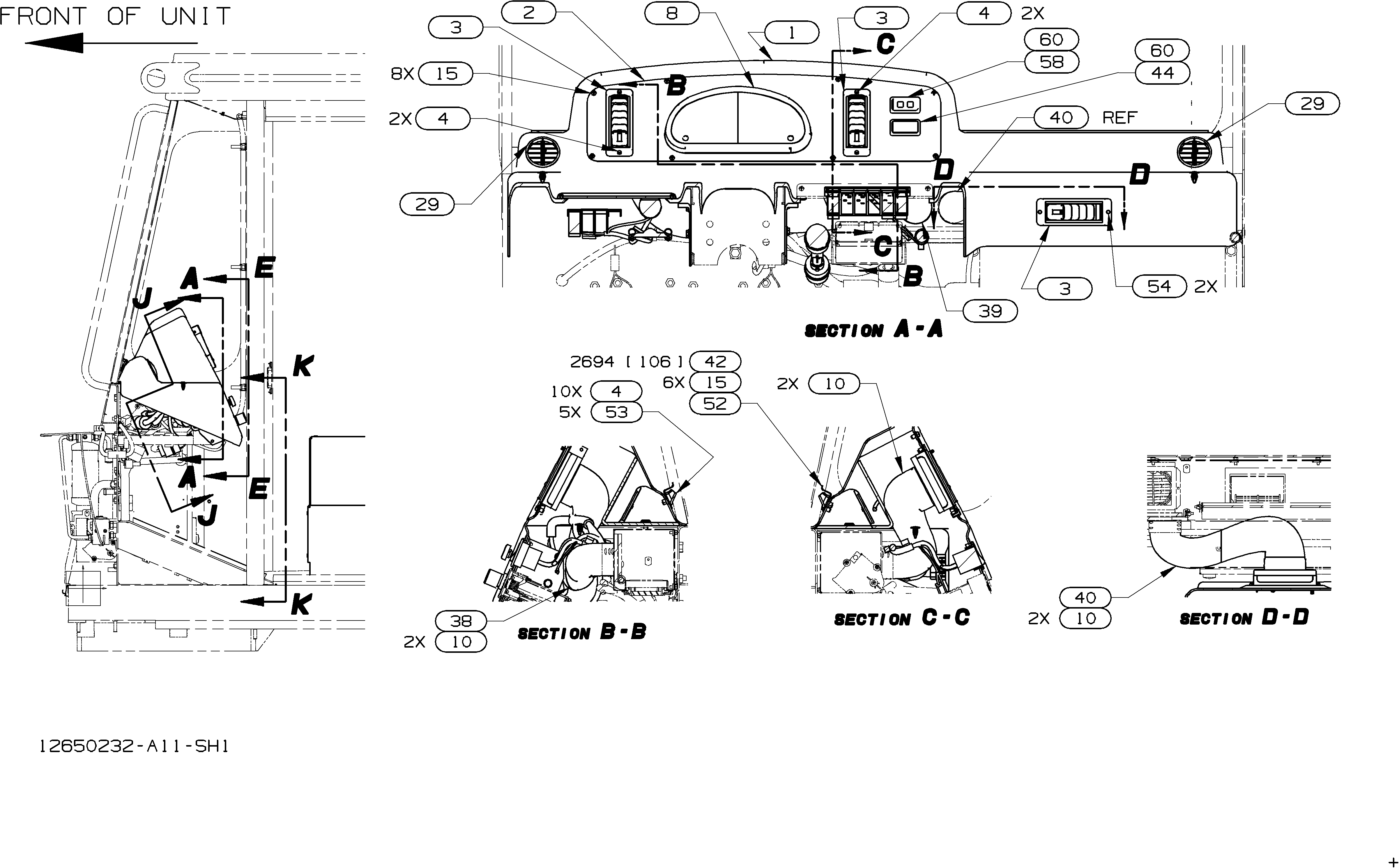

Заводская схема «3805-Прибор панель основной» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12643931 | Дасхбоард в сборе | 1 |
| 0002 | E12655165 | Пластина | 1 |
| 0003 | E12642913 | Лоувер | 3 |
| 0004 | E13800436 | Винт | 14 |
| 0008 | E12658088 | Панель приборов | 1 |
| 0010 | E13803313 | Шланг хомут | 6 |
| 0015 | E13813396 | Винт | 18 |
| 0016 | E12657235 | Прибор панель велдмент LH | 1 |
| 0017 | E12587180 | Моулдинг | 2 |
| 0018 | E12631079 | Выключатель | 1 |
| 0019 | E12643396 | Рама | 2 |
| 0020 | E12587315 | Крышка | 7 |
| 0021 | EH4417768 | Выключатель | 1 |
| 0022 | E12657210 | 3805-Диммер рхеостат | 1 |
| 0024 | EH4448303 | Выключатель | 1 |
| 0025 | E12631078 | Выключатель | 1 |
| 0026 | E12645903 | Выключатель | 1 |
| 0027 | E12587179 | Моулдинг | 1 |
| 0028 | E12596582 | Выпускной | 1 |
| 0029 | E12618733 | Лоувер | 2 |
| 0030 | E12643745 | Зажим | 2 |
| 0032 | E12660517 | Провод жгут проводов FT дасх | 1 |
| 0038 | E12643829 | Воздуховод | 1 |
| 0039 | E12644383 | Воздуховод | 1 |
| 0040 | E12644384 | Воздуховод | 1 |
| 0042 | E12582899 | Уплотнение | 141 |
| 0043 | E12644681 | Зажим | 2 |
| 0044 | E12644906 | Крышка | 1 |
| 0049 | E13813178 | Винт | 2 |
| 0050 | E13811439 | Шайба | 2 |
| 0051 | E12646197 | Кронштейн в сборе | 2 |
| 0052 | E12646856 | Баффле | 1 |
| 0053 | E12646971 | Лоувер | 5 |
| 0054 | E955120 | Винт | 2 |
| 0055 | E13810989 | Винт | 4 |
| 0056 | E13811429 | Шайба | 4 |
| 0057 | E12652265 | Кронштейн | 2 |
| 0058 | VD SUPSD BY E12663390 | ENG LTS | 1 |
| 0060 | E12644905 | Моулдинг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
