9330-Сервисный центральный линии — HITACHI EH1100-3

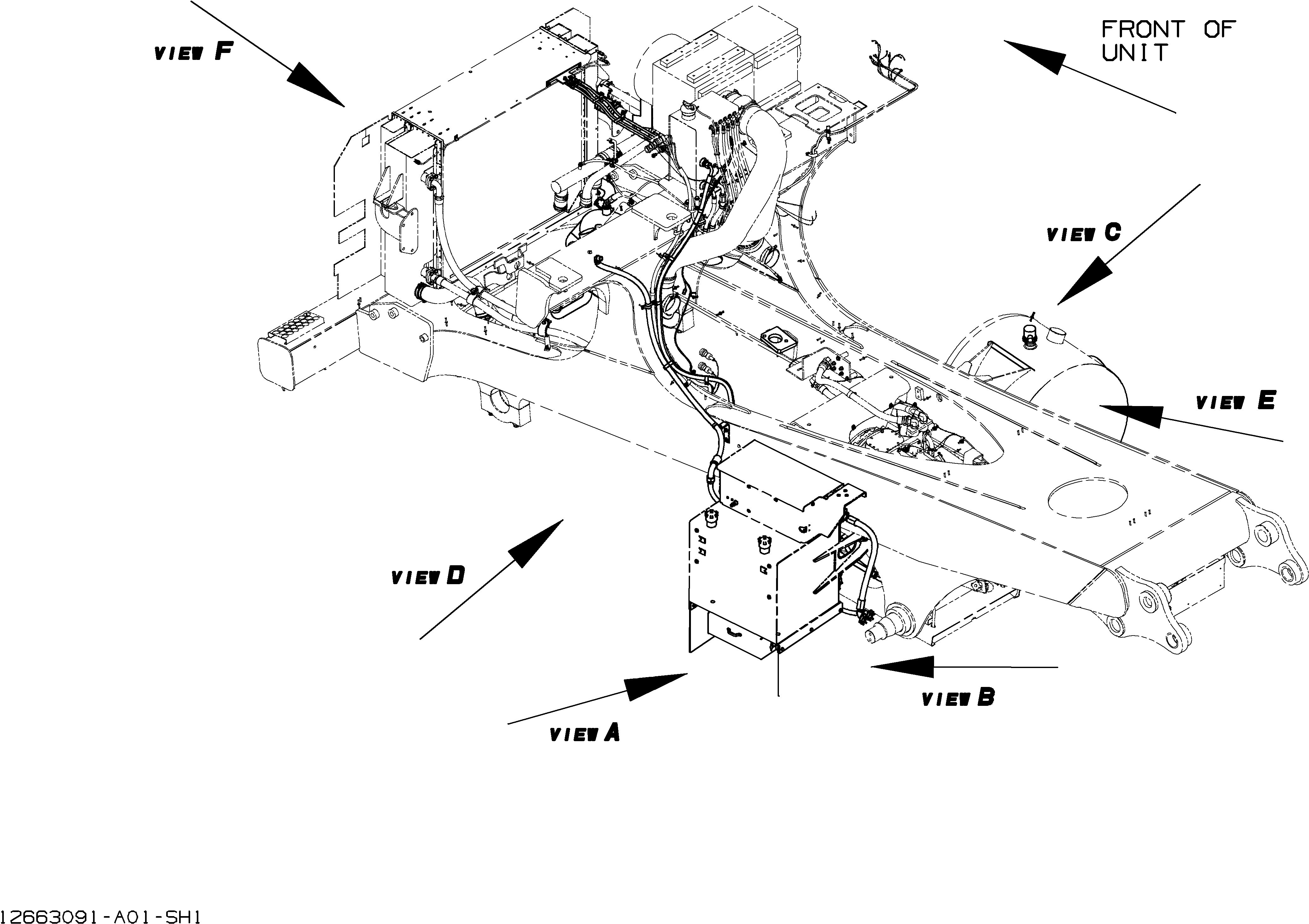

Заводская схема «9330-Сервисный центральный линии» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12599887 | 9335-Сервисный центральный короб | 1 |
| 0002 | E4006455 | Ниппель | 1 |
| 0003 | E4006456 | Колпачок | 1 |
| 0004 | E4078905 | Ниппель | 1 |
| 0005 | E4078906 | Колпачок | 1 |
| 0006 | E2542044 | Ниппель | 2 |
| 0007 | E4078897 | Колпачок | 2 |
| 0008 | E4006457 | Штуцер | 1 |
| 0009 | E4034456 | Ниппель | 1 |
| 0010 | E4085332 | Клапан | 1 |
| 0011 | E4078898 | Колпачок | 1 |
| 0013 | E13807360 | Угловой штуцер | 2 |
| 0014 | E13814179 | Адаптер | 5 |
| 0015 | E13814180 | Адаптер | 1 |
| 0016 | E13806741 | Тройник | 1 |
| 0017 | E13813604 | Колпачок | 1 |
| 0018 | E13814232 | Адаптер | 1 |
| 0019 | E13806664 | Угловой штуцер | 2 |
| 0020 | E13805358 | Разъём | 2 |
| 0021 | E13802221 | Втулка | 1 |
| 0022 | E13802226 | Втулка | 1 |
| 0025 | E13808097 | Хомут | 2 |
| 0026 | E13813373 | Хомут | 19 |
| 0027 | E13808104 | Хомут | 2 |
| 0028 | E13805003 | Хомут | 1 |
| 0029 | E13808113 | Хомут | 1 |
| 0030 | E4025321 | Хомут | 3 |
| 0031 | E13808116 | Хомут | 2 |
| 0032 | E13810682 | Винт | 1 |
| 0033 | E13810684 | Винт | 16 |
| 0034 | EHJ921225 | Винт | 4 |
| 0035 | E13811431 | Шайба | 40 |
| 0036 | E13811459 | Шайба | 4 |
| 0037 | E13807441 | Блокировка гайка | 23 |
| 0038 | E12648880 | Угол | 2 |
| 0039 | E12648879 | Мудфлап | 2 |
| 0040 | E12648881 | Штанга | 2 |
| 0041 | E4016120 | Студ-велд | 6 |
| 0043 | E13896075 | Шланг в сборе | 2 |
| 0044 | E13896076 | Шланг в сборе | 1 |
| 0045 | E13896077 | Шланг в сборе | 1 |
| 0046 | E13896078 | Шланг в сборе | 1 |
| 0047 | E13896079 | Шланг в сборе | 1 |
| 0048 | E12599882 | Шланг в сборе | 1 |
| 0049 | E4002780 | Разъём | 1 |
| 0050 | E9107835 | Клапан | 1 |
| 0051 | E4014756 | Хомут | 20 |
| 0052 | E13813180 | Винт | 1 |
| 0053 | E13811439 | Шайба | 2 |
| 0054 | E13812443 | Блокировка гайка | 1 |
| 0055 | E13807359 | Угловой штуцер | 1 |
| 0056 | E13896105 | Шланг в сборе | 1 |
| 0057 | EHJ921025 | Болт | 2 |
| 0058 | E13812664 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
