2605-Охлаждение линес-енгине — HITACHI EH1100-3

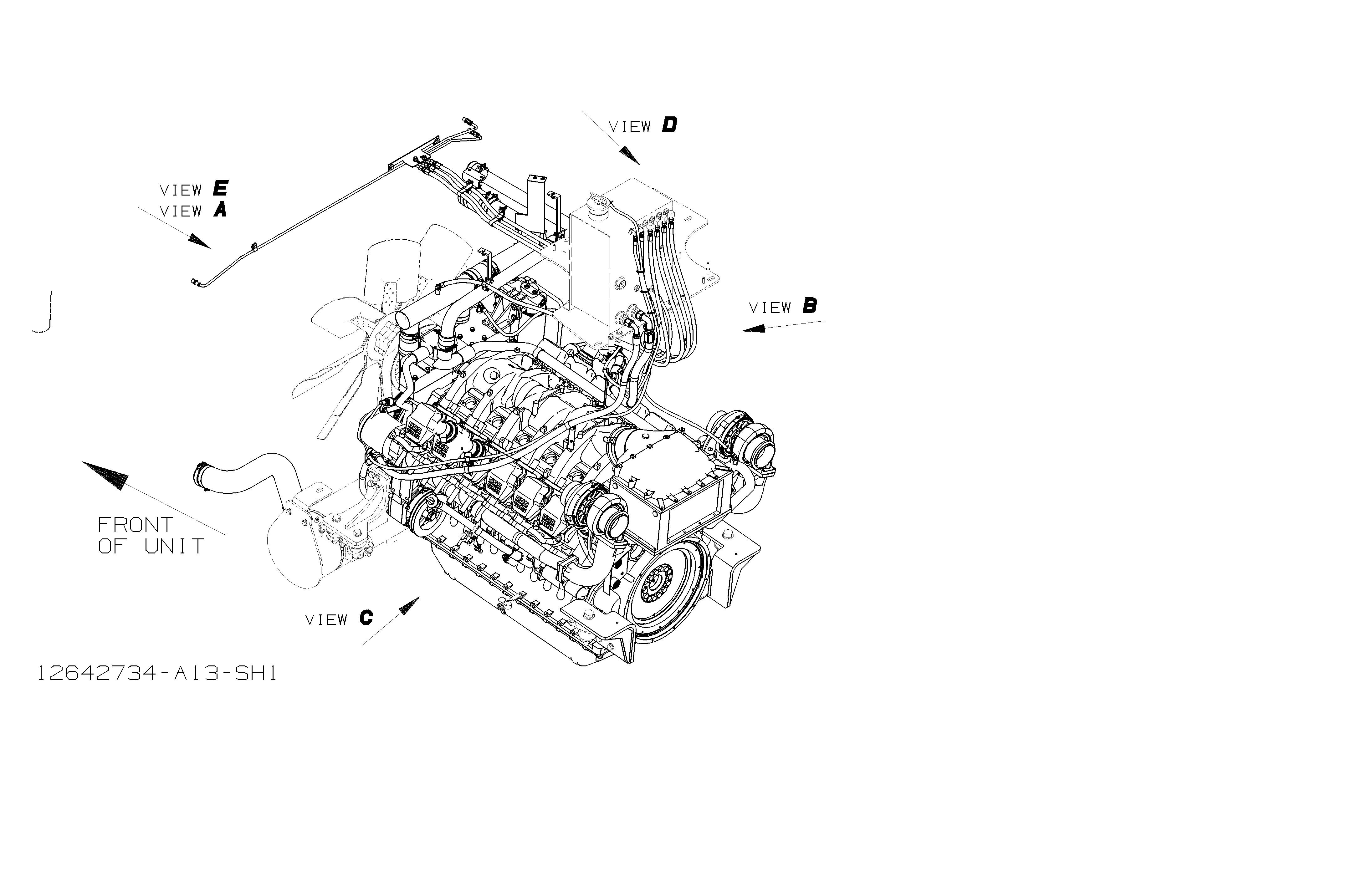

Заводская схема «2605-Охлаждение линес-енгине» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12647070 | Трубка узел в сборе | 1 |
| 0002 | E12647071 | Трубка узел в сборе | 1 |
| 0003 | E12647072 | Трубка узел в сборе | 1 |
| 0004 | E13807396 | Разъём | 2 |
| 0005 | E13804283 | Разъём | 1 |
| 0006 | E13805004 | Хомут | 5 |
| 0007 | E13811033 | Винт | 1 |
| 0008 | E13811191 | Блокировка гайка | 37 |
| 0009 | E13809946 | Кламп-т-болт | 12 |
| 0010 | E9242551 | Шланг в сборе | 1 |
| 0011 | E13809941 | Кламп-т-болт | 8 |
| 0012 | E4005921 | Шланг в сборе | 1 |
| 0013 | E4016485 | Шланг в сборе | 1 |
| 0014 | E13895973 | Шланг в сборе | 1 |
| 0015 | E13807381 | Угловой штуцер | 2 |
| 0017 | E13809947 | Кламп-т-болт | 8 |
| 0018 | E9227018 | Шланг в сборе | 1 |
| 0019 | E13895857 | Шланг в сборе | 1 |
| 0021 | E12638034 | Кронштейн велдмент | 1 |
| 0022 | E13803390 | Унион | 3 |
| 0023 | E13804188 | Блокировка гайка | 3 |
| 0024 | E13811431 | Шайба | 55 |
| 0025 | E13811036 | Винт | 16 |
| 0027 | E12591964 | Кронштейн | 1 |
| 0028 | E13813285 | Винт | 2 |
| 0029 | E13811430 | Шайба | 2 |
| 0030 | E13805003 | Хомут | 7 |
| 0031 | E13803035 | Хомут | 12 |
| 0032 | E12647331 | Трубка | 1 |
| 0033 | E12647130 | Трубка | 1 |
| 0034 | E12637474 | Трубка велдмент | 1 |
| 0035 | E12642697 | Шланг | 1 |
| 0036 | E12637440 | Трубка | 1 |
| 0037 | E12644867 | Шланг | 1 |
| 0038 | E12647105 | Трубка | 1 |
| 0041 | E13813387 | Хомут | 7 |
| 0042 | E4014756 | Хомут | 3 |
| 0043 | E13896164 | Шланг | 9 |
| 0044 | E12623923 | Кронштейн | 2 |
| 0045 | E4016138 | Шланг | 2 |
| 0046 | E13809945 | Кламп-т-болт | 6 |
| 0047 | E13807524 | Угловой штуцер | 1 |
| 0047.1 | E13806937 | Уплотнительное кольцо | 1 |
| 0048 | E13813729 | Адаптер | 1 |
| 0048.1 | E13804042 | Уплотнительное кольцо | 1 |
| 0048.2 | E13813844 | Ретаининг кольцо | 1 |
| 0049 | E13807359 | Угловой штуцер | 2 |
| 0051 | E13813805 | Адаптер | 1 |
| 0051.1 | E13805300 | Уплотнительное кольцо | 1 |
| 0051.2 | E13813845 | Ретаининг кольцо | 1 |
| 0052 | E13813768 | Адаптер | 1 |
| 0052.1 | E13813522 | Уплотнительное кольцо | 1 |
| 0052.2 | E13813846 | Ретаининг кольцо | 1 |
| 0053 | E13802218 | Переходник | 1 |
| 0054 | E12626499 | Хомут | 1 |
| 0056 | E12646352 | Кронштейн | 1 |
| 0057 | E9030744 | Шланг | 117 |
| 0059 | E13811037 | Винт | 4 |
| 0060 | E13808104 | Хомут | 2 |
| 0061 | E13811175 | Гайка | 2 |
| 0062 | E12647128 | Кронштейн | 1 |
| 0063 | E12647127 | Кронштейн | 1 |
| 0064 | E12647129 | Кронштейн | 1 |
| 0065 | E12586269 | Кронштейн | 1 |
| 0066 | E12597831 | Уплотнительная втулка | 1 |
| 0067 | E4075489 | Хомут | 2 |
| 0068 | E4075490 | Хомут | 2 |
| 0069 | E13811458 | Шайба | 6 |
| 0071 | E12611682 | Хомут | 1 |
| 0072 | E13895974 | Шланг в сборе | 1 |
| 0073 | E13895975 | Шланг в сборе | 3 |
| 0074 | E13810036 | Хомут | 2 |
| 0076 | E13803044 | Хомут | 6 |
| 0077 | E12594537 | Кронштейн | 1 |
| 0078 | E12611517 | Шланг | 1 |
| 0079 | E12647151 | Кронштейн | 1 |
| 0080 | E13810013 | Хомут | 1 |
| 0081 | E13807383 | Угловой штуцер | 1 |
| 0082 | E12597830 | Уплотнительная втулка | 1 |
| 0083 | E13809942 | Кламп-т-болт | 2 |
| 0084 | E9114902 | Шланг | 1 |
| 0085 | E12651348 | Кронштейн | 1 |
| 0086 | E12651290 | Кронштейн | 3 |
| 0087 | E13810024 | Хомут | 3 |
| 0088 | E13896116 | Шланг в сборе | 3 |
| 0089 | E12658256 | Браккет-суппорт | 1 |
| 0090 | E13811034 | Винт | 2 |
| 0091 | E12662251 | Шланг | 1 |
| 0092 | E12663227 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
