8620-Отопитель шланги, шасси — HITACHI EH1100-3

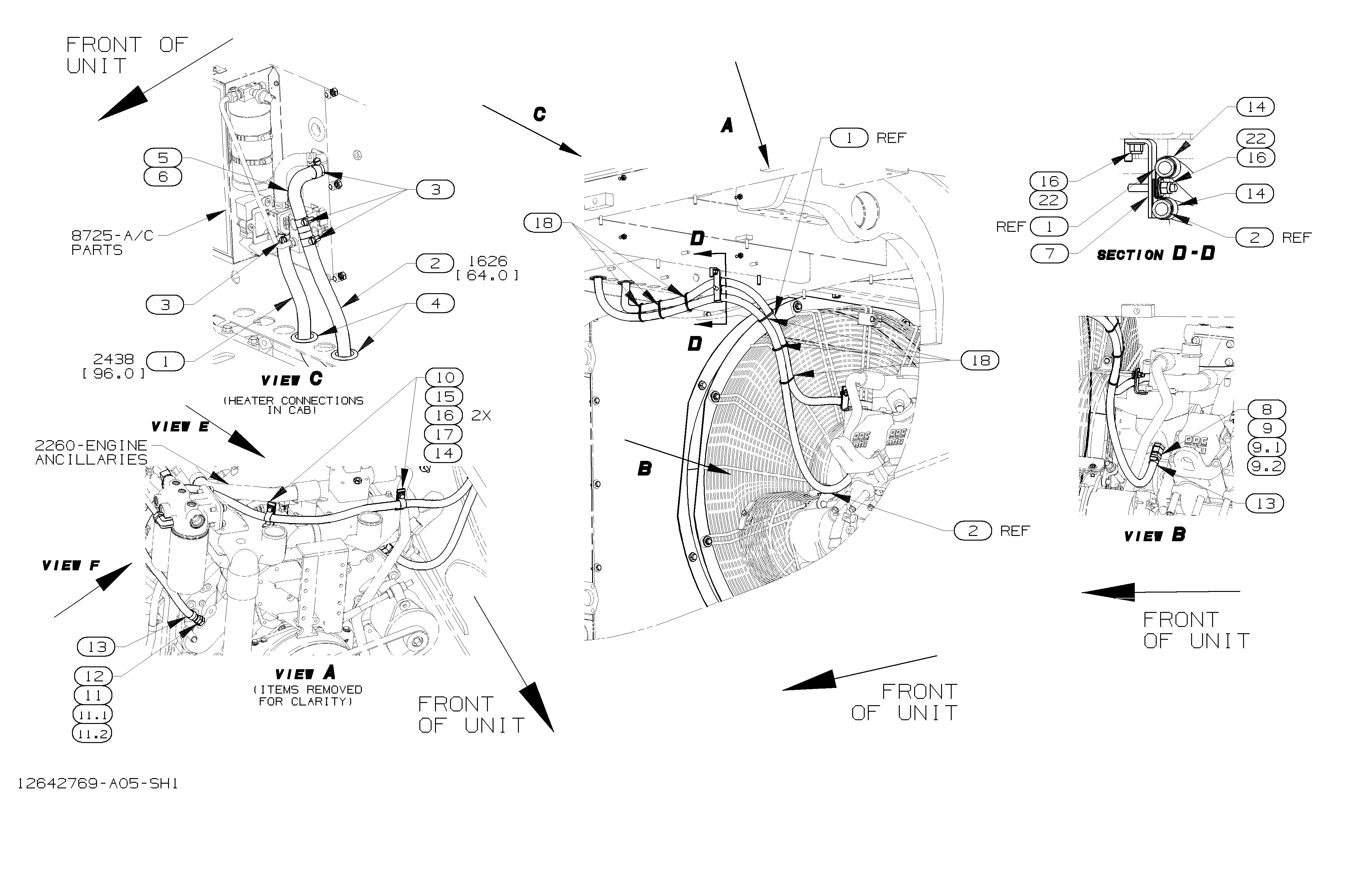

Заводская схема «8620-Отопитель шланги, шасси» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E9126040 | Хосе-хеатер-булк | 96 |
| 0002 | E9126040 | Хосе-хеатер-булк | 64 |
| 0003 | E13803305 | Шланг хомут | 4 |
| 0004 | E4002063 | Уплотнительная втулка | 2 |
| 0005 | E12594939 | Угловой штуцер | 1 |
| 0006 | E12594940 | Сплике | 1 |
| 0007 | E12596599 | Кронштейн | 1 |
| 0008 | E13813902 | Штуцер | 1 |
| 0009 | E13813736 | Адаптер | 1 |
| 0010 | E12619639 | Кронштейн | 2 |
| 0011 | E13813735 | Адаптер | 1 |
| 0012 | E13813752 | Концевой штуцер | 1 |
| 0013 | E13803306 | Шланг хомут | 2 |
| 0014 | E13808101 | Хомут | 4 |
| 0015 | E13811036 | Винт | 4 |
| 0016 | E13811431 | Шайба | 10 |
| 0017 | E13807441 | Блокировка гайка | 4 |
| 0018 | E4002067 | Трос TIE | 6 |
| 0019 | E13803047 | Хомут | 1 |
| 0020 | E13808097 | Хомут | 2 |
| 0021 | E13803040 | Хомут | 1 |
| 0022 | E13807441 | Блокировка гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
