9005-Подъёмный механизм линес-кхассис — HITACHI EH1100-3

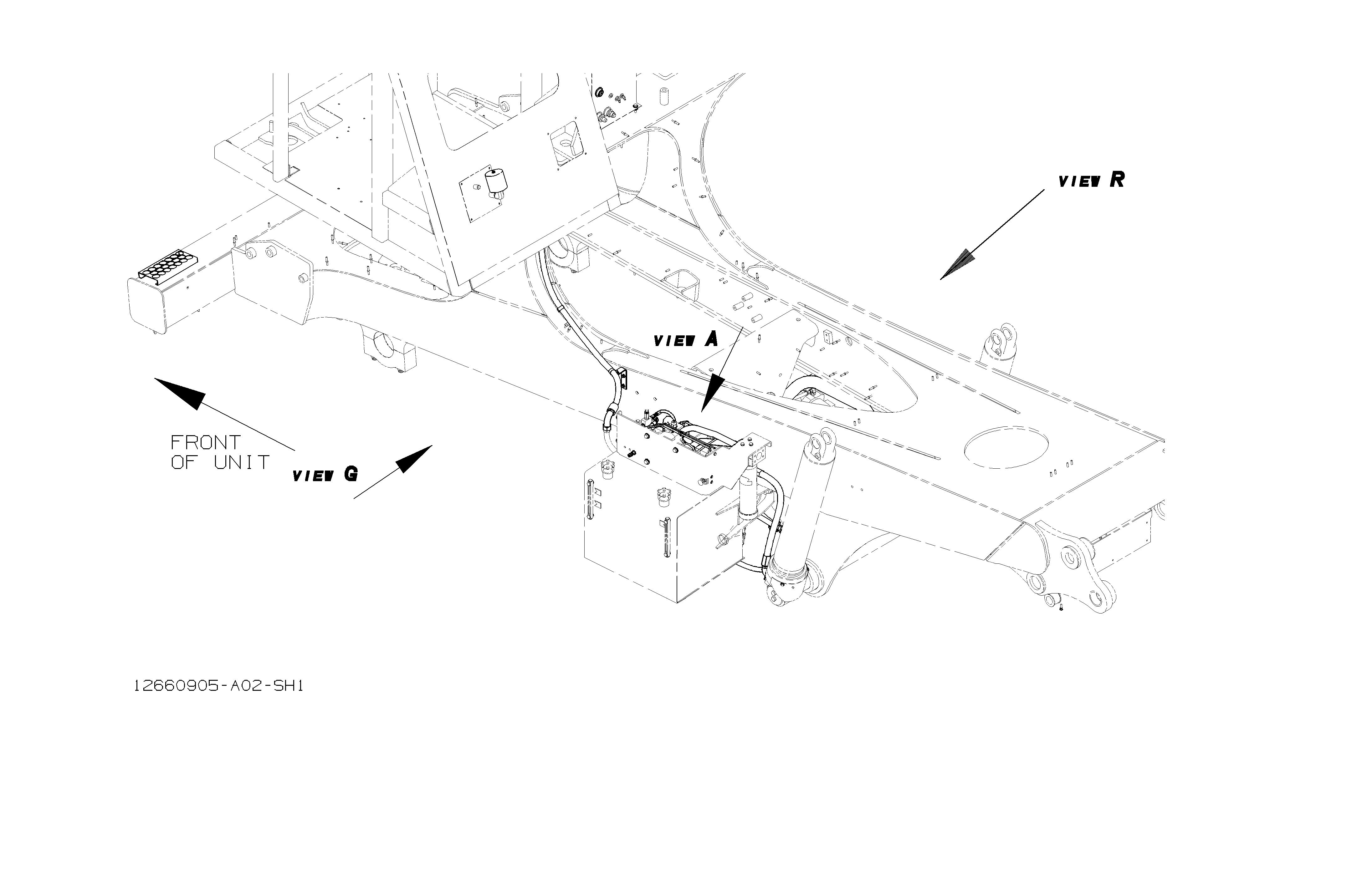

Заводская схема «9005-Подъёмный механизм линес-кхассис» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12588084 | Трубка узел в сборе | 1 |
| 0002 | E13811478 | Фланец | 2 |
| 0003 | E13811122 | Винт | 4 |
| 0004 | E13805316 | Уплотнительное кольцо | 1 |
| 0005 | E12588103 | Шланг | 1 |
| 0006 | E13805087 | Кламп-т-болт | 4 |
| 0007 | E13895927 | Шланг в сборе | 1 |
| 0008 | E13811475 | Фланец | 8 |
| 0009 | E13811075 | Винт | 20 |
| 0010 | E13804047 | Уплотнительное кольцо | 4 |
| 0011 | E12646612 | Кронштейн | 1 |
| 0012 | E13813489 | Корпус | 1 |
| 0013 | E12662297 | Трубка узел в сборе | 1 |
| 0014 | E12642663 | Трубка узел в сборе | 1 |
| 0015 | E12615325 | У-болт | 1 |
| 0016 | E13811431 | Шайба | 20 |
| 0017 | E13811191 | Блокировка гайка | 10 |
| 0018 | E13811040 | Винт | 2 |
| 0019 | E12597830 | Уплотнительная втулка | 1 |
| 0020 | E4075489 | Хомут | 1 |
| 0021 | E4075490 | Хомут | 1 |
| 0022 | E13896031 | Шланг в сборе | 1 |
| 0023 | E12642655 | Трубка узел в сборе | 1 |
| 0024 | E13813491 | Корпус | 1 |
| 0025 | E12642642 | Трубка узел в сборе | 1 |
| 0026 | E13813490 | Хомут корпус | 1 |
| 0027 | E13813501 | Крышка пластина | 1 |
| 0028 | E13811430 | Шайба | 2 |
| 0029 | E13813455 | Тройник | 1 |
| 0029.1 | E13807010 | Уплотнительное кольцо | 2 |
| 0030 | E13895929 | Шланг в сборе | 1 |
| 0031 | E599637 | Шланг в сборе | 1 |
| 0032 | E13895972 | Шланг в сборе | 1 |
| 0033 | E13895932 | Шланг в сборе | 1 |
| 0034 | E13811473 | Фланец | 10 |
| 0035 | E13811036 | Винт | 33 |
| 0036 | E13811472 | Фланец | 4 |
| 0037 | E12654401 | Кронштейн велдмент | 1 |
| 0038 | E4075516 | Хомут | 1 |
| 0039 | E4075517 | Хомут | 1 |
| 0040 | E4075518 | Уплотнительная втулка | 1 |
| 0041 | E13811433 | Шайба | 5 |
| 0042 | E13811467 | Блокировка гайка | 3 |
| 0043 | E13811190 | Блокировка гайка | 2 |
| 0044 | E13813507 | Велд пластина | 1 |
| 0045 | E12642699 | Трубка узел в сборе | 1 |
| 0046 | E13811474 | Фланец | 4 |
| 0047 | E13811056 | Винт | 4 |
| 0048 | E13804046 | Уплотнительное кольцо | 2 |
| 0049 | E12642673 | Трубка узел в сборе | 1 |
| 0050 | E13811476 | Фланец | 2 |
| 0051 | E13804048 | Уплотнительное кольцо | 1 |
| 0052 | E12642505 | Трубка узел в сборе | 1 |
| 0053 | E13811069 | Винт | 4 |
| 0054 | E13806129 | Разъём | 5 |
| 0054.1 | E13804042 | Уплотнительное кольцо | 1 |
| 0054.2 | E13804056 | Уплотнительное кольцо | 1 |
| 0055 | E13806757 | Тройник | 2 |
| 0055.1 | E13804042 | Уплотнительное кольцо | 2 |
| 0056 | E13806684 | Угловой штуцер | 1 |
| 0056.1 | E13804042 | Уплотнительное кольцо | 1 |
| 0057 | E13806132 | Угловой штуцер | 4 |
| 0057.1 | E13804042 | Уплотнительное кольцо | 1 |
| 0057.2 | E13804056 | Уплотнительное кольцо | 1 |
| 0058 | E13806131 | Тройник | 1 |
| 0058.1 | E13804056 | Уплотнительное кольцо | 1 |
| 0058.2 | E13804042 | Уплотнительное кольцо | 2 |
| 0059 | E12642664 | Трубка узел в сборе | 1 |
| 0060 | E13807491 | Разъём | 1 |
| 0061 | E13895936 | Шланг в сборе | 1 |
| 0062 | E13895933 | Шланг в сборе | 1 |
| 0063 | E13895934 | Шланг в сборе | 1 |
| 0064 | E13896056 | Шланг в сборе | 1 |
| 0065 | E12644957 | Трубка узел в сборе | 1 |
| 0066 | E12596346 | Трубка узел в сборе | 1 |
| 0067 | E13808094 | Хомут | 1 |
| 0068 | E13806125 | Тройник | 1 |
| 0068.1 | E13804042 | Уплотнительное кольцо | 2 |
| 0068.2 | E13804056 | Уплотнительное кольцо | 1 |
| 0069 | E12590600 | Разъём | 1 |
| 0070 | E4093187 | Коуплинг-тест | 1 |
| 0070.65 | E13804055 | Уплотнительное кольцо | 1 |
| 0071 | E13895971 | Шланг в сборе | 1 |
| 0072 | E12633430 | Кронштейн | 1 |
| 0073 | E13805003 | Хомут | 3 |
| 0074 | E13804110 | Угловой штуцер | 1 |
| 0075 | E13806128 | Угловой штуцер | 1 |
| 0075.1 | E13804056 | Уплотнительное кольцо | 1 |
| 0075.2 | E13804042 | Уплотнительное кольцо | 1 |
| 0076 | E13805313 | Уплотнительное кольцо | 5 |
| 0077 | E13805310 | Уплотнительное кольцо | 2 |
| 0078 | E13808104 | Хомут | 3 |
| 0079 | E13808110 | Хомут | 2 |
| 0080 | E4075519 | Хомут | 1 |
| 0081 | E4075520 | Хомут | 1 |
| 0082 | E4075521 | Уплотнительная втулка | 1 |
| 0083 | E13803044 | Хомут | 1 |
| 0084 | E13801458 | Угловой штуцер | 1 |
| 0085 | E13803026 | Хомут | 1 |
| 0086 | E13803020 | Хомут | 1 |
| 0087 | E13810993 | Винт | 1 |
| 0088 | E13811189 | Блокировка гайка | 1 |
| 0089 | E13811429 | Шайба | 2 |
| 0090 | E13803051 | Хомут | 1 |
| 0091 | E13813502 | Крышка | 1 |
| 0092 | E12613012 | Кронштейн | 1 |
| 0093 | E13811046 | Винт | 2 |
| 0094 | E13811043 | Винт | 2 |
| 0095 | E13814343 | Винт | 1 |
| 0096 | E13811435 | Шайба | 3 |
| 0097 | E13811469 | Блокировка гайка | 1 |
| 0098 | E13811458 | Шайба | 1 |
| 0099 | EHJ921016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
