3730-Кмпнт подъёмный механизм и CTR CSL кабина — HITACHI EH1100-3

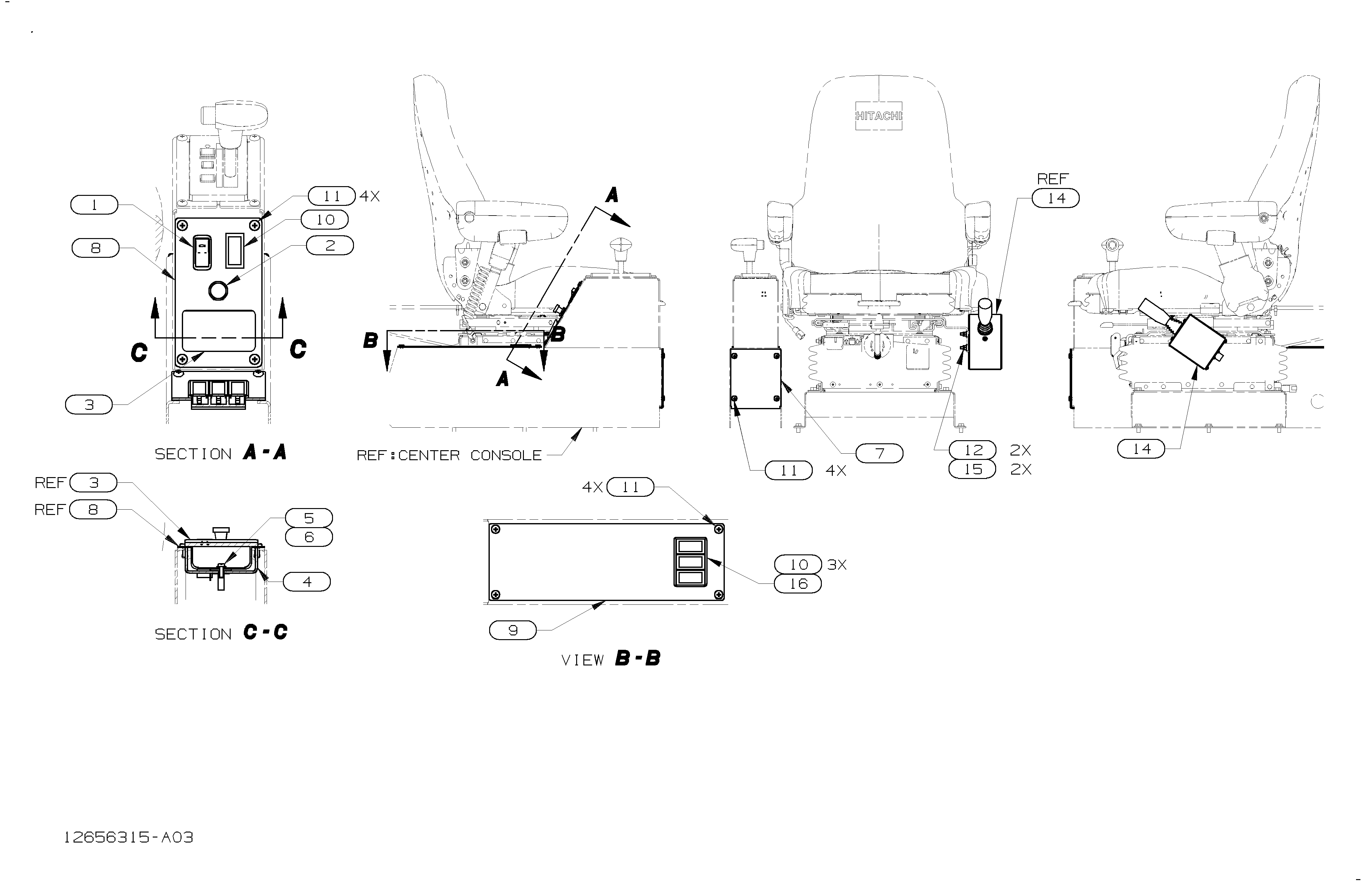

Заводская схема «3730-Кмпнт подъёмный механизм и CTR CSL кабина» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12651645 | Выключатель | 1 |
| 0002 | EH4357862 | Лигхтер | 1 |
| 0003 | EH4350398 | Асхтрай | 1 |
| 0004 | E12643811 | Хомут в сборе | 1 |
| 0005 | E13813178 | Винт | 1 |
| 0006 | E13811439 | Шайба | 1 |
| 0007 | E12642712 | Крышка | 1 |
| 0008 | E12642716 | Панель | 1 |
| 0009 | E12663337 | Пластина | 1 |
| 0010 | E12587315 | Крышка | 4 |
| 0011 | E12567322 | Винт | 12 |
| 0012 | E13811429 | Шайба | 2 |
| 0014 | E12660100 | 9185-Подъёмный механизм рычаг управления | 1 |
| 0015 | E13811189 | Блокировка гайка | 2 |
| 0016 | E12649647 | Рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
