Каталог запчастей HITACHI

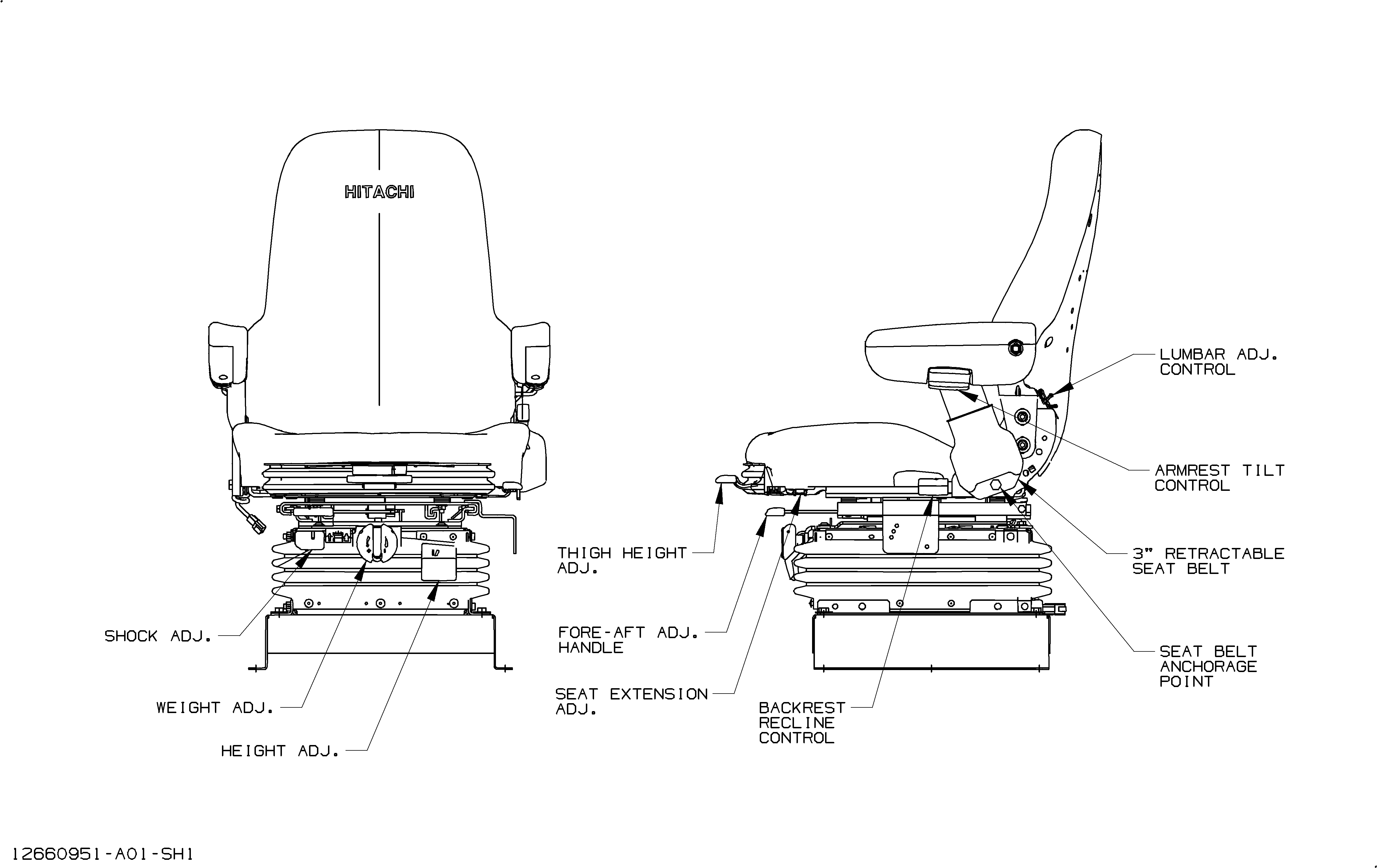

8510-OP сеат-мекх — HITACHI EH1100-3
Заводская схема «8510-OP сеат-мекх» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12981712 | Рукоять кронштейн в сборе | 1 |
| 0002 | E12981713 | В сборе | 1 |
| 0003 | E12981714 | Комплект | 1 |
| 0004 | E12981715 | Лумбар комплект | 1 |
| 0005 | E12981716 | Реклинер комплект | 1 |
| 0006 | E12981717 | Реклинер кноб | 1 |
| 0007 | E12981718 | Лумбар кноб комплект | 1 |
| 0008 | E12981719 | Скольжение пукк комплект | 1 |
| 0009 | E12982318 | Сиденье ремень 3ин-свиткх (2 палец) | 1 |
| 0011 | E12981722 | В сборе.высокий задний | 1 |
| 0012 | E12981723 | Накладка | 1 |
| 0013 | E12981724 | Гайка | 2 |
| 0014 | E12981670 | Вал | 2 |
| 0015 | E12981751 | Трубка | 4 |
| 0016 | E12981672 | Шайба | 4 |
| 0017 | E12981673 | Палец | 1 |
| 0018 | E12981674 | Ручка | 1 |
| 0019 | E12981675 | Пружина | 1 |
| 0020 | E12981676 | Подшипник | 1 |
| 0021 | E12981677 | Палец | 1 |
| 0022 | E12981678 | Втулка | 2 |
| 0023 | E12981679 | Амортизатор | 1 |
| 0024 | E12981680 | Подшипник | 2 |
| 0025 | E12981681 | Фиксатор | 1 |
| 0026 | E12981682 | Кронштейн | 1 |
| 0027 | E12981683 | Рукоять | 1 |
| 0028 | E12981684 | Палец | 1 |
| 0029 | E12981685 | Трос | 1 |
| 0030 | E12981686 | Втулка | 2 |
| 0031 | E12981687 | Втулка | 2 |
| 0033 | E12981690 | Ремень | 2 |
| 0034 | E12981691 | Направляющая | 1 |
| 0035 | E12981692 | Лента | 1 |
| 0036 | E12981693 | Трос | 2 |
| 0037 | E12981696 | Фиксатор | 2 |
| 0038 | E12981697 | Защитный чехол | 1 |
| 0039 | E12981698 | Заклёпка | 6 |
| 0040 | E12981699 | Заклёпка | 6 |
| 0041 | E12981763 | Кхристмес трее зажим | 20 |
| 0042 | E12981701 | Ретаининг кольцо | 2 |
| 0043 | E12981702 | Кулачок фолловер | 1 |
| 0044 | E12981703 | Проставка | 2 |
| 0045 | E12981706 | Палец | 1 |
| 0046 | E12981704 | Кулачок фолловер | 1 |
| 0047 | E12981705 | Палец | 1 |
| 0048 | E12981707 | Ретаининг кольцо | 2 |
| 0049 | E12981708 | Буттон | 2 |
| 0050 | E12981709 | Ретаининг кольцо | 2 |
| 0051 | E12981710 | EXT пружина | 2 |
| 0052 | E12981711 | Пружина | 2 |
| 0053 | E12981695 | Бумпер | 3 |
| 0054 | E12981784 | Подшипник вал комплект | 1 |
| 0055 | E12981785 | ADJ. схокк комплект | 1 |
| 0056 | E12981786 | Подшипник комплект | 1 |
| 0057 | E12981787 | Тетхер комплект | 1 |
| 0058 | E12981788 | Риде зоне IND. комплект | 1 |
| 0059 | E12981791 | Боот комплект | 1 |
| 0060 | E12981792 | Кулачок комплект | 1 |
| 0061 | E12981793 | Подвеска пружина комплект | 1 |
| 0062 | E12981794 | Компрессион пружина комплект | 1 |
| 0063 | E12981789 | Хеигхт регулировка кноб | 1 |
| 0064 | E12981790 | Бумпер комплект | 1 |
| 0065 | E12982514 | Хеигхт регулировка кноб комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
