5210-Задний тормоз — HITACHI EH1100-3

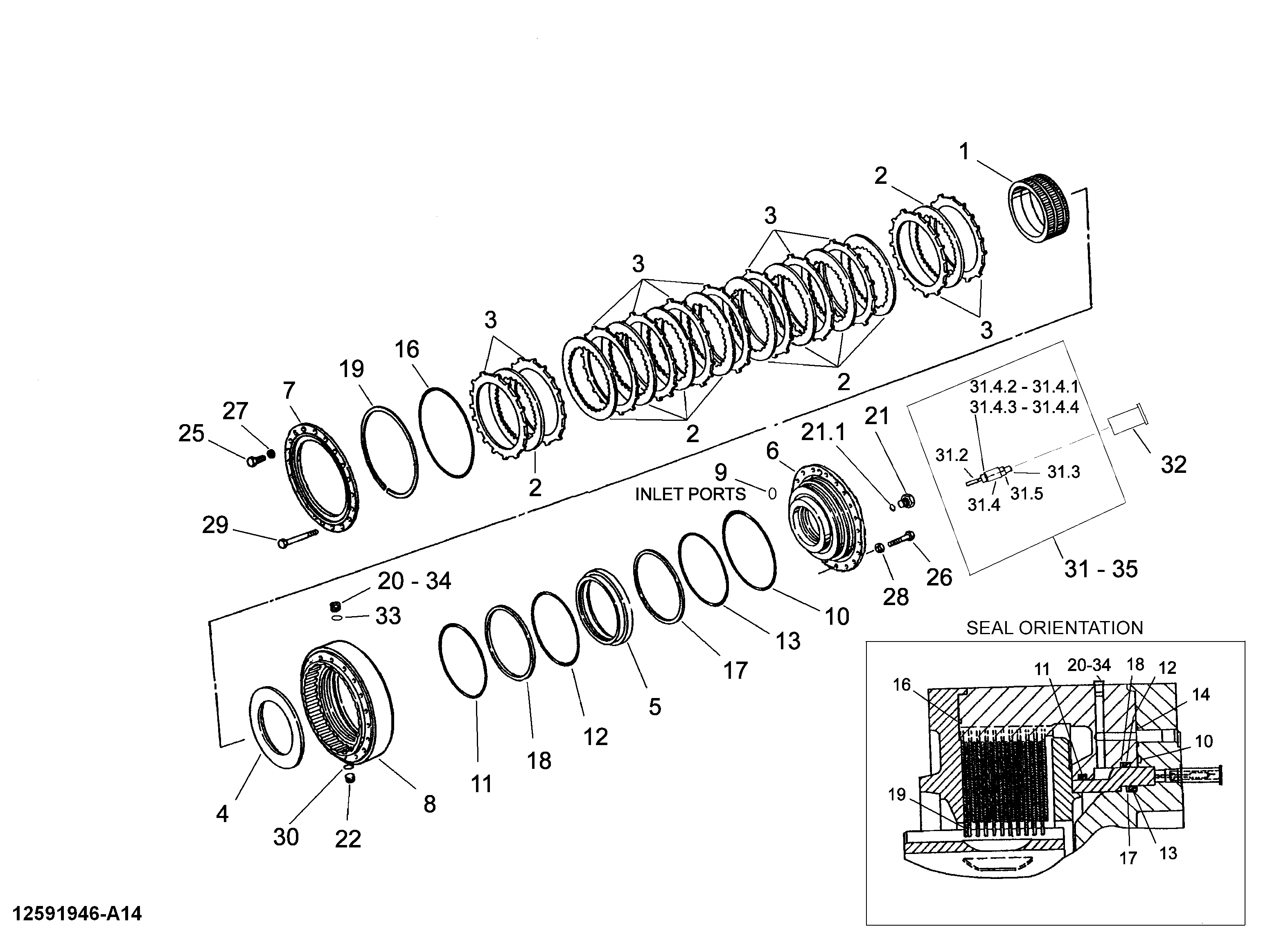

Заводская схема «5210-Задний тормоз» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12589291 | Водило | 1 |
| 0002 | E12589442 | Диск-фриктион | 10 |
| 0003 | E12589450 | Плате-реактион | 11 |
| 0004 | E12589278 | Давление пластина | 1 |
| 0005 | E12589285 | Поршень | 1 |
| 0006 | E12589393 | Задний пластина | 1 |
| 0007 | E12591948 | Концевой крышка | 1 |
| 0008 | E12629199 | Кольцо корпус | 1 |
| 0009 | E13804015 | Уплотнительное кольцо | 2 |
| 0010 | E12589755 | Уплотнительное кольцо | 1 |
| 0011 | E4059023 | Уплотнительное кольцо | 1 |
| 0012 | E13813140 | Уплотнительное кольцо | 1 |
| 0013 | E13813637 | Уплотнительное кольцо | 1 |
| 0014 | E13808438 | Уплотнительное кольцо | 3 |
| 0016 | E12589754 | Уплотнительное кольцо | 1 |
| 0017 | E13813705 | Кольцо | 1 |
| 0018 | E4059016 | Кольцо | 1 |
| 0019 | E12589768 | Кольцо | 1 |
| 0020 | E13803417 | Пробка | 2 |
| 0021 | E13807545 | Пробка | 6 |
| 0021.1 | E13804056 | Уплотнительное кольцо | 1 |
| 0022 | E13803422 | Пробка | 1 |
| 0025 | E13811123 | Винт | 20 |
| 0026 | E13811150 | Винт | 28 |
| 0027 | E13811435 | Шайба | 22 |
| 0028 | E12586630 | Шайба | 28 |
| 0029 | E13811119 | Винт | 2 |
| 0030 | E13804057 | Уплотнительное кольцо | 1 |
| 0031 | E12625723 | Механизм натяжения | 3 |
| 0031.2 | E12626799 | Палец | 1 |
| 0031.3 | E13802232 | Комплект винт | 1 |
| 0031.4 | E12625719 | Корпус узел в сборе | 1 |
| 0031.4.1 | E12625718 | Корпус | 1 |
| 0031.4.2 | E13804056 | Уплотнительное кольцо | 1 |
| 0031.4.3 | E13805989 | Уплотнительное кольцо | 1 |
| 0031.4.4 | E12625717 | Фиксатор | 1 |
| 0031.5 | E13811175 | Гайка | 1 |
| 0032 | E12626798 | Колпачок | 3 |
| 0033 | E13806935 | Уплотнительное кольцо | 2 |
| 0034 | E4021432 | Адхесиве | 1 |
| 0035 | E4087979 | Адхесиве | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
