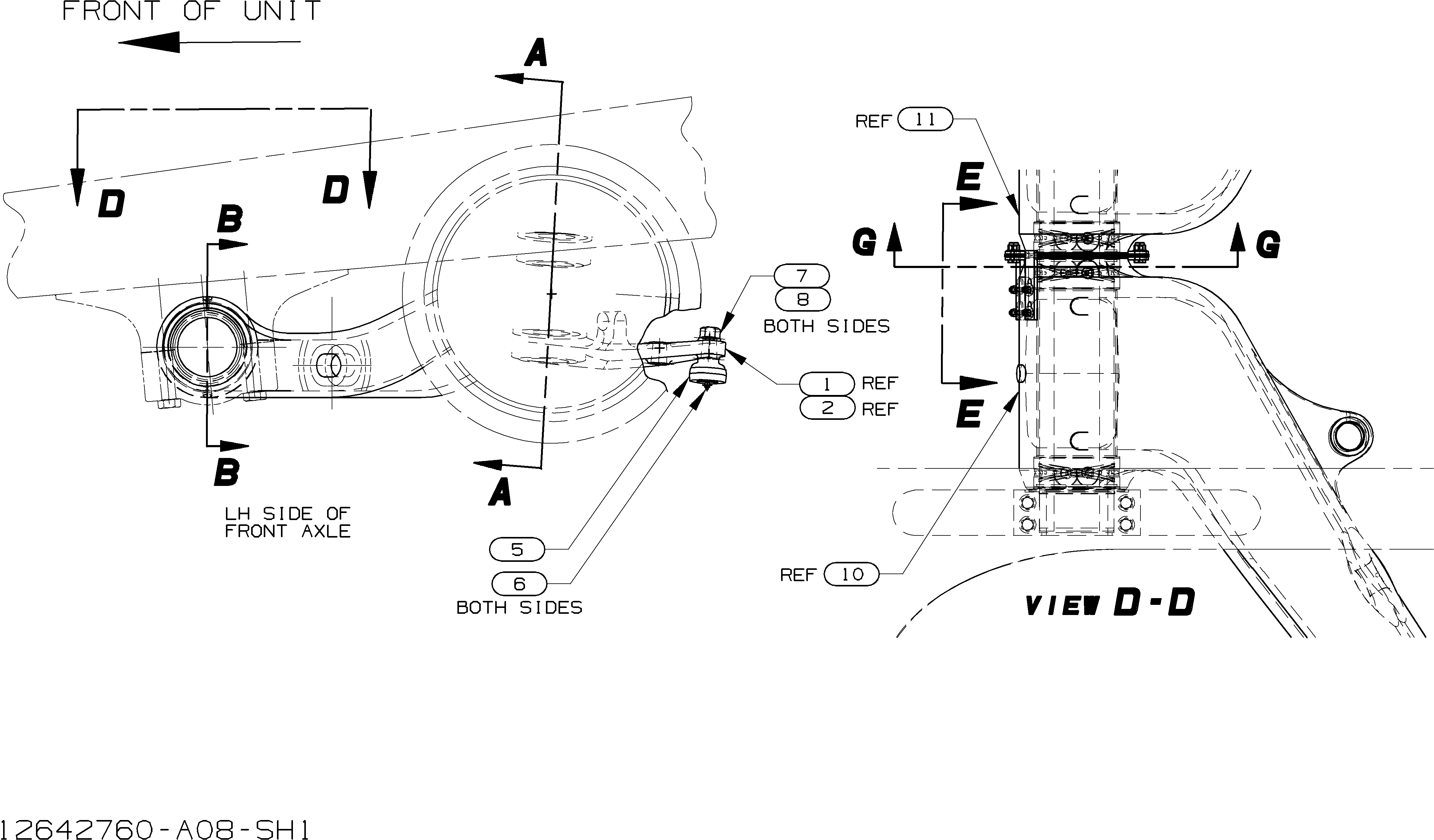

6110-Мост, передний — HITACHI EH1100-3

Заводская схема «6110-Мост, передний» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0001	E12618145	6115-Спиндле	1
0002	E12618146	6115-Спиндле	1
0003	E12597693	Кинг палец	2
0004	E12596557	Подшипник	2
0005	E12588030	6125-TIE шток	1
0006	E13801339	Смазка штуцер	10
0007	E272328	Гайка	2
0008	E13800398	Коттер палец	2
0009	E13813528	Угловой штуцер	4
0010	E12646245	Траилинг рукоять узел в сборе	1
0010.1	E12619726	Траилинг рукоять макхининг LH	1
0010.2	E12578406	Втулка	2
0010.3	E12619721	Трубка	1
0010.4	E4014717	Студ-велд	5
0010.5	E4016120	Студ-велд	4
0011	E12646244	Траилинг рукоять узел в сборе	1
0011.1	E12619723	Траилинг рукоять макхининг RH	1
0011.2	E12578406	Втулка	2
0011.3	E12619721	Трубка	1
0011.4	E4014717	Студ-велд	6
0012	E4017955	Уплотнение	4
0013	E12578366	Трубка	1
0014	E13803208	Колпачок	4
0015	E13813593	Винт	2
0016	E12617361	Пластина	2
0017	E12594762	Проставка	2
0018	E12595967	Защитный кожух	2
0019	E13811191	Блокировка гайка	12
0020	E13811431	Шайба	8
0021	E12646127	Кронштейн	2
0022	E12648504	Защита пластина	2
0023	E13801533	Смазка штуцер	2
0024	E13810542	Пробка	4
0025	E13810991	Винт	2
0026	E13811442	Шайба	4
0027	E13811189	Блокировка гайка	2
0028	E12617082	Шайба	2
0029	E12617083	Проставка	2
0030	E12617088	Резиновый уплотнение	2
0031	E12619211	Шайба	2
0032	E12619724	Регулировочная шайба	1
0033	E12619208	Регулировочная шайба	1
0034	E12619209	Регулировочная шайба	1
0035	E4007321	Пластина	4
0036	E13811037	Винт	4
0037	E12636296	Пластина	2
0038	E13811458	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
