9605-Лоадвеигх, шасси — HITACHI EH1100-3

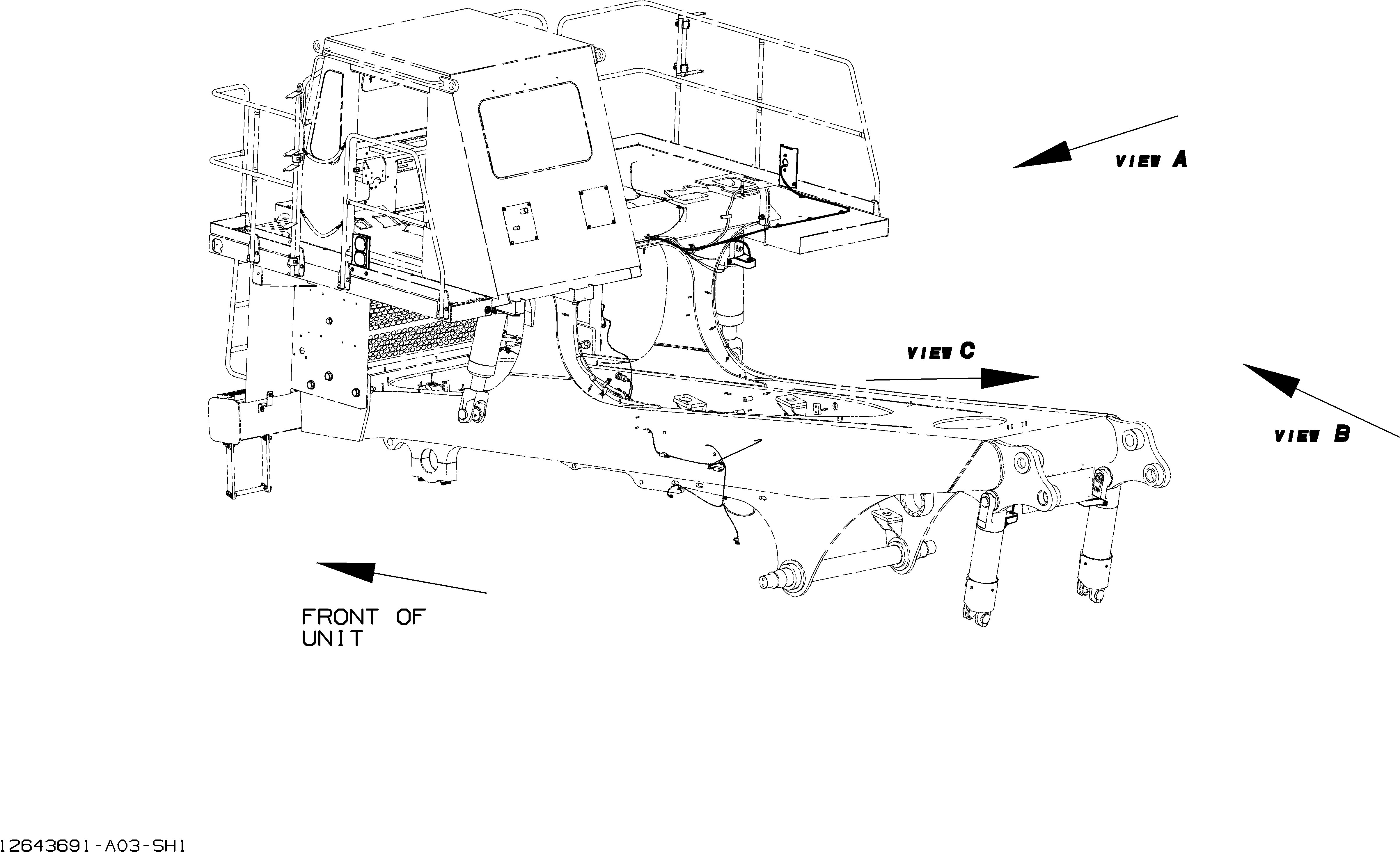

Заводская схема «9605-Лоадвеигх, шасси» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12614256 | Клапан крышка | 4 |
| 0002 | E12637942 | Узел в сборе | 4 |
| 0002.1 | E12635422 | Адаптер | 1 |
| 0002.2 | E12592477 | Клапан | 1 |
| 0002.3 | E4087756 | O - кольцо | 1 |
| 0002.4 | E12592480 | Кольцо | 1 |
| 0003 | E9173928 | Уплотнительная втулка | 5 |
| 0004 | EH4436271 | Датчик | 4 |
| 0004.1 | EH4365826 | Уплотнительное кольцо | 1 |
| 0005 | E12643431 | Провод жгут проводов- нагрузка вгх-фронт | 2 |
| 0006 | E12643432 | Провод жгут проводов- нагрузка вгх-реар | 1 |
| 0007 | E12643591 | Таил фонарь | 2 |
| 0007.1 | E12980971 | Фонарь амбер | 1 |
| 0007.2 | E12980972 | Фонарь RED | 1 |
| 0008 | E13811429 | Шайба | 4 |
| 0009 | E13812475 | Блокировка гайка | 4 |
| 0010 | E12645587 | Кронштейн | 2 |
| 0011 | E13805004 | Хомут | 16 |
| 0012 | E4002063 | Уплотнительная втулка | 1 |
| 0013 | E12587527 | Уплотнительная втулка | 2 |
| 0014 | E13810682 | Винт | 16 |
| 0015 | E13811431 | Шайба | 25 |
| 0016 | E13807441 | Блокировка гайка | 9 |
| 0017 | E4002067 | Трос TIE | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
