9105-Подъёмный механизм насос, фильтр и валвес — HITACHI EH1100-3

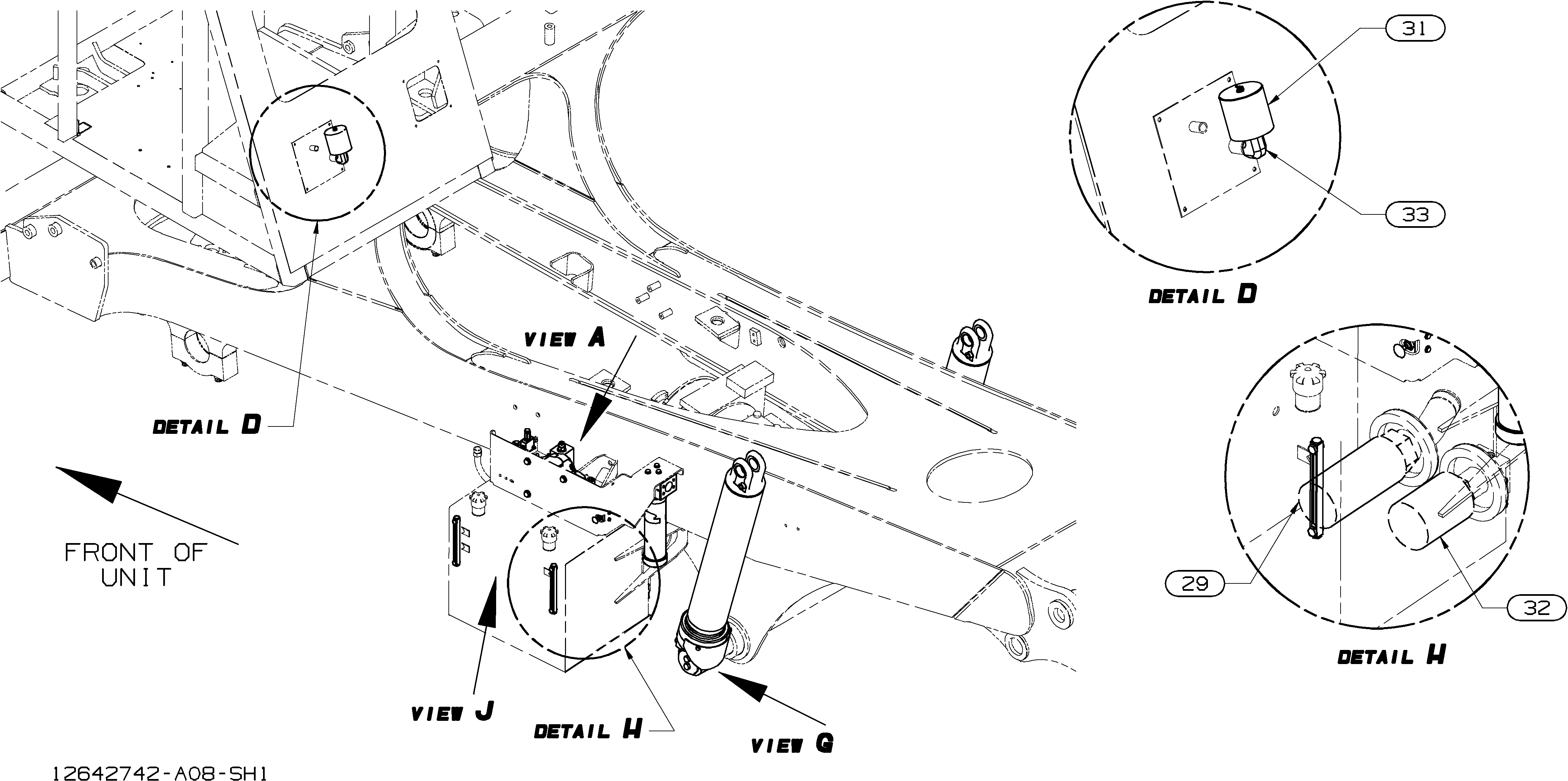

Заводская схема «9105-Подъёмный механизм насос, фильтр и валвес» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12643030 | 9145-Подъёмный механизм валве-хоист управление | 1 |
| 0002 | E13811127 | Винт | 3 |
| 0003 | E13811435 | Шайба | 6 |
| 0004 | E13811469 | Блокировка гайка | 3 |
| 0005 | E12644478 | 9160-Валве-мотион управление | 1 |
| 0006 | E13804046 | Уплотнительное кольцо | 1 |
| 0007 | E13811431 | Шайба | 4 |
| 0008 | E12591865 | 9175-Валве-бодй довн | 1 |
| 0009 | E13810998 | Винт | 4 |
| 0010 | E13811429 | Шайба | 8 |
| 0011 | E13811189 | Блокировка гайка | 4 |
| 0012 | E12591845 | 9155-Клапан давление редукинг | 1 |
| 0013 | E12643026 | 9195-Филтер-хоист | 1 |
| 0014 | E13811074 | Винт | 3 |
| 0015 | E13812665 | Шайба | 3 |
| 0016 | E12587830 | 9130-Пумп-хоист | 1 |
| 0017 | E4026548 | Шпилька | 4 |
| 0018 | E4021432 | Адхесиве | 1 |
| 0019 | E4027789 | Шайба | 4 |
| 0020 | E13811467 | Блокировка гайка | 4 |
| 0021 | E12591691 | 9140-Подъёмный механизм гидроцилиндр | 2 |
| 0022 | E4002167 | Шайба | 2 |
| 0023 | E4002165 | Втулка | 2 |
| 0024 | E4021467 | Пластина | 2 |
| 0025 | E13811147 | Винт | 4 |
| 0026 | E12620831 | Пробка | 2 |
| 0026.38 | E13804055 | Уплотнительное кольцо | 1 |
| 0027 | E4061534 | Щиток | 2 |
| 0028 | E13811033 | Винт | 4 |
| 0029 | E12578201 | Сетчатый фильтр | 1 |
| 0030 | E12567448 | 9111-Указатель сигхт | 2 |
| 0031 | E12649035 | 4620-Вент | 1 |
| 0032 | E12578205 | Диффусер | 1 |
| 0033 | E13802974 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
