9510-Корпус MTG — HITACHI EH1100-3

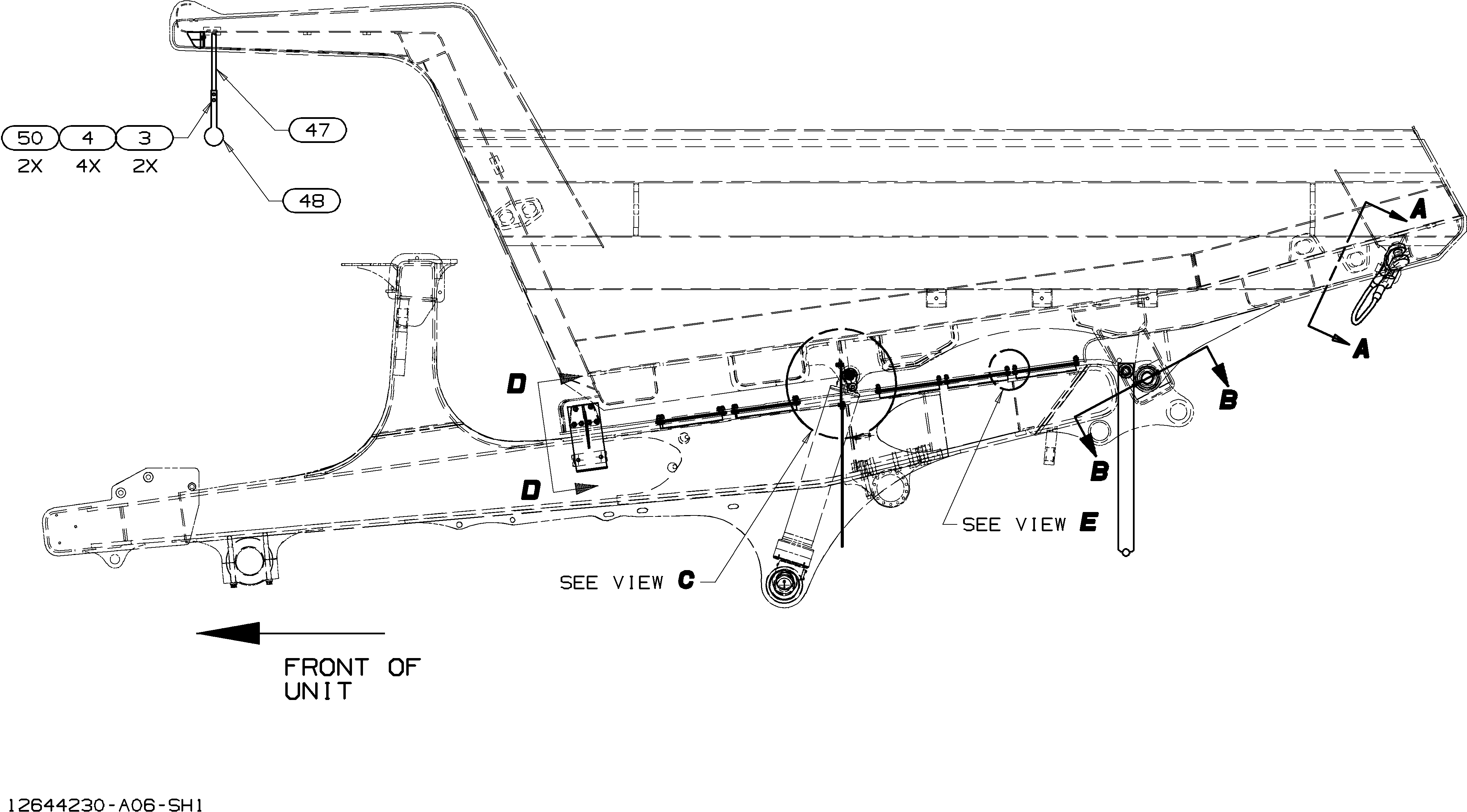

Заводская схема «9510-Корпус MTG» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12644093 | Мудфлап | 2 |
| 0002 | E13810684 | Винт | 10 |
| 0003 | E13807441 | Блокировка гайка | 12 |
| 0004 | E13811431 | Шайба | 24 |
| 0005 | E12644094 | Штанга | 2 |
| 0006 | E12644231 | Кронштейн | 2 |
| 0007 | E13811433 | Шайба | 56 |
| 0008 | E13807442 | Блокировка гайка | 48 |
| 0009 | E13810722 | Винт | 8 |
| 0010 | E12649234 | Трос | 1 |
| 0011 | E4001134 | Палец | 1 |
| 0012 | E4023879 | Втулка | 2 |
| 0013 | E9413416 | Кольцо | 4 |
| 0014 | E13801339 | Смазка штуцер | 4 |
| 0015 | E12637536 | Палец | 2 |
| 0016 | E4031958 | Регулировочная шайба | 2 |
| 0017 | E4031957 | Регулировочная шайба | 2 |
| 0018 | E4023698 | Регулировочная шайба | 2 |
| 0019 | E4025633 | Регулировочная шайба | 2 |
| 0020 | E4031956 | Регулировочная шайба | 2 |
| 0021 | E4031955 | Регулировочная шайба | 2 |
| 0022 | E4023880 | Регулировочная шайба | 10 |
| 0023 | E12619792 | Накладка узел в сборе | 10 |
| 0024 | E13807658 | Винт | 2 |
| 0025 | E13807444 | Блокировка гайка | 2 |
| 0026 | E13810724 | Винт | 40 |
| 0027 | E12635813 | Регулировочная шайба | 20 |
| 0028 | E12635814 | Регулировочная шайба | 10 |
| 0029 | E12635815 | Регулировочная шайба | 10 |
| 0033 | E12620423 | Пластина узел в сборе | 2 |
| 0034 | E12634333 | Пластина | 2 |
| 0035 | E13806306 | Винт | 4 |
| 0036 | E13806314 | Винт | 12 |
| 0037 | E13806874 | Шайба | 4 |
| 0038 | E12621971 | Пробка | 3 |
| 0039 | E13813760 | Винт | 6 |
| 0040 | E12639006 | Адхесиве | 1 |
| 0041 | E12575251 | Еджектор | 2 |
| 0042 | E12575249 | Проставка | 2 |
| 0043 | E12578305 | Проставка | 12 |
| 0044 | E13813407 | Винт | 2 |
| 0045 | E13813406 | Шайба | 4 |
| 0046 | E13807448 | Блокировка гайка | 2 |
| 0047 | E12575252 | Штанга | 1 |
| 0048 | E4014570 | Индикатор | 1 |
| 0049 | E13810991 | Винт | 2 |
| 0050 | E13810683 | Винт | 2 |
| 0051 | E13812512 | Блокировка шайба | 2 |
| 0052 | E4021535 | Втулка | 2 |
| 0053 | E13801700 | Винт | 2 |
| 0054 | E12614348 | Палец | 2 |
| 0055 | E13813551 | Удлинитель | 2 |
| 0056 | E13811076 | Винт | 2 |
| 0057 | E4012593 | Шайба | 2 |
| 0058 | E4025567 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
