4216-Крутящий момент преобразователь корпус — HITACHI EH1100-3

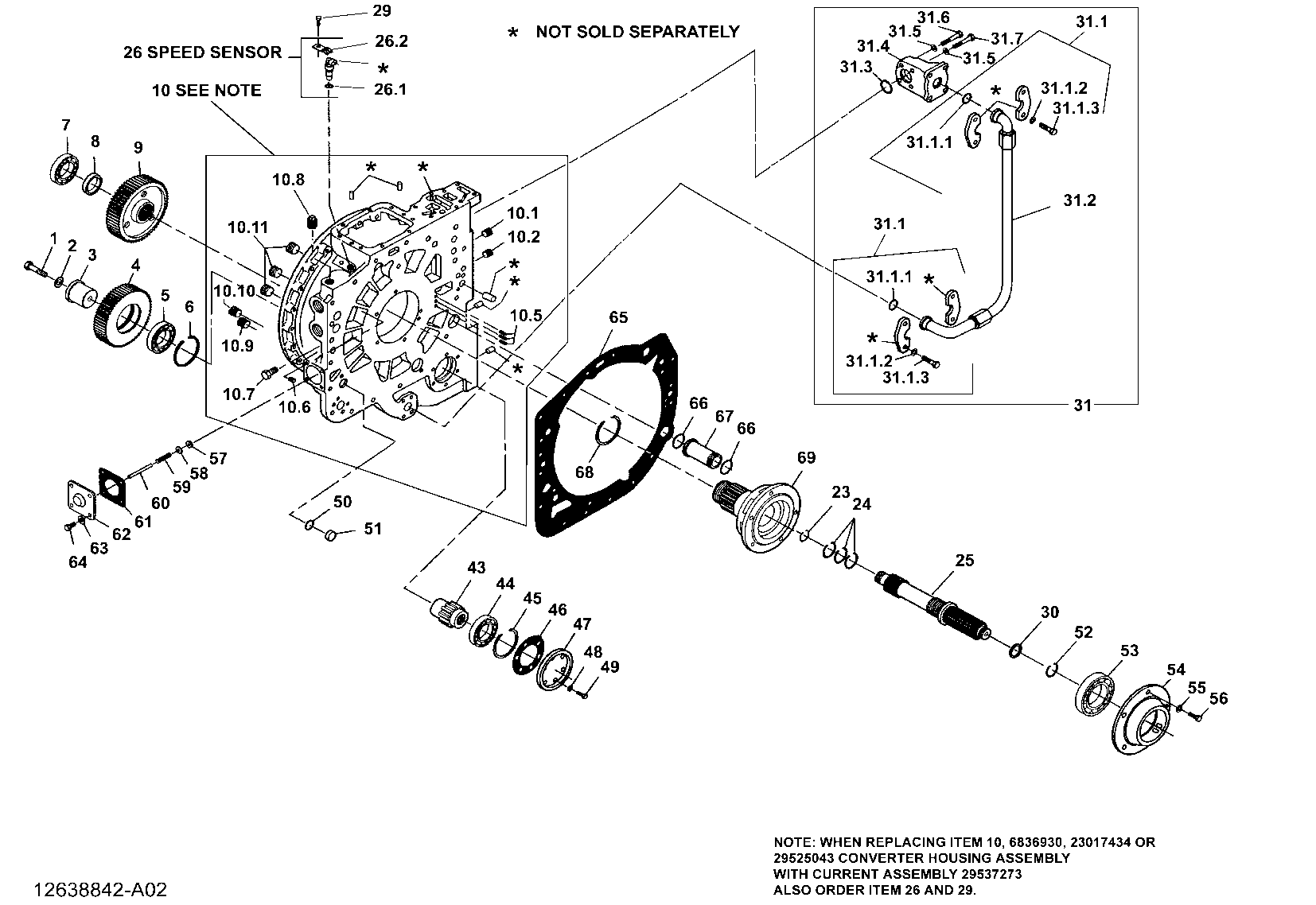

Заводская схема «4216-Крутящий момент преобразователь корпус» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E13800242 | Винт | 1 |
| 0002 | E13800830 | Блокировка шайба | 1 |
| 0003 | E6774736 | Шпиндель | 1 |
| 0004 | E6774735 | Шестерня | 1 |
| 0005 | E29539004 | Подшипник | 1 |
| 0006 | E8892840 | Стопорное кольцо | 1 |
| 0007 | E12975591 | Подшипник | 1 |
| 0008 | E6756338 | Проставка | 1 |
| 0009 | E6755986 | Шестерня | 1 |
| 0010 | E29537273 | Корпус | 1 |
| 0010.1 | E4079343 | Пробка | 1 |
| 0010.10 | E29525050 | Пробка | 1 |
| 0010.11 | E13810547 | Пробка | 3 |
| 0010.2 | E13801761 | Пробка | 1 |
| 0010.3 | E107393 | Палец | 1 |
| 0010.4 | E141264 | Палец | 4 |
| 0010.5 | E13810542 | Пробка | 3 |
| 0010.6 | E145067 | Винт | 1 |
| 0010.7 | E29525046 | Пробка | 1 |
| 0010.8 | E29542780 | Пробка | 1 |
| 0010.9 | E29527480 | Пробка | 1 |
| 0023 | E4091890 | Кольцо | 1 |
| 0024 | E4091868 | Комплект | 3 |
| 0025 | E6831068 | Вал | 1 |
| 0026 | E29509637 | Датчик | 1 |
| 0026.21 | E29503383 | Уплотнительное кольцо | 1 |
| 0026.22 | VD SUPSD BY E12982418 | Фиксатор | 1 |
| 0026.27 | VD SUPSD BY E12982418 | Фиксатор | 1 |
| 0026.28 | E29503383 | Уплотнительное кольцо | 1 |
| 0029 | E13800167 | Винт | 1 |
| 0030 | E6774290 | Кольцо | 1 |
| 0031 | E6838413 | Комплект | 1 |
| 0031.1 | E12974275 | Фланец | 2 |
| 0031.1.1 | E6830007 | Уплотнительное кольцо | 1 |
| 0031.1.2 | E13800829 | Блокировка шайба | 4 |
| 0031.1.3 | E13800215 | Винт | 4 |
| 0031.2 | E4096377 | Шланг | 1 |
| 0031.3 | E6830007 | Уплотнительное кольцо | 1 |
| 0031.4 | E6837129 | Блок | 1 |
| 0031.5 | E13800829 | Блокировка шайба | 4 |
| 0031.6 | E13800219 | Винт | 2 |
| 0031.7 | E13800220 | Винт | 2 |
| 0043 | E6769509 | HUB | 1 |
| 0044 | E12975591 | Подшипник | 1 |
| 0045 | E6753487 | Стопорное кольцо | 1 |
| 0046 | E6882702 | Прокладка | 1 |
| 0047 | E6758337 | Крышка | 1 |
| 0048 | E13800828 | Блокировка шайба | 6 |
| 0049 | E13800187 | Винт | 6 |
| 0050 | E6836923 | Уплотнение | 1 |
| 0051 | E6837821 | Пробка | 1 |
| 0052 | E4091892 | Кольцо | 1 |
| 0053 | E12975436 | Комплект | 1 |
| 0054 | E4067026 | HUB | 1 |
| 0055 | E13800830 | Блокировка шайба | 5 |
| 0056 | E13800237 | Винт | 5 |
| 0057 | E6753544 | Клапан | 1 |
| 0058 | E13806869 | Шайба | 1 |
| 0059 | E6771249 | Пружина | 1 |
| 0060 | E6755403 | Палец | 1 |
| 0061 | E12975282 | Прокладка | 1 |
| 0062 | E6758216 | Крышка | 1 |
| 0063 | E13800828 | Блокировка шайба | 4 |
| 0064 | E13800186 | Винт | 4 |
| 0065 | E6779451 | Прокладка | 1 |
| 0066 | E6830021 | Уплотнительное кольцо | 2 |
| 0067 | E6768770 | Трубка | 1 |
| 0068 | E4091891 | Кольцо | 1 |
| 0069 | E12969754 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
