5311-Клапан, тормоз управление — HITACHI EH1100-3

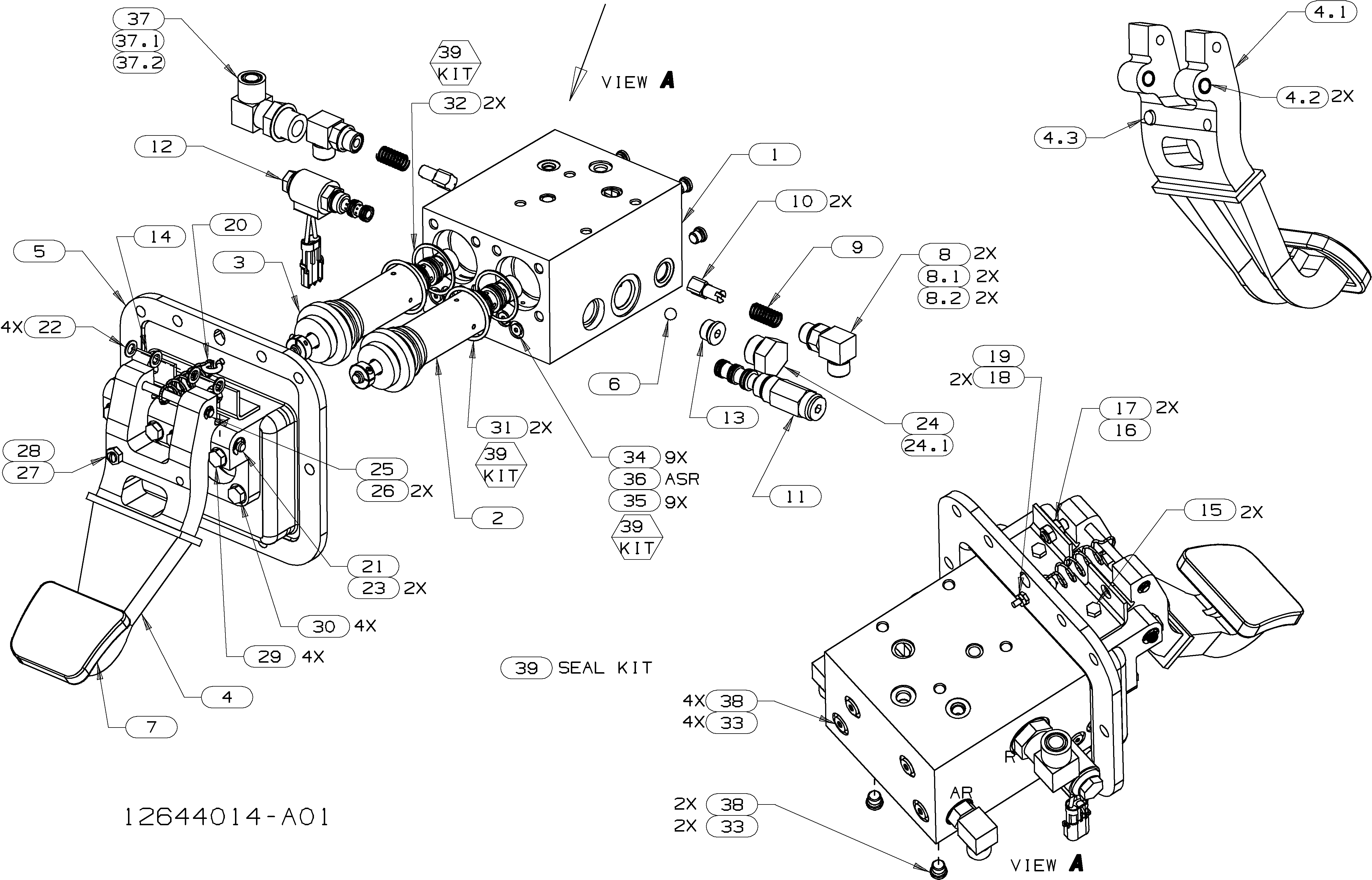

Заводская схема «5311-Клапан, тормоз управление» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12632199 | Коллектор | 1 |
| 0002 | E12639128 | 5312-Клапан | 1 |
| 0003 | E12639129 | 5312-Клапан | 1 |
| 0004 | E12572079 | Педаль | 1 |
| 0004.1 | E4086240 | Педаль | 1 |
| 0004.2 | E4087563 | Палец | 1 |
| 0004.3 | E4087542 | Втулка | 2 |
| 0005 | E12637475 | Крепление | 1 |
| 0006 | E13801351 | Шарик | 1 |
| 0007 | E4042270 | Крышка | 1 |
| 0008 | E12635938 | Угловой штуцер | 2 |
| 0008.1 | E13807009 | Уплотнительное кольцо | 1 |
| 0008.2 | E13804057 | Уплотнительное кольцо | 1 |
| 0009 | E12635939 | Пружина | 2 |
| 0010 | E12632201 | Тарельчатый клапан | 2 |
| 0011 | E12632589 | 5313-Клапан | 1 |
| 0012 | E12632588 | 5314-Клапан | 1 |
| 0013 | E12587050 | Пробка | 1 |
| 0014 | E4087565 | Кронштейн | 1 |
| 0015 | E13800152 | Винт | 2 |
| 0016 | E12575949 | Винт | 1 |
| 0017 | E114503 | Гайка | 2 |
| 0018 | E4087540 | Винт | 1 |
| 0019 | E110633 | Гайка | 2 |
| 0020 | E12588730 | Пружина | 1 |
| 0021 | E4087545 | Обджект креатед BY импорт филе | 1 |
| 0022 | E4087587 | Шайба | 4 |
| 0023 | E4087543 | Фиксатор | 2 |
| 0024 | E13807548 | Пробка | 1 |
| 0024.1 | E13804059 | Уплотнительное кольцо | 1 |
| 0025 | E4087546 | Палец | 1 |
| 0026 | E4087544 | Фиксатор | 2 |
| 0027 | E4087562 | Комплект винт | 1 |
| 0028 | E114494 | Гайка | 1 |
| 0029 | E13800199 | Винт | 4 |
| 0030 | E13800194 | Винт | 4 |
| 0031 | E13805322 | Уплотнительное кольцо | 2 |
| 0032 | E13803934 | Кольцо | 2 |
| 0033 | E13803419 | Пробка | 6 |
| 0034 | E13803417 | Пробка | 9 |
| 0035 | E13813691 | Уплотнительное кольцо | 9 |
| 0036 | E13813922 | Сеалант | 1 |
| 0037 | E13806672 | Угловой штуцер | 1 |
| 0037.1 | E13804059 | Уплотнительное кольцо | 1 |
| 0037.2 | E13804043 | Уплотнительное кольцо | 1 |
| 0038 | E13804055 | Уплотнительное кольцо | 6 |
| 0039 | E12638420 | Комплект уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
