4325-Транс коолер-линес и MTG — HITACHI EH1100-3

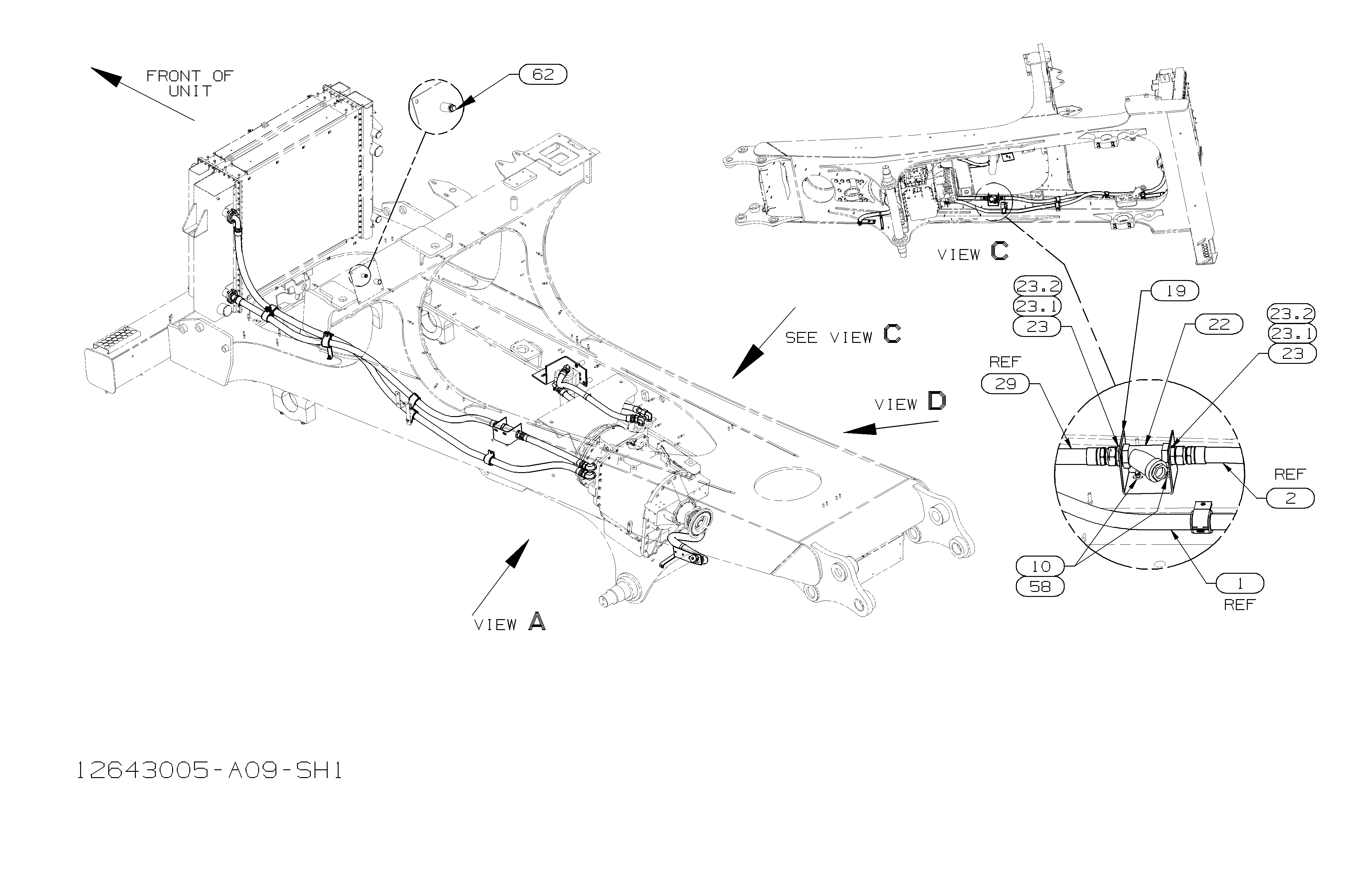

Заводская схема «4325-Транс коолер-линес и MTG» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E13895893 | Шланг в сборе | 1 |
| 0002 | E13895890 | Шланг в сборе | 1 |
| 0003 | E12003245 | Кронштейн | 2 |
| 0006 | E4075492 | Хомут | 7 |
| 0007 | E4075493 | Хомут | 7 |
| 0008 | E4075494 | Уплотнительная втулка | 7 |
| 0009 | E13811431 | Шайба | 8 |
| 0010 | E13811191 | Блокировка гайка | 11 |
| 0012 | E13811036 | Винт | 1 |
| 0013 | E13808119 | Хомут | 1 |
| 0014 | E13811075 | Винт | 12 |
| 0015 | E13811433 | Шайба | 4 |
| 0016 | E4007683 | Шайба | 8 |
| 0017 | E13811432 | Шайба | 3 |
| 0018 | E13811055 | Винт | 3 |
| 0019 | E12620412 | Кронштейн | 1 |
| 0022 | E12591572 | Сетчатый фильтр | 1 |
| 0023 | E13806645 | Разъём | 2 |
| 0023.1 | E13804062 | Уплотнительное кольцо | 1 |
| 0023.2 | E13807013 | Уплотнительное кольцо | 1 |
| 0024 | E13804048 | Уплотнительное кольцо | 2 |
| 0025 | E13811476 | Фланец | 4 |
| 0026 | E12616685 | Пластина | 1 |
| 0027 | E13806665 | Угловой штуцер | 2 |
| 0027.1 | E13804061 | Уплотнительное кольцо | 1 |
| 0027.2 | E13807012 | Уплотнительное кольцо | 1 |
| 0028 | E13806682 | Угловой штуцер | 2 |
| 0028.1 | E13804061 | Уплотнительное кольцо | 1 |
| 0028.2 | E13807013 | Уплотнительное кольцо | 1 |
| 0029 | E13895891 | Шланг в сборе | 1 |
| 0030 | E4095922 | Коуплинг-тест | 1 |
| 0031 | E13814156 | Адаптер | 1 |
| 0031.1 | E13807012 | Уплотнительное кольцо | 1 |
| 0032 | E13895892 | Шланг в сборе | 1 |
| 0033 | E12599493 | Адаптер | 1 |
| 0033.1 | E13804061 | Уплотнительное кольцо | 1 |
| 0034 | E13813818 | Угловой штуцер | 1 |
| 0035 | E4034003 | Трубка | 1 |
| 0038 | E12642473 | Пластина | 1 |
| 0039 | E4023840 | Заливная горловина колпачок | 1 |
| 0040 | E9189082 | Прокладка | 1 |
| 0041 | E9171666 | Шланг | 41 |
| 0042 | E13803348 | Шланг хомут | 2 |
| 0056 | E12643305 | Угловой штуцер | 1 |
| 0056.1 | E13814156 | Адаптер | 1 |
| 0056.1.1 | E13807012 | Уплотнительное кольцо | 1 |
| 0058 | E13811458 | Шайба | 8 |
| 0059 | E13895895 | Шланг в сборе | 1 |
| 0060 | E13808113 | Хомут | 1 |
| 0061 | E13811037 | Винт | 2 |
| 0062 | E219199 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
