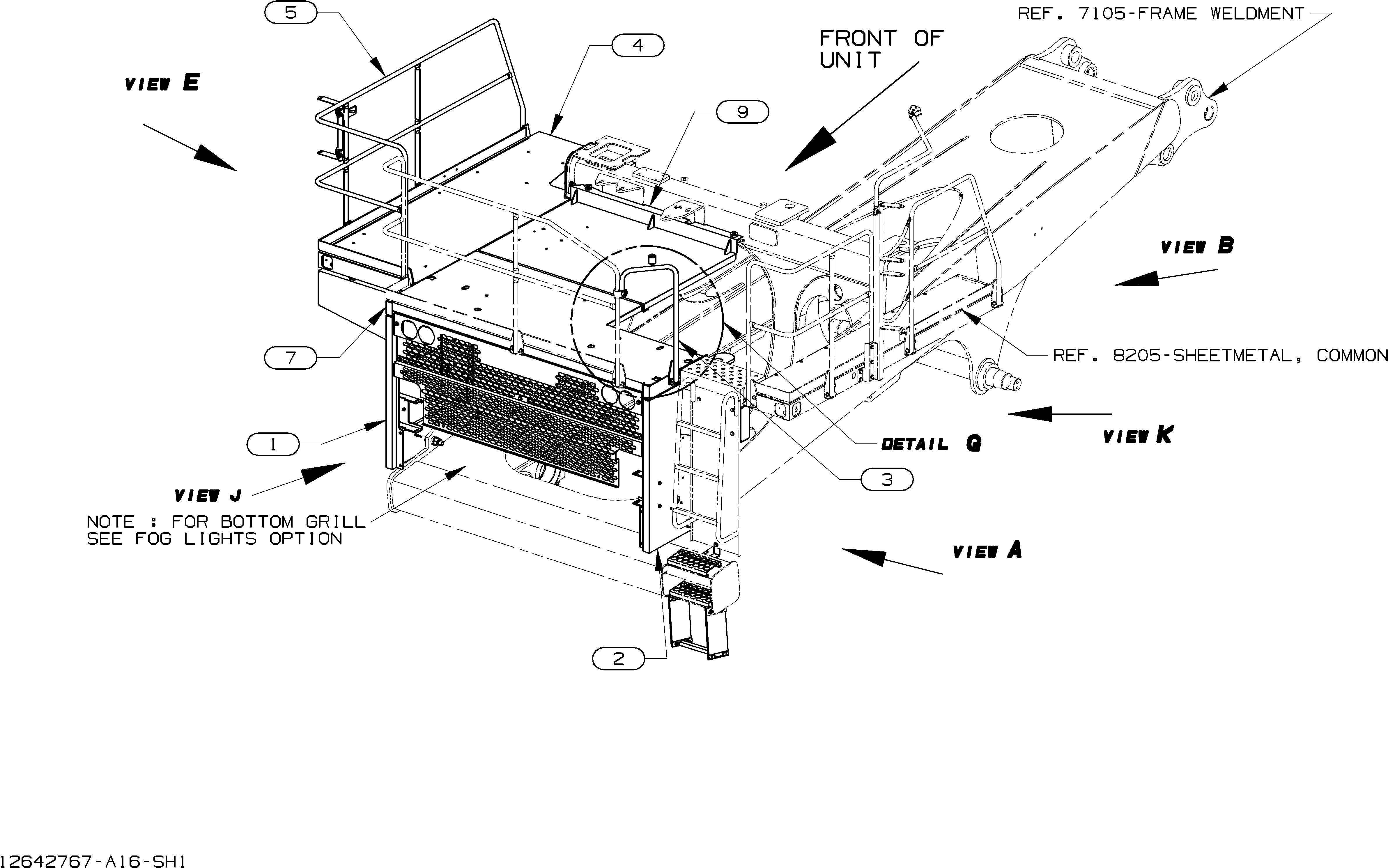

8205-Схеетметал, EH1100 — HITACHI EH1100-3

Заводская схема «8205-Схеетметал, EH1100» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0001	E12645638	Мембер	1
0002	E12645634	Мембер	1
0003	VD SUPSD BY E12666364	Направляющая	1
0004	E12660918	Декк велдмент RH	1
0005	VD SUPSD BY E12666358	Направляющая	1
0006	E12645603	Кронштейн	1
0007	E12645640	Капот	1
0008	E12645565	Пластина	1
0009	E12646130	Платформ	1
0010	E12653756	Решётка	1
0011	E12646189	Решётка	1
0013	E13811074	Винт	2
0014	E13811075	Винт	16
0017	E13811080	Винт	3
0018	E13811082	Винт	4
0019	E13811148	Винт	4
0020	E13811150	Винт	3
0021	E13812879	Винт	2
0022	E13813650	Винт	6
0023	E4018867	Втулка	4
0024	E4003159	Втулка	1
0025	E13811431	Шайба	7
0026	E13811433	Шайба	35
0027	E13811436	Шайба	4
0028	E13812878	Шайба	4
0029	E13813406	Шайба	12
0030	E1556730	Шайба	10
0032	E13811191	Блокировка гайка	3
0033	E13811467	Блокировка гайка	12
0034	E13814335	Блокировка гайка	3
0035	E13814288	Блокировка гайка	2
0036	E13806833	Блокировка гайка	6
0039	E12615577	Регулировочная шайба	3
0040	E12615578	Регулировочная шайба	3
0041	E12615579	Регулировочная шайба	3
0042	E4075521	Уплотнительная втулка	2
0043	E4075516	Хомут	2
0044	E4075517	Хомут	2
0045	E12644849	Кронштейн	2
0048	E13811035	Винт	4
0051	E13811076	Винт	6
0052	E12646788	Кронштейн	1
0053	E13811077	Винт	4
0054	E12593303	Пластина	4
0055	E12646826	Ступень	1
0056	E12614550	Ремень	2
0057	E13811459	Шайба	6
0058	E13811073	Винт	1
0059	E12623134	Спхерикал шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
