8006-Дверь RH — HITACHI EH1100-3

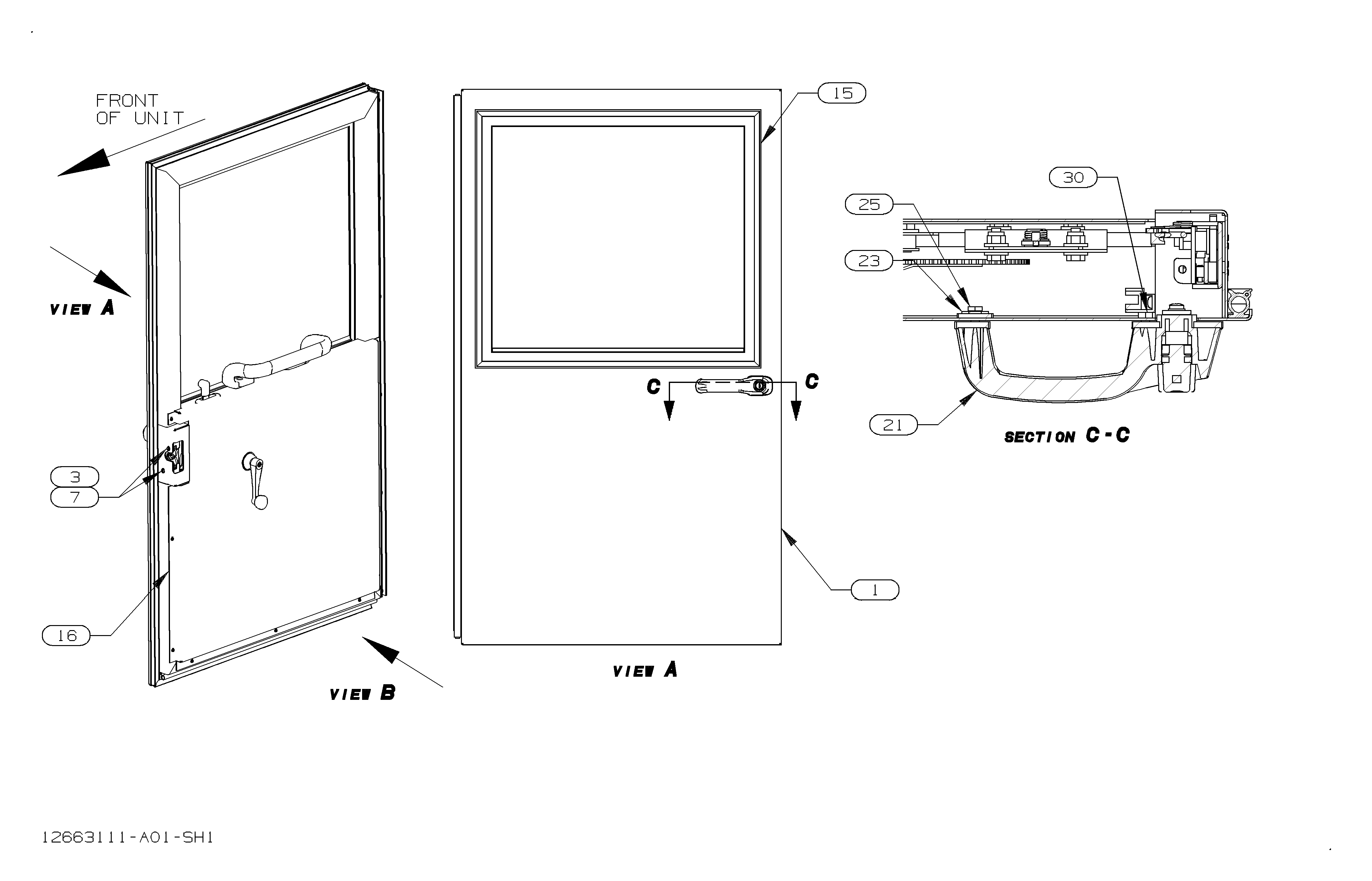

Заводская схема «8006-Дверь RH» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12662609 | Дверь | 1 |
| 0002 | E12662911 | Граб направляющая | 1 |
| 0003 | E13801111 | Винт | 2 |
| 0004 | E13811429 | Шайба | 22 |
| 0005 | E12662599 | Рычаг | 1 |
| 0006 | E13810991 | Винт | 2 |
| 0007 | E13806822 | Блокировка гайка | 4 |
| 0008 | E12662446 | Кронштейн | 1 |
| 0009 | E12662597 | Защёлка | 1 |
| 0010 | E12662524 | Коннектинг шток | 1 |
| 0011 | E12588334 | Рукоятка | 1 |
| 0012 | E12587863 | Пластина | 1 |
| 0013 | E13813783 | Винт | 1 |
| 0014 | E12587879 | Шайба | 1 |
| 0015 | E12643183 | 8006-Дверь рама | 1 |
| 0016 | E12663691 | Панель | 1 |
| 0017 | E12613545 | Уплотнение | 1 |
| 0018 | E4084154 | Уплотнение | 30 |
| 0019 | E12647101 | Уплотнение | 113 |
| 0020 | E4001591 | Адхесиве | 1 |
| 0021 | E12662598 | Рукоятка доор-рх | 1 |
| 0022 | E157728 | Винт | 4 |
| 0023 | E13812661 | Шайба | 1 |
| 0024 | E13810990 | Винт | 7 |
| 0025 | E13813279 | Винт | 1 |
| 0026 | E12625261 | Регулятор | 1 |
| 0027 | E12663733 | Кханнел | 1 |
| 0028 | E4021621 | Лента | 25 |
| 0029 | E12663680 | Кронштейн | 1 |
| 0030 | E13813277 | Винт | 1 |
| 0031 | E13810989 | Винт | 2 |
| 0032 | E13803489 | Винт | 17 |
| 0033 | E13804225 | Винт | 9 |
| 0034 | E12647100 | Уплотнение | 52 |
| 0035 | E12647124 | Инсулатион | 2 |
| 0036 | E4002112 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
