2310-Топливный линес-кхассис — HITACHI EH1100-3

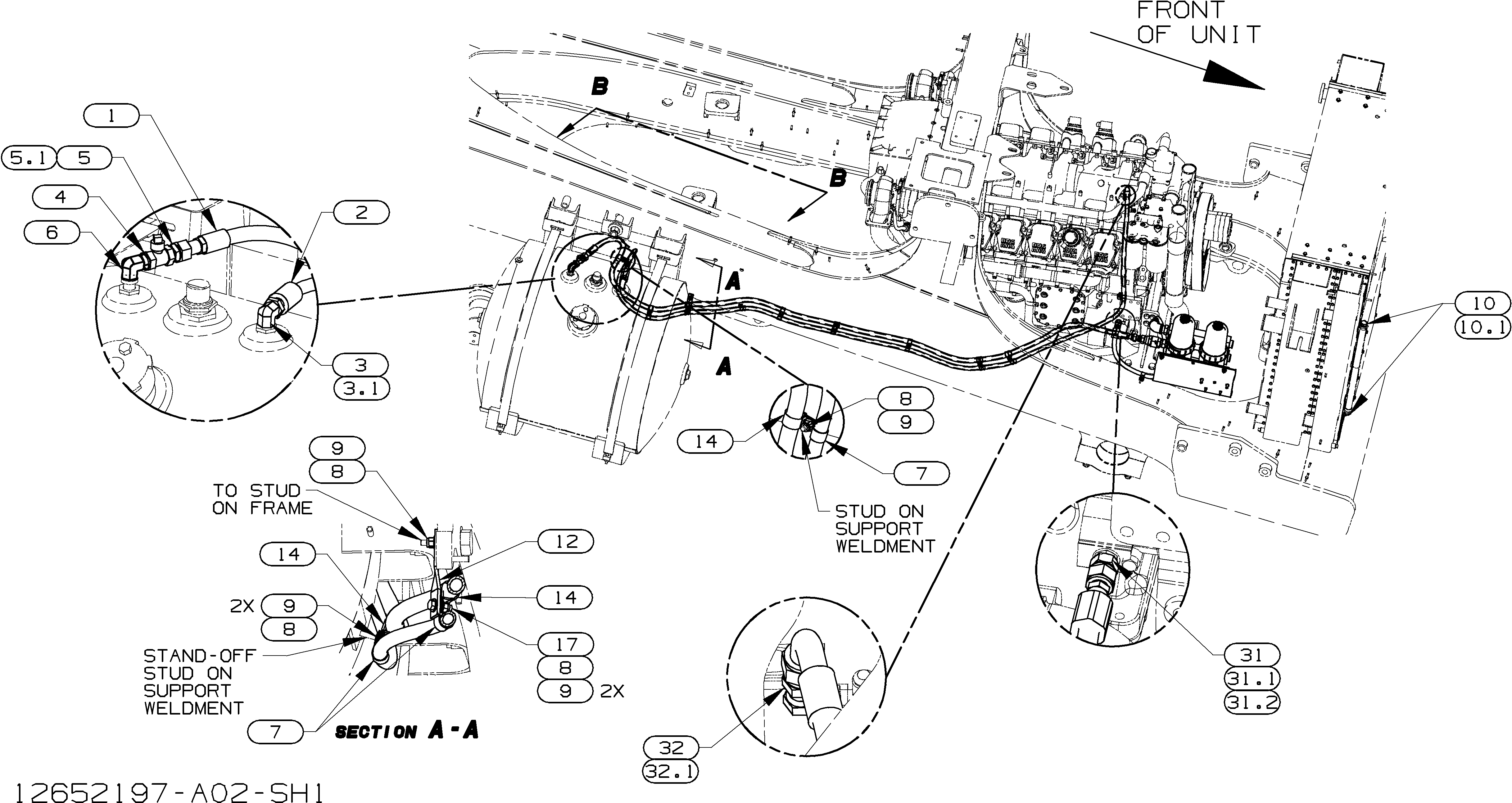

Заводская схема «2310-Топливный линес-кхассис» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E13896127 | Шланг в сборе | 1 |
| 0002 | E13896128 | Шланг в сборе | 1 |
| 0003 | E13814174 | Адаптер | 1 |
| 0003.1 | E13804043 | Уплотнительное кольцо | 1 |
| 0004 | E4031899 | Клапан | 1 |
| 0005 | E13814179 | Адаптер | 1 |
| 0005.1 | E13807010 | Уплотнительное кольцо | 1 |
| 0006 | E13813774 | Угловой штуцер | 1 |
| 0007 | E13803051 | Хомут | 11 |
| 0008 | E13811191 | Блокировка гайка | 20 |
| 0009 | E13811431 | Шайба | 32 |
| 0010 | E13807548 | Пробка | 2 |
| 0010.1 | E13804059 | Уплотнительное кольцо | 1 |
| 0011 | E12568451 | Кронштейн | 2 |
| 0012 | E12591894 | Кронштейн | 1 |
| 0014 | E13813373 | Хомут | 10 |
| 0016 | E12623786 | Кронштейн | 1 |
| 0017 | E13811036 | Винт | 10 |
| 0018 | E12653240 | Кронштейн | 1 |
| 0019 | E13811074 | Винт | 2 |
| 0020 | E13811433 | Шайба | 2 |
| 0021 | E13814249 | Ниппель | 2 |
| 0022 | E13804981 | Угловой штуцер | 1 |
| 0023 | E13814298 | Переходник | 1 |
| 0024 | E13813825 | Адаптер | 1 |
| 0024.1 | E13804043 | Уплотнительное кольцо | 1 |
| 0025 | E12652144 | Обратный клапан | 1 |
| 0026 | E4015044 | Переходник | 1 |
| 0027 | E13814297 | Адаптер | 1 |
| 0027.1 | E13807010 | Уплотнительное кольцо | 1 |
| 0028 | E12648368 | 2335-Топливный водяной сепаратор | 1 |
| 0029 | E13810548 | Пробка | 2 |
| 0030 | E4014717 | Студ-велд | 1 |
| 0031 | E13814208 | Адаптер | 1 |
| 0031.1 | E13804043 | Уплотнительное кольцо | 1 |
| 0031.2 | E13814067 | Уплотнительное кольцо | 1 |
| 0032 | E13814157 | Адаптер | 1 |
| 0032.1 | E13804043 | Уплотнительное кольцо | 1 |
| 0033 | E13896310 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
