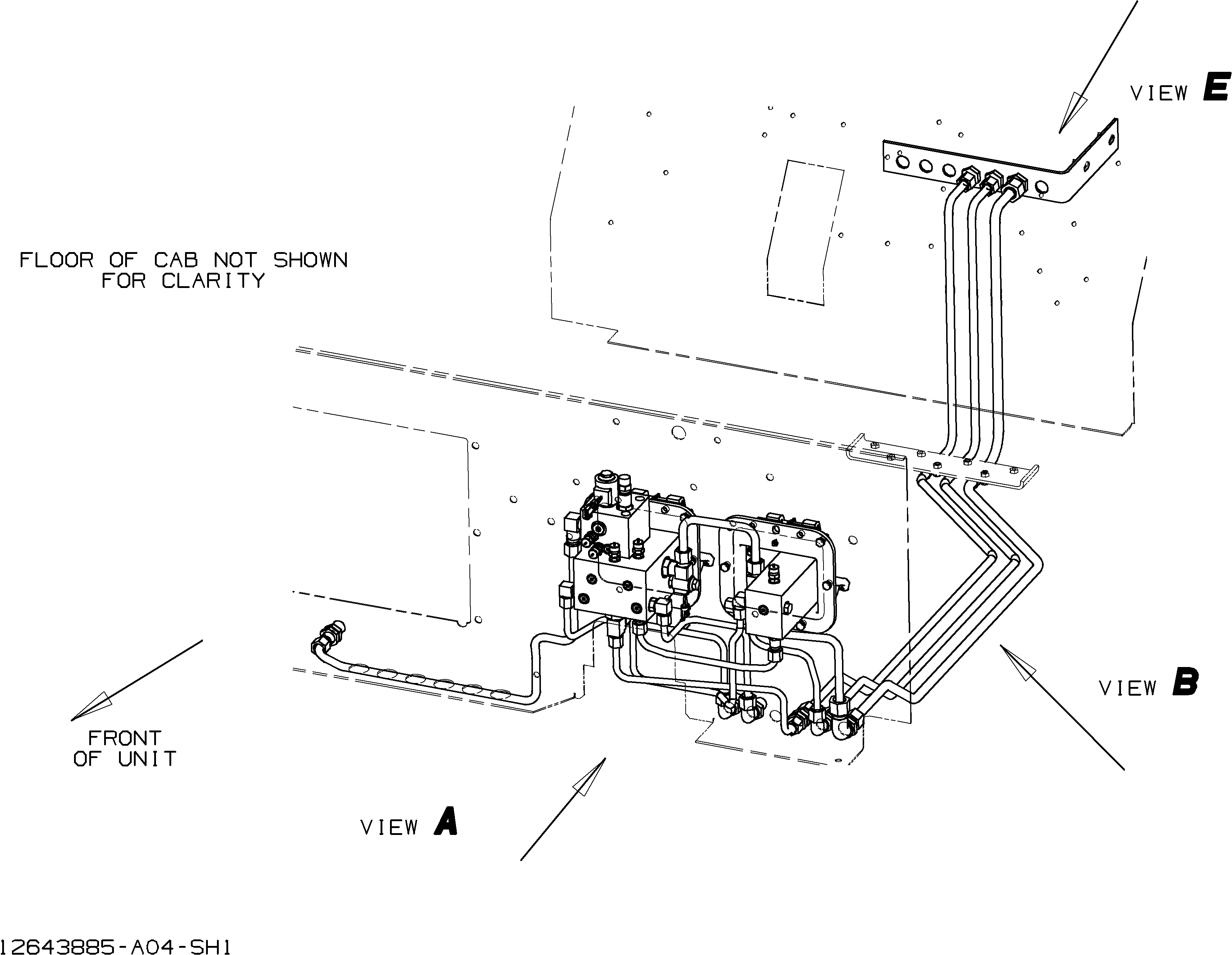

5060-Бракелинес и клапан, NO ATC, кабина — HITACHI EH1100-3

Заводская схема «5060-Бракелинес и клапан, NO ATC, кабина» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0001	E12643980	Трубка узел в сборе	1
0002	E12643981	Трубка узел в сборе	2
0003	E12643893	Кронштейн	1
0004	E12638346	Трубка узел в сборе	1
0005	E12623873	Трубка узел в сборе	1
0006	E12643894	Трубка узел в сборе	1
0007	E12643896	Трубка узел в сборе	1
0008	E12643979	Трубка узел в сборе	1
0009	E12624184	Трубка узел в сборе	1
0010	E12643983	Трубка узел в сборе	1
0011	E12643984	Трубка узел в сборе	1
0012	E12624058	Трубка узел в сборе	1
0013	E13807353	Угловой штуцер	3
0013.1	E13804043	Уплотнительное кольцо	2
0014	E13807354	Угловой штуцер	1
0014.1	E13807010	Уплотнительное кольцо	2
0015	E13807347	Унион	2
0015.1	E13804043	Уплотнительное кольцо	2
0016	E12643895	5320-Фиттингс-рет клапан (NO ATC)	1
0017	E12643988	5305-Фиттингс	1
0018	E13806636	Блокировка гайка	7
0019	E13806637	Блокировка гайка	2
0020	E13808094	Хомут	1
0021	E13803040	Хомут	2
0022	E13810659	Винт	3
0023	E13811430	Шайба	3
0024	E13811035	Винт	9
0025	E13811037	Винт	3
0026	E13813602	Колпачок	1
0027	E13811431	Шайба	2
0028	E13807441	Блокировка гайка	2
0029	E13813610	Угловой штуцер	2
0029.1	E13804043	Уплотнительное кольцо	2
0030	E13813474	Угловой штуцер	1
0030.1	E13807010	Уплотнительное кольцо	2
0031	E13811191	Блокировка гайка	2
0032	E13811038	Винт	1
0033	E13811042	Винт	1
0034	E12570482	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
