6005-Стеер линес-кхассис — HITACHI EH1100-3

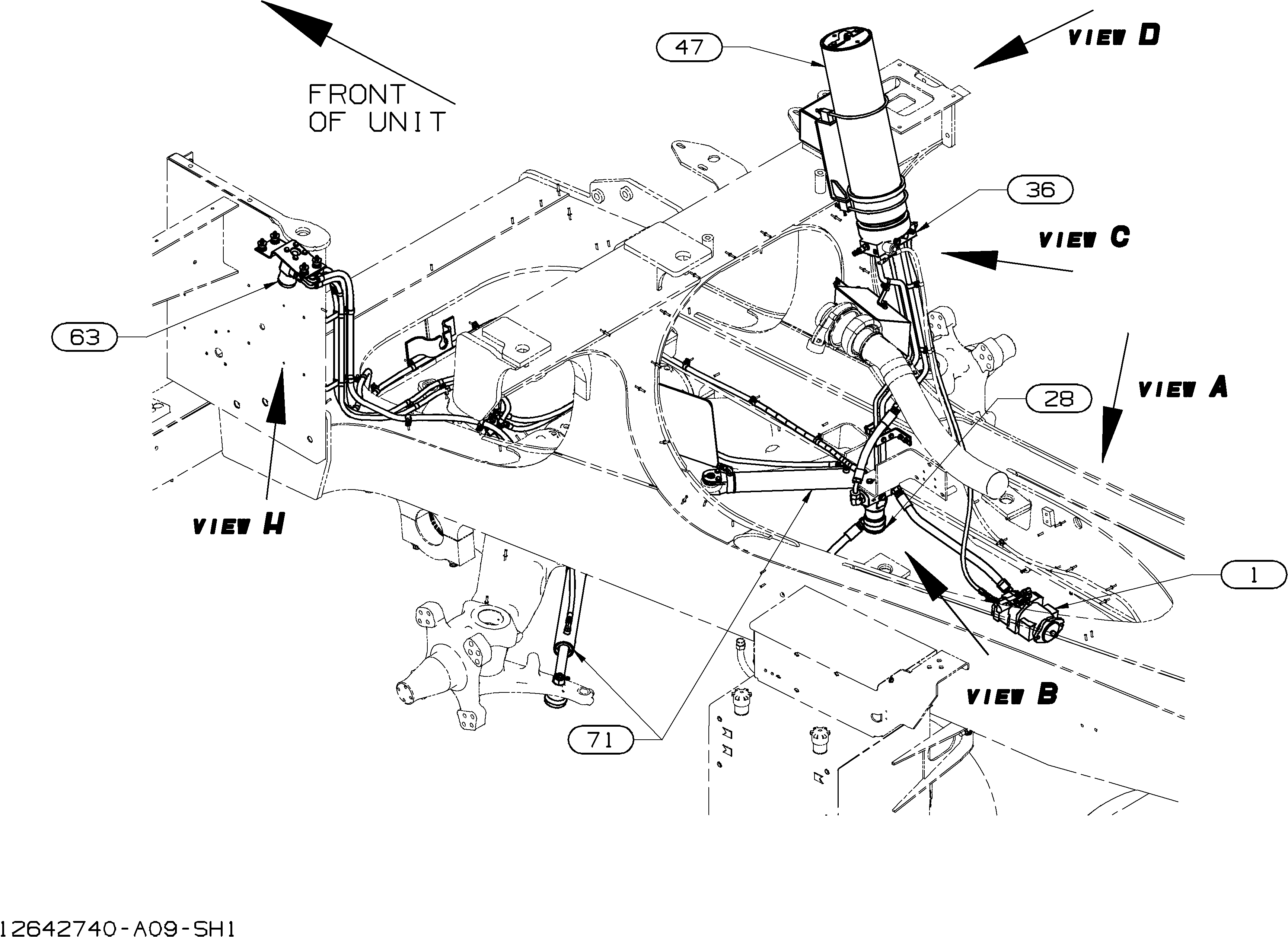

Заводская схема «6005-Стеер линес-кхассис» для HITACHI EH1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0001 | E12611318 | 6255-Пумп-стеер | 1 |
| 0002 | E12574776 | Адаптер | 1 |
| 0004 | E13811433 | Шайба | 6 |
| 0005 | E4056324 | Анаеробик компоунд | 1 |
| 0006 | E12584775 | Проставка | 1 |
| 0007 | E13895904 | Шланг в сборе | 1 |
| 0008 | E13811475 | Фланец | 4 |
| 0009 | E13811075 | Винт | 6 |
| 0010 | E13895905 | Шланг в сборе | 1 |
| 0011 | E13811473 | Фланец | 2 |
| 0013 | E13806669 | Угловой штуцер | 1 |
| 0013.1 | E13804058 | Уплотнительное кольцо | 1 |
| 0013.2 | E13807009 | Уплотнительное кольцо | 1 |
| 0014 | E13895906 | Шланг в сборе | 1 |
| 0015 | E13814166 | Тройник | 1 |
| 0015.1 | E13804055 | Уплотнительное кольцо | 1 |
| 0015.2 | E13804042 | Уплотнительное кольцо | 2 |
| 0016 | E13895907 | Шланг в сборе | 1 |
| 0017 | E13806722 | Тройник | 1 |
| 0017.1 | E13804057 | Уплотнительное кольцо | 1 |
| 0017.2 | E13807009 | Уплотнительное кольцо | 2 |
| 0018 | E4075494 | Уплотнительная втулка | 1 |
| 0019 | E4075493 | Хомут | 1 |
| 0020 | E4075492 | Хомут | 1 |
| 0021 | E13811036 | Винт | 18 |
| 0022 | E13811175 | Гайка | 2 |
| 0023 | E13811191 | Блокировка гайка | 51 |
| 0024 | E13803455 | Разъём | 1 |
| 0024.1 | E13807011 | Уплотнительное кольцо | 1 |
| 0024.2 | E13806937 | Уплотнительное кольцо | 1 |
| 0025 | E13895908 | Шланг в сборе | 1 |
| 0026 | E13803051 | Хомут | 24 |
| 0027 | E12578202 | Сетчатый фильтр | 1 |
| 0028 | E12643027 | 6265-Фильтр стеер | 1 |
| 0029 | E13811054 | Винт | 2 |
| 0030 | E13811432 | Шайба | 2 |
| 0031 | E13803461 | Угловой штуцер | 2 |
| 0031.1 | E13806937 | Уплотнительное кольцо | 1 |
| 0031.2 | E13807011 | Уплотнительное кольцо | 1 |
| 0032 | E13896364 | Шланг в сборе | 1 |
| 0033 | E13803044 | Хомут | 3 |
| 0034 | E13813373 | Хомут | 6 |
| 0035 | E13808110 | Хомут | 1 |
| 0036 | E12646367 | 6315-Клапан RCB | 1 |
| 0037 | E13895910 | Шланг в сборе | 1 |
| 0038 | E13811474 | Фланец | 6 |
| 0039 | E13811065 | Винт | 4 |
| 0040 | E13811055 | Винт | 8 |
| 0041 | E12646493 | Щиток | 1 |
| 0042 | E12628865 | Кронштейн | 1 |
| 0043 | E13806132 | Угловой штуцер | 1 |
| 0043.1 | E13804042 | Уплотнительное кольцо | 1 |
| 0043.2 | E13804056 | Уплотнительное кольцо | 1 |
| 0044 | E12631528 | Кронштейн | 1 |
| 0045 | E13811120 | Винт | 4 |
| 0046 | E13811435 | Шайба | 4 |
| 0047 | E12634322 | 6310-Гидроаккумулятор | 1 |
| 0048 | E12588195 | У-болт | 2 |
| 0049 | E13811193 | Блокировка гайка | 4 |
| 0050 | E13896067 | Шланг в сборе | 1 |
| 0051 | E13808101 | Хомут | 15 |
| 0052 | E13895912 | Шланг в сборе | 1 |
| 0053 | E13803464 | Тройник | 1 |
| 0053.1 | E13807011 | Уплотнительное кольцо | 3 |
| 0054 | E13804046 | Уплотнительное кольцо | 3 |
| 0055 | E13895913 | Шланг в сборе | 1 |
| 0056 | E13895914 | Шланг в сборе | 1 |
| 0057 | E12588802 | Кронштейн | 1 |
| 0058 | E13811041 | Винт | 4 |
| 0059 | E13811431 | Шайба | 98 |
| 0060 | E4086961 | Шайба | 8 |
| 0061 | E4086960 | Шайба | 4 |
| 0062 | E4086970 | Крепление | 4 |
| 0063 | E12621148 | 6230-Рулевое управление клапан | 1 |
| 0064 | E13812373 | Винт | 4 |
| 0066 | E13895915 | Шланг в сборе | 1 |
| 0067 | E13895916 | Шланг в сборе | 1 |
| 0068 | E13895917 | Шланг в сборе | 1 |
| 0069 | E13895918 | Шланг в сборе | 1 |
| 0070 | E12623404 | Кронштейн | 1 |
| 0071 | E12612617 | 6245-Кйл-стеер и разъём | 2 |
| 0072 | E13806133 | Угловой штуцер | 4 |
| 0072.1 | E13804057 | Уплотнительное кольцо | 1 |
| 0072.2 | E13807009 | Уплотнительное кольцо | 1 |
| 0073 | E9227325 | Втулка | 2 |
| 0074 | E4021547 | Палец узел в сборе | 2 |
| 0075 | E13811035 | Винт | 4 |
| 0076 | E9411017 | Смазка штуцер | 2 |
| 0077 | E13801339 | Смазка штуцер | 2 |
| 0078 | E272328 | Гайка | 2 |
| 0079 | E12001555 | Коттер палец | 2 |
| 0080 | E13813469 | Тройник | 2 |
| 0080.1 | E13807009 | Уплотнительное кольцо | 3 |
| 0081 | E12586486 | Кронштейн | 2 |
| 0082 | E4093187 | Коуплинг-тест | 1 |
| 0082.65 | E13804055 | Уплотнительное кольцо | 1 |
| 0083 | E12646180 | Щиток | 1 |
| 0084 | E13806658 | Разъём | 1 |
| 0084.1 | E13804043 | Уплотнительное кольцо | 1 |
| 0084.2 | E13804057 | Уплотнительное кольцо | 1 |
| 0085 | E13806659 | Разъём | 1 |
| 0085.1 | E13804057 | Уплотнительное кольцо | 1 |
| 0085.2 | E13807010 | Уплотнительное кольцо | 1 |
| 0086 | E13806642 | Разъём | 2 |
| 0086.1 | E13804057 | Уплотнительное кольцо | 1 |
| 0086.2 | E13807009 | Уплотнительное кольцо | 1 |
| 0087 | E13801696 | Винт | 4 |
| 0088 | E13805313 | Уплотнительное кольцо | 1 |
| 0089 | E13804047 | Уплотнительное кольцо | 3 |
| 0090 | E12646340 | Пластина велдмент | 1 |
| 0091 | E13806635 | Блокировка гайка | 2 |
| 0092 | E13811458 | Шайба | 2 |
| 0093 | E13813399 | Хомут | 3 |
| 0094 | E12646514 | Кронштейн | 1 |
| 0095 | E13813489 | Корпус | 2 |
| 0096 | E13813487 | Корпус | 1 |
| 0097 | E13813501 | Крышка пластина | 2 |
| 0098 | E13811043 | Винт | 2 |
| 0099 | E13811049 | Винт | 2 |
| 0100 | E12646490 | Трубка узел в сборе | 1 |
| 0100.1 | E4029025 | Фланец головка | 1 |
| 0100.2 | E13806124 | Разъём | 1 |
| 0100.2.1 | E13807011 | Уплотнительное кольцо | 1 |
| 0101 | E12646491 | Трубка узел в сборе | 1 |
| 0101.1 | E9033838 | Фланец головка | 1 |
| 0101.2 | E13807313 | Разъём | 1 |
| 0101.2.1 | E13804043 | Уплотнительное кольцо | 1 |
| 0102 | E12646492 | Трубка узел в сборе | 1 |
| 0102.1 | E4029025 | Фланец головка | 1 |
| 0102.2 | E13806124 | Разъём | 1 |
| 0102.2.1 | E13807011 | Уплотнительное кольцо | 1 |
| 0103 | E13811080 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
