Гидролинии хода — HITACHI EG70R

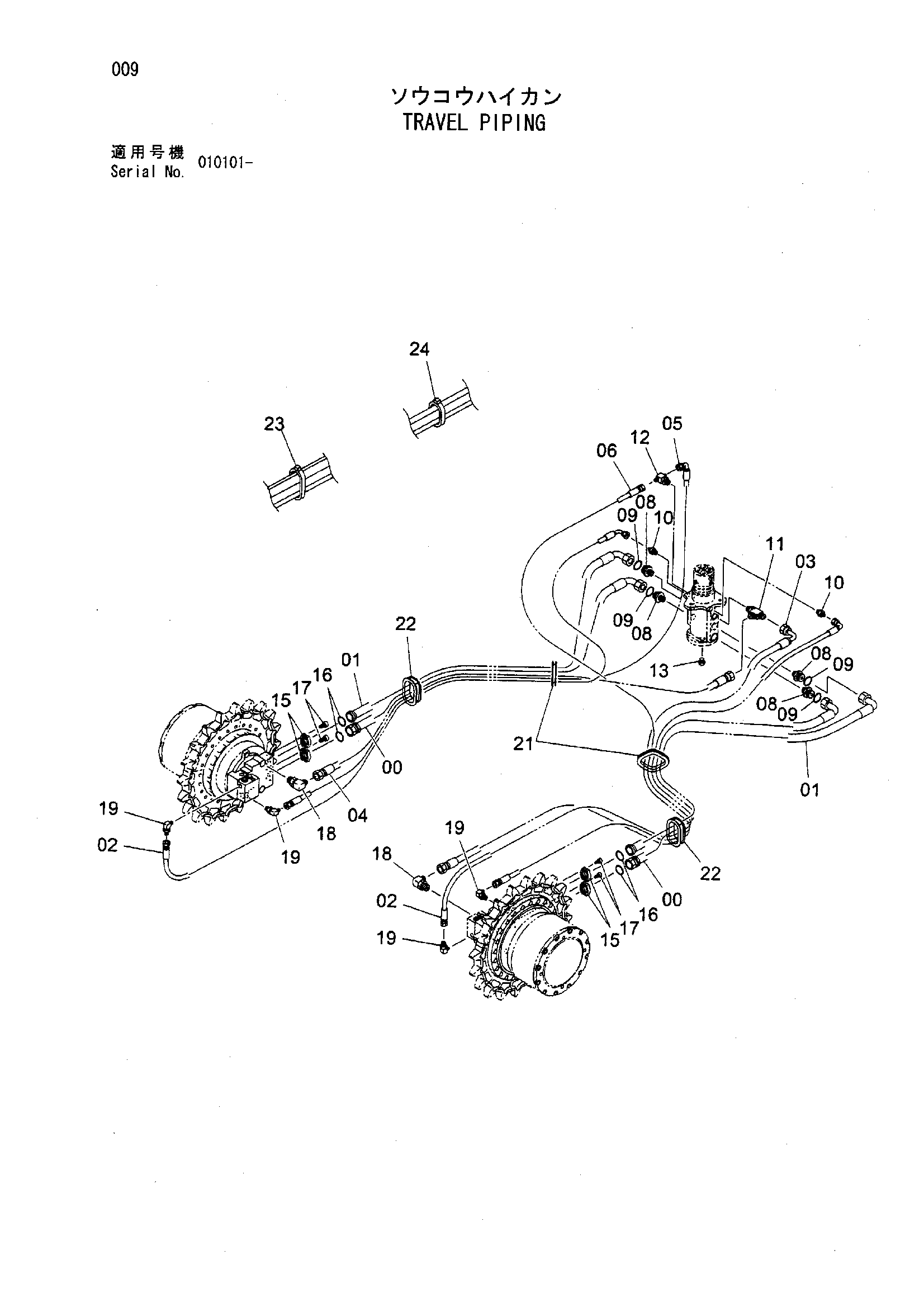

Заводская схема «Гидролинии хода» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y405937 | Шланг | 2 |
| 01 | Y405938 | Шланг | 2 |
| 02 | Y405939 | Шланг | 2 |
| 03 | Y405940 | Шланг | 1 |
| 04 | Y405941 | Шланг | 1 |
| 05 | Y405942 | Шланг | 1 |
| 06 | Y405943 | Шланг | 1 |
| 08 | A853146 | Адаптер | 4 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | A852122 | Адаптер | 2 |
| 11 | A852434 | Тройник | 1 |
| 12 | A852532 | Тройник | 1 |
| 13 | A885004 | Пробка | 1 |
| 15 | 4506459 | Разъёмный фланец | 8 |
| 16 | 971489 | Уплотнительное кольцо | 4 |
| 17 | J781030 | Болт с внутренним шестигранником | 16 |
| 18 | A852344 | Угловой штуцер | 2 |
| 19 | A852322 | Угловой штуцер | 4 |
| 21 | 4445210 | Резиновая втулка | 2 |
| 22 | 4259604 | Резиновая втулка | 2 |
| 23 | 4121859 | Ленточный зажим | 4 |
| 24 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
