Крышка двигателя [EU] — HITACHI EG70R
Заводская схема «Крышка двигателя [EU]» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.

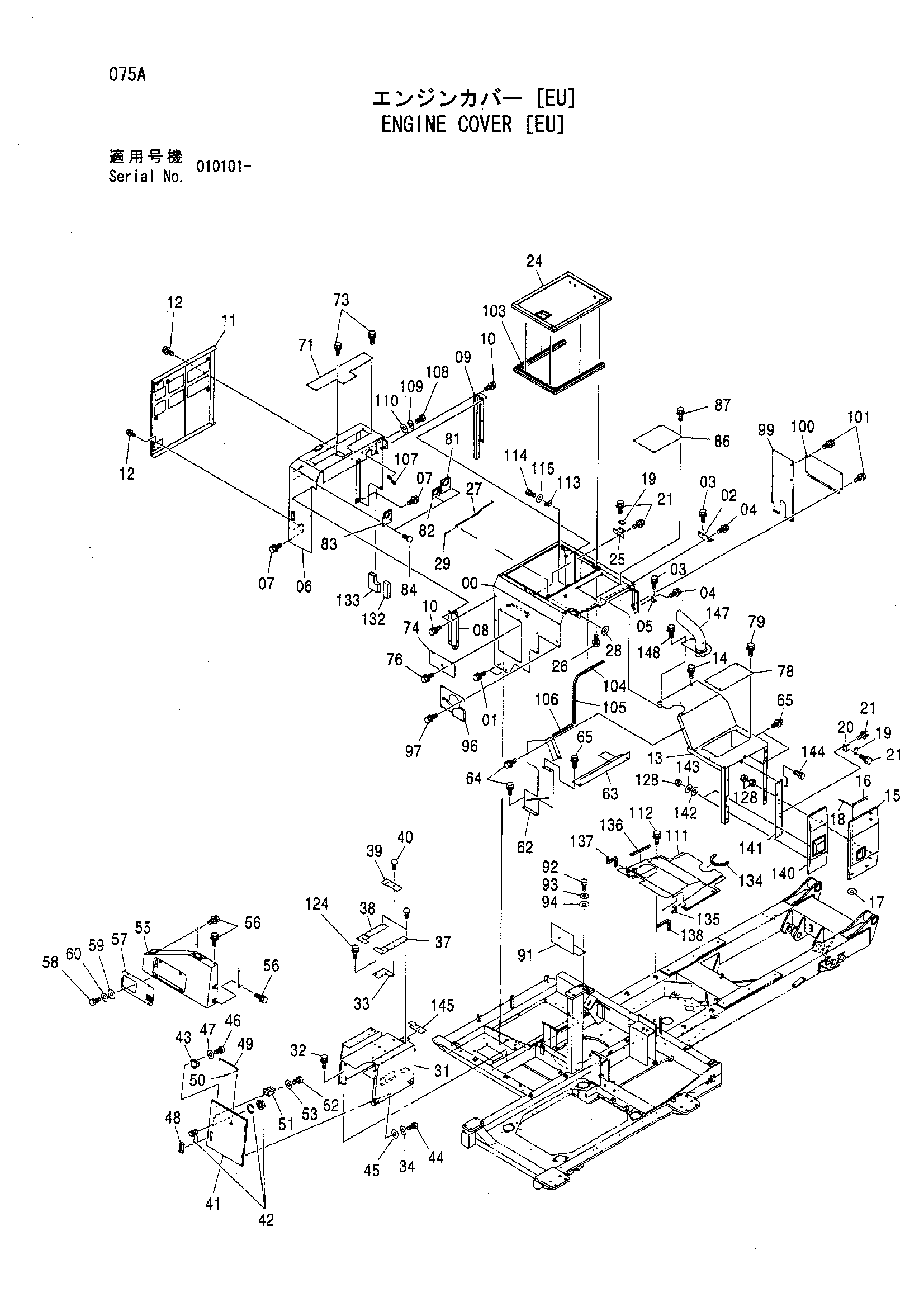

![Схема Крышка двигателя [EU] HITACHI EG70R](/catalog-drawings/3e/3e32c859-38e0-4940-9b78-ec9c46281dbd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y500229 | Крышка | 1 |
| 01 | J281035 | Болт с шайбой | 2 |
| 01A | J901035 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | Y406056 | Кронштейн | 1 |
| 03 | J281025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J281030 | Болт с шайбой | 3 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | Y406058 | Кронштейн | 1 |
| 06 | Y600306 | Крышка | 1 |
| 07 | J281025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 08 | Y801279 | Крышка | 1 |
| 09 | Y801280 | Крышка | 1 |
| 10 | J281025 | Болт с шайбой | 8 |
| 10A | J901025 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | Y700639 | Крышка | 1 |
| 12 | J271025 | Болт с шайбой | 6 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | Y600355 | Крышка | 1 |
| 14 | J281025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | Y700752 | Дверь | 1 |
| 16 | 4341788 | Стойка | 1 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | 4022697 | Стопорный палец | 1 |
| 19 | Y406077 | Кронштейн | 2 |
| 20 | Y970635 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 8 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | Y700613 | Крышка | 1 |
| 25 | Y970686 | Кронштейн | 1 |
| 26 | J260820 | Болт с шайбой | 4 |
| 26A | J090820 | Болт с шайбой | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | Y801364 | Шток | 1 |
| 28 | A590108 | Плоская шайба | 1 |
| 29 | A762020 | Шплинт | 1 |
| 31 | Y600356 | Крышка | 1 |
| 32 | J281025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 33 | Y407271 | Крышка | 1 |
| 34 | A590112 | Плоская шайба | 4 |
| 37 | Y406093 | Резиновая прокладка | 1 |
| 38 | Y406101 | Резиновая прокладка | 1 |
| 39 | Y406094 | Резиновая прокладка | 1 |
| 40 | 4443487 | Зажим | 17 |
| 41 | Y700661 | Дверь | 1 |
| 42 | 4363359 | Замок | 1 |
| 43 | Y402628 | Раткх | 1 |
| 44 | J900816 | Болт | 4 |
| 45 | A590908 | Пружинная шайба | 4 |
| 46 | M430516 | Винт | 2 |
| 47 | A590905 | Пружинная шайба | 2 |
| 48 | Y406339 | Ручка | 1 |
| 49 | Y970645 | Стойка | 1 |
| 50 | A762020 | Шплинт | 1 |
| 51 | Y404921 | Замок | 1 |
| 52 | M430610 | Винт | 2 |
| 53 | A590906 | Пружинная шайба | 2 |
| 55 | Y700753 | Крышка передний | 1 |
| 56 | J281025 | Болт с шайбой | 6 |
| 56A | J901025 | Болт | 1 |
| 56B | 4486055 | Шайба | 1 |
| 57 | Y409302 | Крышка | 1 |
| 58 | M430820 | Винт | 4 |
| 59 | A590108 | Плоская шайба | 4 |
| 60 | A590908 | Пружинная шайба | 4 |
| 62 | Y801281 | Крышка | 1 |
| 63 | Y801282 | Крышка | 1 |
| 64 | J281025 | Болт с шайбой | 4 |
| 64A | J901025 | Болт | 1 |
| 64B | 4486055 | Шайба | 1 |
| 65 | J281020 | Болт с шайбой | 4 |
| 65A | J901020 | Болт | 1 |
| 65B | 4486055 | Шайба | 1 |
| 71 | Y407319 | Крышка | 1 |
| 73 | J260820 | Болт с шайбой | 6 |
| 73A | J900820 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 74 | Y406572 | Крышка | 1 |
| 76 | J281025 | Болт с шайбой | 2 |
| 76A | J901025 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 78 | Y407233 | Крышка | 1 |
| 79 | J281025 | Болт с шайбой | 4 |
| 79A | J901025 | Болт | 1 |
| 79B | 4486055 | Шайба | 1 |
| 81 | 4426385 | Резиновая прокладка | 1 |
| 82 | 4426386 | Резиновая прокладка | 1 |
| 83 | Y406088 | Резиновая прокладка | 1 |
| 84 | 4443487 | Зажим | 13 |
| 86 | Y406580 | Крышка | 1 |
| 87 | J271025 | Болт с шайбой | 4 |
| 87A | J901025 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 91 | Y409283 | Крышка | 1 |
| 92 | J901020 | Болт | 2 |
| 93 | A590910 | Пружинная шайба | 2 |
| 94 | A590110 | Плоская шайба | 2 |
| 96 | Y801716 | Крышка | 1 |
| 97 | J281025 | Болт с шайбой | 3 |
| 97A | J901025 | Болт | 1 |
| 97B | 4486055 | Шайба | 1 |
| 99 | Y801535 | Крышка | 1 |
| 100 | Y301153 | Крышка | 1 |
| 101 | J281025 | Болт с шайбой | 9 |
| 101A | J901025 | Болт | 1 |
| 101B | 4486055 | Шайба | 1 |
| 103 | Y407030 | Резиновая прокладка | 1 |
| 104 | Y407331 | Резиновая прокладка | 1 |
| 105 | Y407334 | Резиновая прокладка | 1 |
| 106 | Y407335 | Резиновая прокладка | 1 |
| 107 | Y970644 | Кронштейн | 1 |
| 108 | J901635 | Болт | 1 |
| 109 | A590916 | Пружинная шайба | 1 |
| 110 | A590116 | Плоская шайба | 1 |
| 111 | Y600270 | Крышка | 1 |
| 112 | J281030 | Болт с шайбой | 4 |
| 112A | J091030 | Болт | 1 |
| 112B | 4486055 | Шайба | 1 |
| 113 | Y404921 | Замок | 1 |
| 114 | M430610 | Винт | 2 |
| 115 | A590906 | Пружинная шайба | 2 |
| 124 | J271020 | Болт с шайбой | 2 |
| 124A | J901020 | Болт | 1 |
| 124B | J222010 | Шайба | 1 |
| 128 | J950010 | Гайка | 12 |
| 132 | Y406192 | Резиновая прокладка | 1 |
| 133 | Y406193 | Резиновая прокладка | 1 |
| 134 | Y406626 | Резиновое уплотнение | 1 |
| 135 | Y406627 | Резиновое уплотнение | 1 |
| 136 | Y406623 | Резиновое уплотнение | 1 |
| 137 | Y406624 | Резиновое уплотнение | 1 |
| 138 | Y409754 | Резиновое уплотнение | 1 |
| 140 | Y700751 | Крышка | 1 |
| 141 | Y801717 | Опора | 1 |
| 142 | A590110 | Плоская шайба | 4 |
| 143 | A590910 | Пружинная шайба | 4 |
| 144 | J271025 | Болт с шайбой | 1 |
| 144A | J901025 | Болт | 1 |
| 144B | J222010 | Шайба | 1 |
| 145 | Y409284 | Резиновая прокладка | 4 |
| 147 | Y409283 | Выпускная труба | 1 |
| 148 | J281030 | Болт с шайбой | 3 |
| 148A | J901030 | Болт | 1 |
| 148B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
