Пилотные гидролинии (L/V) — HITACHI EG70R

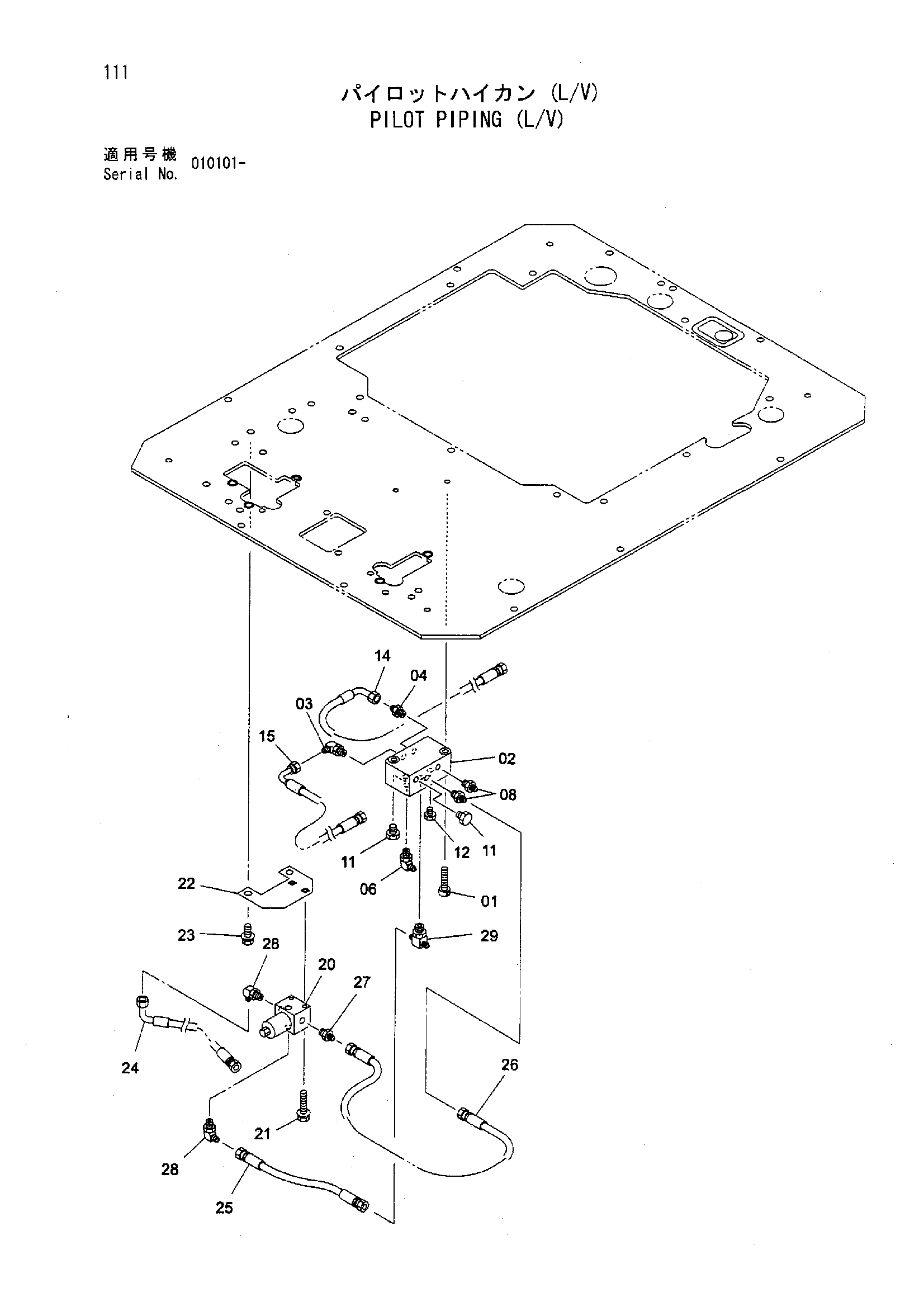

Заводская схема «Пилотные гидролинии (L/V)» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J781045 | Болт с внутренним шестигранником | 2 |
| 02 | 4462892 | Запорный клапан | 1 |
| 03 | A852333 | Угловой штуцер | 1 |
| 04 | A852133 | Адаптер | 1 |
| 06 | 4349712 | Угловой штуцер | 1 |
| 08 | 4374837 | Фильтр | 2 |
| 11 | A885003 | Пробка | 2 |
| 12 | A885002 | Пробка | 1 |
| 14 | 4463227 | Шланг | 1 |
| 15 | 4463228 | Шланг | 1 |
| 20 | 4273526 | Клапан SOL. | 1 |
| 21 | J010860 | Болт с шайбой | 2 |
| 22 | 9758638 | Кронштейн | 1 |
| 23 | J011016 | Болт с шайбой | 2 |
| 24 | 4472125 | Шланг | 1 |
| 25 | 4472116 | Шланг | 1 |
| 26 | 4472117 | Шланг | 1 |
| 27 | A852122 | Адаптер | 1 |
| 28 | A852322 | Угловой штуцер | 2 |
| 29 | A852532 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
