Крышка двигателя [STD] — HITACHI EG70R

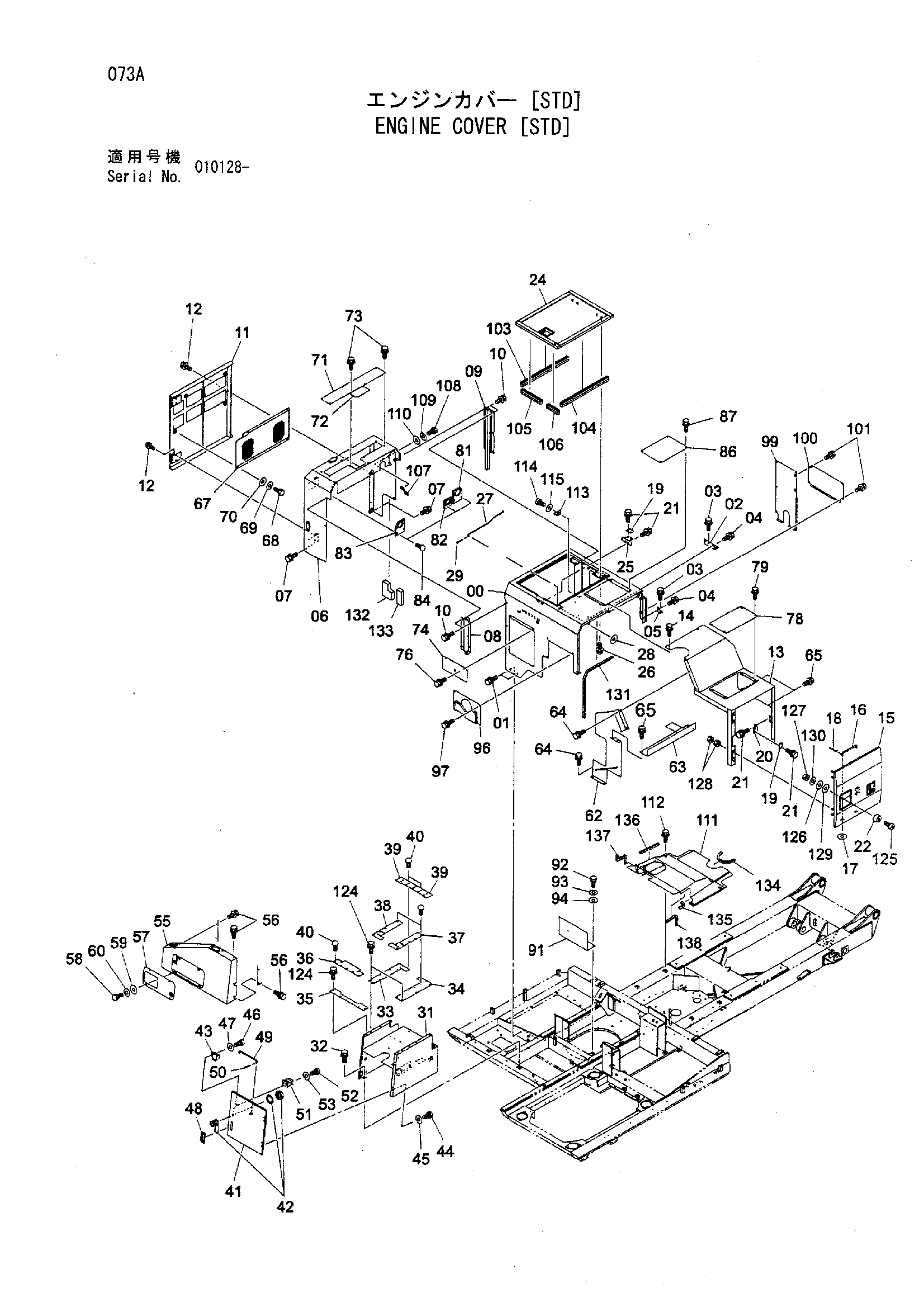

Заводская схема «Крышка двигателя [STD]» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	Y500192	Крышка	1
01	J031035	Болт с шайбой	2
02	Y406056	Кронштейн	1
03	J031025	Болт с шайбой	3
04	J031030	Болт с шайбой	4
05	Y406058	Кронштейн	1
06	Y600250	Крышка	1
07	J031025	Болт с шайбой	2
08	Y801279	Крышка	1
09	Y801280	Крышка	1
10	J031025	Болт с шайбой	8
11	Y700592	Крышка	1
12	J021025	Болт с шайбой	6
13	Y600251	Крышка	1
14	J031025	Болт с шайбой	2
15	Y700572	Дверь	1
16	4341788	Стойка	1
17	A590108	Плоская шайба	1
18	4022697	Стопорный палец	1
19	Y406077	Кронштейн	2
20	Y970635	Кронштейн	1
21	J021025	Болт с шайбой	8
22	Y406445	Резиновая подушка	1
24	Y700613	Крышка	1
25	Y970686	Кронштейн	1
26	J020820	Болт с шайбой	4
27	Y801364	Шток	1
28	A590108	Плоская шайба	1
29	A762020	Шплинт	1
31	Y600276	Крышка	1
32	J031025	Болт с шайбой	3
33	Y406089	Крышка	1
34	Y406090	Крышка	1
35	Y406394	Крышка	1
36	Y406092	Резиновая прокладка	1
37	Y406093	Резиновая прокладка	1
38	Y406101	Резиновая прокладка	1
39	Y406094	Резиновая прокладка	2
40	4443487	Зажим	22
41	Y700598	Дверь	1
42	4363359	Замок	1
43	Y402628	Раткх	1
44	J900816	Болт	4
45	A590908	Пружинная шайба	4
46	M430516	Винт	2
47	A590905	Пружинная шайба	2
48	Y404194	Ручка	1
49	Y970645	Стойка	1
50	A762020	Шплинт	1
51	Y404921	Замок	1
52	M430610	Винт	2
53	A590906	Пружинная шайба	2
55	Y700596	Крышка передний	1
56	J031025	Болт с шайбой	6
57	Y406078	Крышка	1
58	M430820	Винт	4
59	A590108	Плоская шайба	4
60	A590908	Пружинная шайба	4
62	Y801281	Крышка	1
63	Y801282	Крышка	1
64	J031025	Болт с шайбой	4
65	J031020	Болт с шайбой	4
67	Y801334	Крышка	1
68	J901016	Болт	4
69	A590910	Пружинная шайба	4
70	A590110	Плоская шайба	4
71	Y406053	Крышка	1
72	Y406054	Крышка	1
73	J020825	Болт с шайбой	10
74	Y406572	Крышка	1
76	J031025	Болт с шайбой	2
78	Y406059	Крышка	1
79	J031025	Болт с шайбой	4
81	4426385	Резиновая прокладка	1
82	4426386	Резиновая прокладка	1
83	Y406088	Резиновая прокладка	1
84	4443487	Зажим	13
86	Y406580	Крышка	1
87	J021025	Болт с шайбой	4
91	Y406395	Крышка	1
92	J901020	Болт	2
93	A590910	Пружинная шайба	2
94	A590110	Плоская шайба	2
96	Y801289	Крышка	1
97	J031025	Болт с шайбой	3
99	Y801349	Крышка	1
100	Y301026	Крышка	1
101	J031025	Болт с шайбой	9
103	Y406096	Резиновая прокладка	1
104	Y406097	Резиновая прокладка	1
105	Y406098	Резиновая прокладка	1
106	Y406099	Резиновая прокладка	1
107	Y970644	Кронштейн	1
108	J901635	Болт	2
109	A590916	Пружинная шайба	2
110	A590116	Плоская шайба	2
111	Y600270	Крышка	1
112	J031030	Болт с шайбой	4
113	Y404921	Замок	1
114	M430610	Винт	2
115	A590906	Пружинная шайба	2
124	J021025	Болт с шайбой	8
125	M430313	Винт	1
126	A590103	Плоская шайба	1
127	M500303	Гайка	1
128	J950010	Гайка	8
129	A590108	Плоская шайба	1
130	A590903	Пружинная шайба	1
131	Y406628	Резиновое уплотнение	1
132	Y406192	Резиновая прокладка	1
133	Y406193	Резиновая прокладка	1
134	Y406626	Резиновое уплотнение	1
135	Y406627	Резиновое уплотнение	1
136	Y406623	Резиновое уплотнение	1
137	Y406624	Резиновое уплотнение	1
138	Y406625	Резиновое уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
