Пилотные гидролинии — HITACHI EG70R

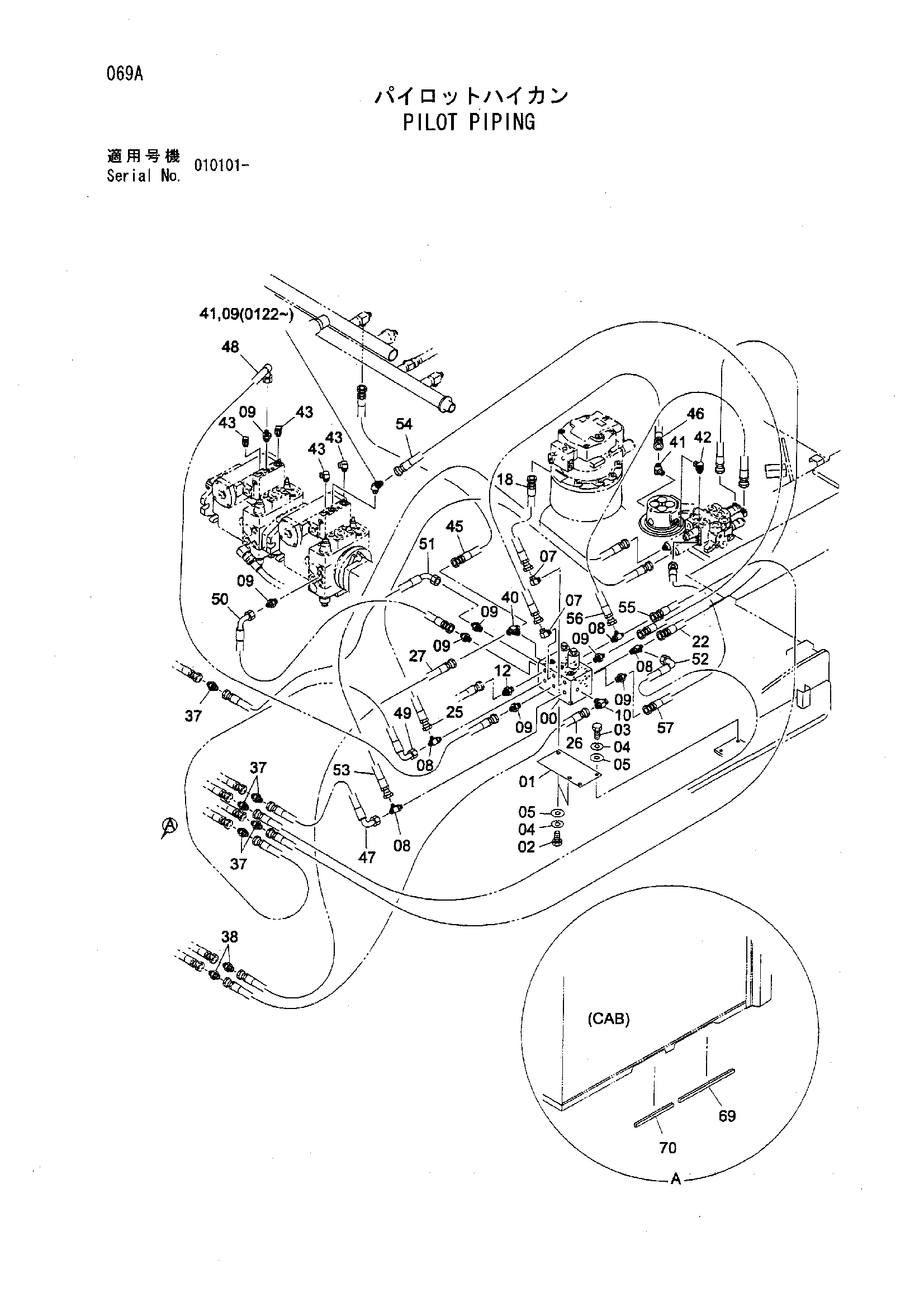

Заводская схема «Пилотные гидролинии» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Y406046 | Клапан блок | 1 |
| 01 | Y406027 | Пластина | 1 |
| 02 | J901025 | Болт | 2 |
| 03 | J901020 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 07 | A852322 | Угловой штуцер | 2 |
| 08 | A852422 | Тройник | 4 |
| 09 | A852122 | Адаптер | 7 |
| 09 | A852122 | Адаптер | 8 |
| 10 | A852523 | Тройник | 1 |
| 12 | A852123 | Адаптер | 1 |
| 18 | 4347345 | Шланг | 1 |
| 22 | 4348142 | Шланг | 1 |
| 25 | 4412015 | Шланг | 1 |
| 26 | 4364523 | Шланг | 1 |
| 27 | 4442056 | Шланг | 1 |
| 37 | 4320056 | Адаптер | 5 |
| 38 | 4231653 | Адаптер | 2 |
| 40 | A852533 | Тройник | 1 |
| 41 | A852222 | Угловой штуцер | 2 |
| 41 | A852222 | Угловой штуцер | 2 |
| 42 | A852232 | Угловой штуцер | 1 |
| 43 | A852323 | Угловой штуцер | 4 |
| 45 | 4418847 | Шланг | 1 |
| 46 | 4290349 | Шланг | 1 |
| 46 | 4397740 | Шланг | 1 |
| 47 | 4419042 | Шланг | 1 |
| 48 | 4448846 | Шланг | 1 |
| 49 | 4393810 | Шланг | 1 |
| 49 | 4389987 | Шланг | 1 |
| 50 | 4322517 | Шланг | 1 |
| 51 | 4417567 | Шланг | 1 |
| 51 | 4422608 | Шланг | 1 |
| 52 | 4441235 | Шланг | 1 |
| 52 | 4367970 | Шланг | 1 |
| 53 | 4347288 | Шланг | 1 |
| 54 | 4375291 | Шланг | 1 |
| 54 | 4427054 | Шланг | 1 |
| 55 | 4417395 | Шланг | 1 |
| 55 | 4348130 | Шланг | 1 |
| 56 | 4391657 | Шланг | 1 |
| 57 | 4342600 | Шланг | 1 |
| 69 | Y406415 | Втулка | 1 |
| 70 | Y406418 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
