C/V трубопроводы — HITACHI EG70R

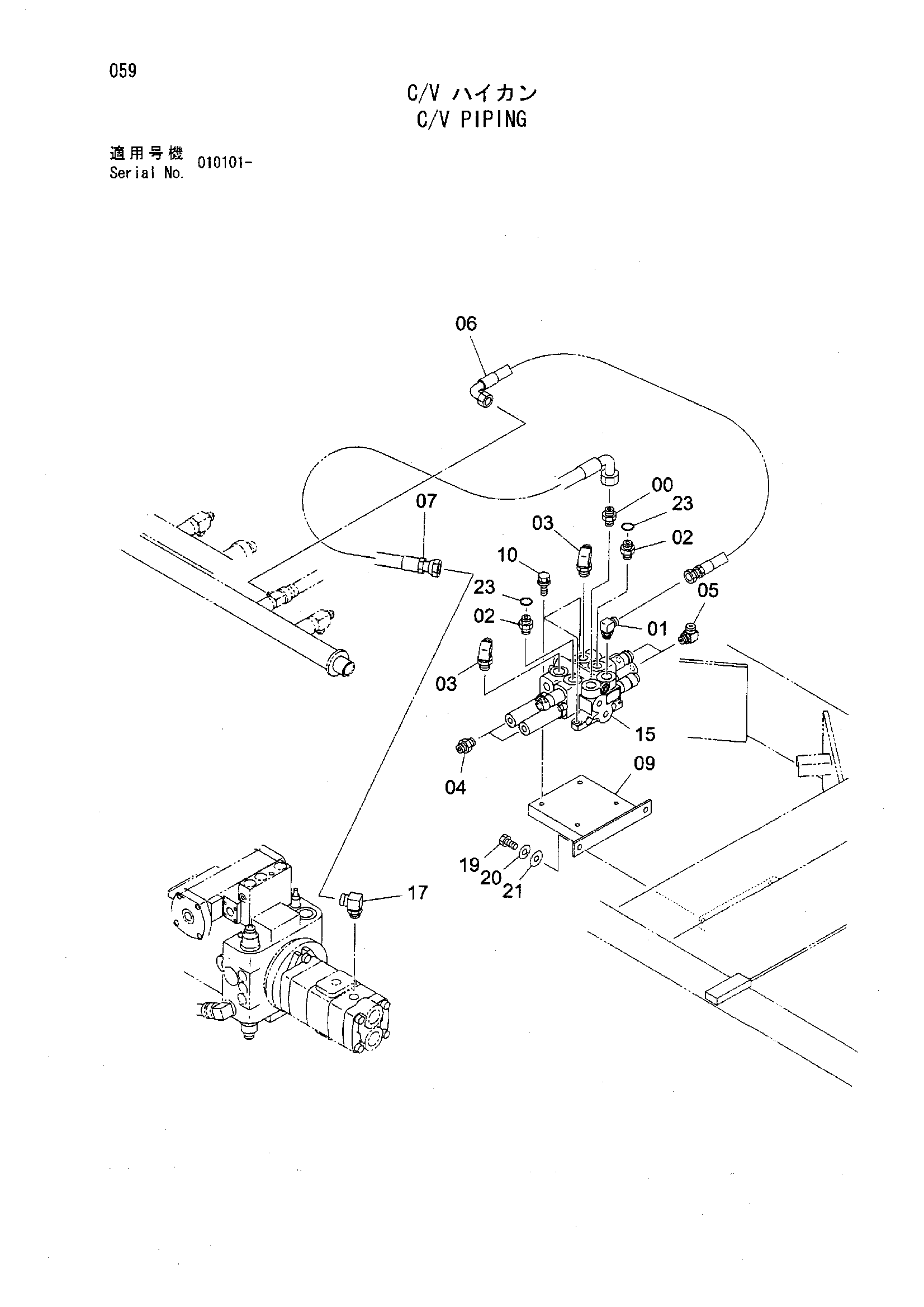

Заводская схема «C/V трубопроводы» для HITACHI EG70R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4213349 | Адаптер | 1 |
| 01 | 4327300 | Угловой штуцер | 1 |
| 02 | 4328871 | Адаптер | 2 |
| 03 | 4187191 | Угловой штуцер | 2 |
| 04 | A852122 | Адаптер | 2 |
| 05 | A852322 | Угловой штуцер | 2 |
| 06 | 4313154 | Шланг | 1 |
| 07 | Y406047 | Шланг | 1 |
| 09 | Y970632 | Кронштейн | 1 |
| 10 | J010830 | Болт с шайбой | 3 |
| 15 | Y405878 | Гидрораспределитель | 1 |
| 17 | A853344 | Угловой штуцер | 1 |
| 19 | J901020 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | A590110 | Плоская шайба | 2 |
| 23 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EG70R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
